Photovoltaik auf dem Dach

Gallerie

Dächer sind für gewöhnlich die am wenigsten verschatteten Gebäudeteile, sodass sie sich bevorzugt für die Installation von PV-Systemen anbieten. Außerdem stehen in der Regel hier ausreichend große Flächen für die solare Stromerzeugung zur Verfügung. Bezüglich der Module, Konstruktion und Montagesysteme werden drei Anwendungsbereiche unterschieden:

  • Flachdächer
  • Schrägdächer
  • Glasdächer/Oberlichter
Beim nachträglichen Einbau von PV-Anlagen stellt das zusätzliche Gewicht meistens kein statisches Problem dar, sodass selten Veränderungen an der bestehenden Dachkonstruktion vorgenommen werden müssen. Selbst gewölbte Dächer wie z. B. Tonnendächer können mit Photovoltaik ausgestattet werden, in solchen Fällen kommen beispielsweise gebogene Module mit eingebetteten flexiblen Solarzellen oder PV-Folien zum Einsatz.

Auch kleinere Flächen auf Dachgauben (z. B. Schleppgauben) können für die PV-Installation genutzt werden. Dies stellt häufig eine aus gestalterischer Sicht gute Lösung dar, wenn die Modulfläche deutlich von der übrigen Dachfläche abgegrenzt werden soll. Grundsätzlich gilt jedoch, dass ein PV-System – unter Berücksichtigung des optimalen Sonneneinfallswinkels - umso wirtschaftlicher ist, je größer seine Fläche und je einfacher seine Montage ist.

Werden PV-Module nicht nachträglich eingebaut, sondern von Anfang in die Gebäudeplanung mit einbezogen, lassen sie sich im Dach so einfügen, dass sie auch optisch zu einem integralen Bestandteil des Gebäudes werden. Dazu stehen verschiedene Systeme zur Verfügung wie z.B. eine Kombination aus PV-Modulen und Metallpanelen, in Glas einlaminierte Solarzellen, Dachbahnen mit Dachabdichtungs- und Sonnenenergiegewinnungsfunktion sowie flexible Kunststoffverbundplatten mit innenliegenden Solarzellen.

Fachwissen zum Thema

Beispiel eines aufgeständerten Flachkollektors, Ausrichtung nach Süden, Neigung 45°

Beispiel eines aufgeständerten Flachkollektors, Ausrichtung nach Süden, Neigung 45°

Planungsgrundlagen

Ausrichtung von Solaranlagen

Beim Gewinn von solarer Wärme oder Solarstrom spielen vor allem die Ausrichtung der Solaranlage und die Neigung ihrer...

In Fassaden und Fenster integrierbare Dünnschichtmodule

In Fassaden und Fenster integrierbare Dünnschichtmodule

PV-Module

Dünnschichtzellen und -module

Dünnschichtsolarzellen werden mit verschiedenen Ausgangsmaterialien hergestellt. In automatisierten Verfahren werden Einzelzellen...

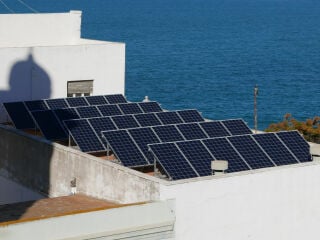

Auf Flachdächern lassen sich PV Module solartechnisch optimal ausrichten

Auf Flachdächern lassen sich PV Module solartechnisch optimal ausrichten

PV am Gebäude

PV auf Flachdächern

Für die Installation von PV-Anlagen bieten sich Flachdächer geradezu an: Die oft großen zusammenhängenden Flächen ermöglichen...

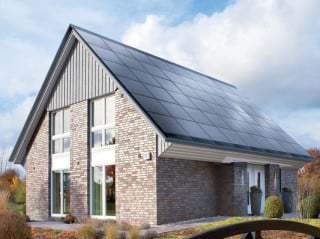

Ausführungsbeispiel Energiedach: Die Module bilden die Dachhaut

Ausführungsbeispiel Energiedach: Die Module bilden die Dachhaut

PV am Gebäude

PV auf Schrägdächern

Bei der Installation von Solarstromanlagen auf dem Dach ist der Einbau auf Schrägdächern am gebräuchlichsten. In geeigneter...

Überkopfverglasung mit PV-Modulen im Gemeindezentrum Ludesch/A

Überkopfverglasung mit PV-Modulen im Gemeindezentrum Ludesch/A

PV am Gebäude

PV in Überkopfverglasungen

Glasdächer, Oberlichter und an der Fassade angebrachte Vordächer eignen sich unabhängig von ihrer Form (sattel-, pult- oder...

Zum Seitenanfang

Gebäudeintegrierte Photovoltaik (GIPV)

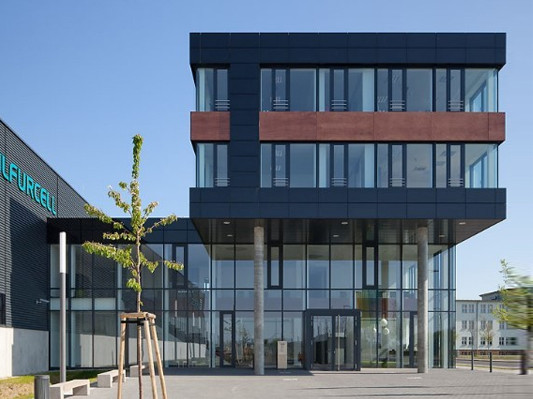

Solare Fassadenkassetten bilden die Brüstungen des Firmengebäudes

Solare Fassadenkassetten bilden die Brüstungen des Firmengebäudes

Unter dem Begriff der gebäudeintegrierten Photovoltaik (GIPV), im Englischen auch building-integrated photovoltaics (BIPV),...

Photovoltaik auf dem Dach

Dachintegrierte PV-Module in einem Metalldach

Dachintegrierte PV-Module in einem Metalldach

Dächer sind für gewöhnlich die am wenigsten verschatteten Gebäudeteile, sodass sie sich bevorzugt für die Installation von...

PV auf Schrägdächern

Ausführungsbeispiel Energiedach: Die Module bilden die Dachhaut

Ausführungsbeispiel Energiedach: Die Module bilden die Dachhaut

Bei der Installation von Solarstromanlagen auf dem Dach ist der Einbau auf Schrägdächern am gebräuchlichsten. In geeigneter...

PV auf Flachdächern

Auf Flachdächern lassen sich PV Module solartechnisch optimal ausrichten

Auf Flachdächern lassen sich PV Module solartechnisch optimal ausrichten

Für die Installation von PV-Anlagen bieten sich Flachdächer geradezu an: Die oft großen zusammenhängenden Flächen ermöglichen...

PV auf Gründächern

PV auf Gründächern

Eine Dachflächenbegrünung erfüllt wertvolle Funktionen: Sie ergänz die Wärmedämmung, schützt die Dachdichtung, bietet Lebensraum...

PV in Überkopfverglasungen

Überkopfverglasung mit PV-Modulen im Gemeindezentrum Ludesch/A

Überkopfverglasung mit PV-Modulen im Gemeindezentrum Ludesch/A

Glasdächer, Oberlichter und an der Fassade angebrachte Vordächer eignen sich unabhängig von ihrer Form (sattel-, pult- oder...

Photovoltaik an Fassaden

Warmspaltanlage Thyssen Krupp in Duisburg-Beeckerwerth: Fassadensystem aus Stahlblech mit auflaminierter Solarfolieitig  mit

Warmspaltanlage Thyssen Krupp in Duisburg-Beeckerwerth: Fassadensystem aus Stahlblech mit auflaminierter Solarfolieitig mit

Unverschattete Fassadenflächen eignen sich gut für die Integration von Photovoltaik, obwohl die senkrechte Anbringung der Module...

PV-Fassadenkonstruktionen

PV-Module in einer hinterlüfteten Fassade

PV-Module in einer hinterlüfteten Fassade

Bei der konstruktiven Integration von Photovoltaik in Fassaden muss generell unterschieden werden zwischen dem Hinzufügen der...

PV-Fassadenunterkonstruktionen

Verdeckte Befestigung auf der Rückseite gerahmter Photovoltaik-Module

Verdeckte Befestigung auf der Rückseite gerahmter Photovoltaik-Module

Bei der Fassadenintegration von Photovoltaik kommen üblicherweise Unterkonstruktionen aus Aluminium oder Edelstahl zum Einsatz....

PV-Fassadenmodule im Materialmix

Dieses Wohnhaus als Forschungsprojekt erhielt den Preis Solar Decathlon 2009 u.a. für seine Die Photovoltaik-Fassade

Dieses Wohnhaus als Forschungsprojekt erhielt den Preis Solar Decathlon 2009 u.a. für seine Die Photovoltaik-Fassade

Bei der Verwendung von PV-Modulen als Außenverkleidung von hinterlüfteten Wandkonstruktionen lassen die verwendeten...

PV in Glasfassaden und Structural Glazing

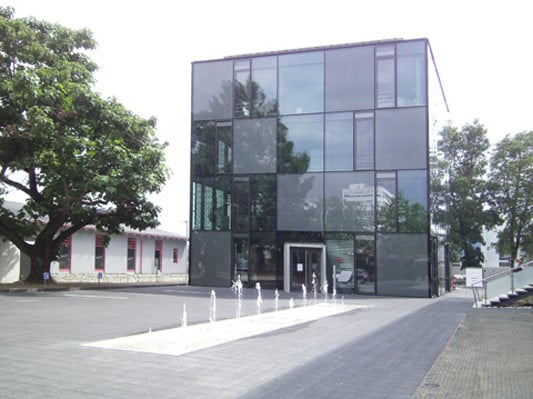

Kundenzentrum der Stadtwerke Konstanz: Großformatige Photovoltaik-Elementein in Kombination mit Glas

Kundenzentrum der Stadtwerke Konstanz: Großformatige Photovoltaik-Elementein in Kombination mit Glas

Photovoltaik-Module lassen sich mit relativ geringem Aufwand in Glasfassaden integrieren. Dabei kommen meistens semitransparente...

PV in Sonnenschutzelementen

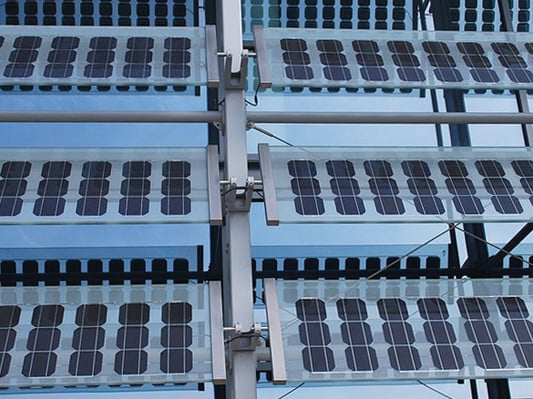

Bewegliches PV-Sonnenschutzsystem
