Fußbodenheizung

Heizrohre, Flächenelemente oder andere Hohlprofile

Die Fußbodenheizung ist eine Heizeinrichtung (Wärmeabgabesystem) mit im Fußboden verlegten Heizrohren, Flächenelementen oder anderen Hohlprofilen, die von Wasser (mit oder ohne Zusätze) als Heizmedium durchströmt werden. Sie ist in der Regel ein an Ort und Stelle als Fußbodenkonstruktion hergestelltes Wärmeabgabesystem, das meist auf einen trockenen, ebenen und tragenden Untergrund aufgebracht wird. Fußbodenheizungen in Wohngebäuden sowie Gebäuden mit ähnlicher Nutzung werden vorwiegend als Warmwasser-Fußbodenheizungen entsprechend DIN EN 1264-1 Raumflächenintegrierte Heiz- und Kühlsysteme mit Wasserdurchströmung ausgeführt.

Gallerie

Bestandteile der Fußbodenheizung sind:

  • Dämmschicht zur Wärme- und Trittschalldämmung
  • Abdeckung zum Schutz der Dämmschicht
  • Heizrohre, Flachheizelemente bzw. Flächenelemente oder andere Hohlprofile
  • Lastverteilschicht, z.B. Estrich
  • Bodenbelag
  • weitere Einrichtungen, wie Wärmeleitvorrichtungen (z.B. Wärmeleitbleche), Befestigungs-, Abdeckelemente usw.
Grundsätzlich gibt es zwei verschiedene Arten der Verlegung von Fußbodenheizungen. Einerseits die mäanderförmige Verlegung, die gewählt wird, wenn sich eine Außenwand in Raum befindet, wobei der Vorlauf an selbige gelegt wird, um die Luftzirkulation zu regeln, andererseits die ringförmige, die zu einer gleichmäßigeren Fußbodentemperatur führt. Da die Fußbodenheizung ein sehr träges System darstellt, ist es nicht sinnvoll eine Raumtemperaturregelung durchzuführen. Vielmehr ist es wirtschaftlicher, den Grundwärmebedarf witterungsabhängig zur Verfügung zu stellen und für Spitzenbelastungen eine Zusatzheizung vorzusehen. Dies kompliziert und verteuert jedoch eine solche Kombination die Heizungsanlage.

Fachwissen zum Thema

Heizflächen

Fußboden-Direktheizung

Eine Fußboden-Direktheizung ist eine Fußbodenheizung, die aus elektrischer Energie erzeugte Wärme mit möglichst geringer...

Heizflächen

Fußbodenkühlung

Die Fußbodenkühlung besteht aus im Fußboden verlegten Kühlrohren, Flächenelementen oder anderen Hohlprofilen, die in der Regel von...

Strahlungswärmeanteil verschiedener Heizkörper bei 30 C° und bei 60 C° Vorlauftemperatur

Strahlungswärmeanteil verschiedener Heizkörper bei 30 C° und bei 60 C° Vorlauftemperatur

Heizflächen

Wärmeabgabe mit Strahlung und Konvektion

Die Wärmeabgabe an den Raum kann auf unterschiedliche Weise erfolgen:bei Warmwasserheizungenüber Raumheizkörper wie Radiatoren,...

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
Baunetz Wissen Heizung sponsored by:
Buderus | Bosch Thermotechnik GmbH | Kontakt 06441 418 0 | www.buderus.de
Zum Seitenanfang

Wärmeabgabe mit Strahlung und Konvektion

Strahlungswärmeanteil verschiedener Heizkörper bei 30 C° und bei 60 C° Vorlauftemperatur

Strahlungswärmeanteil verschiedener Heizkörper bei 30 C° und bei 60 C° Vorlauftemperatur

Die Wärmeabgabe an den Raum kann auf unterschiedliche Weise erfolgen:bei Warmwasserheizungenüber Raumheizkörper wie Radiatoren,...

Übersicht Heizflächen

Klassicher Gliederheizkörper

Klassicher Gliederheizkörper

Heizflächen werden unterschieden in Raumheizkörper und Flächenheizungen. Heizkörper sind Wärmeverteiler, die frei im Raum...

Anordnung von Raumheizkörpern

Die wesentlichen Eigenschaften von Raumheizkörpern wie z.B. Radiatoren, sind die Erwärmung eines Raumes sowohl durch Konvektion...

Gliederheizkörper, Radiatoren

Retro-Stahlradiator

Retro-Stahlradiator

Gliederheizkörper bzw. Radiatoren (radio/radiant = strahlen) sind die am meisten verbreiteten Heizkörper für Warmwasserheizungen....

Handtuchheizkörper, Rohrheizkörper, Badheizkörper

Beipiel eines Handtuchradiators mit chromfarbener Oberfläche (Produkt Logatrend Toskana)

Beipiel eines Handtuchradiators mit chromfarbener Oberfläche (Produkt Logatrend Toskana)

Handtuchheizkörper, auch Handtuchradiatoren genannt, sind eine Sonderbauform der Rohrradiatoren. Sie heizen das Bad und trocknen...

Plattenheizkörper, Flachheizkörper, Kompaktheizkörper

Flachheizkörper mit planer Front (Produkt Logatrend VC Plan)

Flachheizkörper mit planer Front (Produkt Logatrend VC Plan)

Die preiswerten, aus Stahlblech hergestellten Plattenheizkörper gehören zu den Radiatoren und sind die am häufigsten eingebauten...

Konvektoren

Funktionsskizze

Funktionsskizze

Konvektoren übertragen aufgrund ihrer Bauart die Heizwärme fast ausschließlich durch Wärmemitführung (Konvektion) und geben somit...

Elektroheizungen

Elektrischer Rippenheizkörper

Elektrischer Rippenheizkörper

Bei einer Elektroheizung handelt es sich üblicherweise um Einzelraumheizer. Sie kann entweder als Direkt- oder als Speicherheizung...

Anordnung von Flächenheizungen

Zur Beheizung von Räumen über große Flächen stehen prinzipiell der Fußboden, die Decke und die Wandflächen zur Verfügung. Jede...

Fußbodenheizung

Mäanderförmig verlegte Fußbodenheizung

Mäanderförmig verlegte Fußbodenheizung

Die Fußbodenheizung ist eine Heizeinrichtung (Wärmeabgabesystem) mit im Fußboden verlegten Heizrohren, Flächenelementen oder...

Fußboden-Direktheizung

Eine Fußboden-Direktheizung ist eine Fußbodenheizung, die aus elektrischer Energie erzeugte Wärme mit möglichst geringer...

Fußbodenkühlung

Die Fußbodenkühlung besteht aus im Fußboden verlegten Kühlrohren, Flächenelementen oder anderen Hohlprofilen, die in der Regel von...

Fußleistenheizung

Beispiel einer metallvverkleideten Fußleistenheizung

Beispiel einer metallvverkleideten Fußleistenheizung

Der nachträgliche Einbau einer Flächenheizung im Bodenaufbau ist in der Regel aufwendig und teuer. Eine Alternative sind...

Wandheizung

Wandheizung im Versammlungshaus der Mennonitengemeinde in Owinge

Wandheizung im Versammlungshaus der Mennonitengemeinde in Owinge

Die Wandheizung ist ein Wärmeabgabesystem, bei dem senkrechte Luftkanäle in die zu beheizenden Wände, vornehmlich die Außenwände...

Deckenheizung

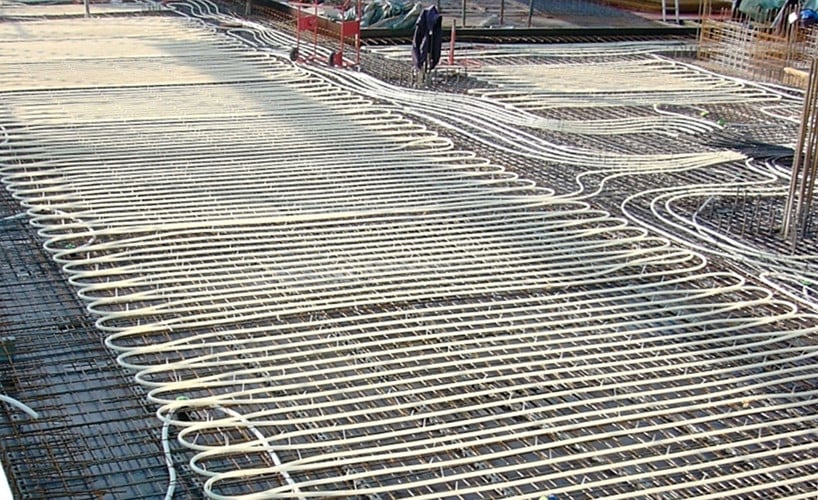

Rohrdeckenheizung 1: Wasserdurchflossene Rohre wärmen oder kühlen die Betondecke
