Bauphysikalische Entwurfsleitlinien

Bereits beim Entwurf stehen dem Planer verschiedene Maßnahmen zur Wahl, die sowohl Einfluss auf die Bauphysik als auch den Energiebedarf eines Gebäudes haben.

Gallerie

Minimierung von Transmissionswärmeverlusten QT
Im Idealfall ist ein einfacher Baukörper anzustreben (kompakte Bauweise), er zeichnet sich in der Regel aufgrund der verhältnismäßig geringen Hüllfläche im Verhältnis zum beheizten Volumen durch günstige Energiewerte aus. Letzteres wird durch den Faktor als A / V-Verhältnis (Verhältnis von Hüllfläche A zu beheiztem Volumen V) ausgedrückt – je kleiner der Formfaktor ist, desto günstiger wirkt sich dies bei der Energiebilanz des Gebäudes aus. Die Transmissionsverluste werden dadurch insgesamt minimiert, Wärmebrücken und Anschlussdetails können auf der Basis bereits bekannter Regelbauteile gelöst werden.

Minimierung von Lüftungswärmeverlusten QV
Die Luftdichtheit der Hülle ist wesentlicher Bestandteil bei der Konzeption von energieoptimierten Gebäuden. Die luftdichte Ausführung erfordert eine gewerkeübergreifende Detailplanung, bei der späteren Ausführung eine sorgfältige Umsetzung sowie ggf. eine qualitative Endkontrolle. Der Einsatz von effizienten Systemen (z.B. kontrollierte Lüftung mittels Wärmerückgewinnung) ist ebenfalls ein wichtiger Aspekt.

Optimierung solarer Gewinne QS

Sollen solare Gewinne in der Heizperiode genutzt werden, sind südorientierte Fensterflächen vorzusehen. Ein weiteres Kriterium, das bei der Realisierung solarer Gewinne zu beachten ist, ist der sommerliche Wärmeschutz. Eine Optimierung der solaren Gewinne in der Heizperiode muss insbesondere bei Nichtwohngebäuden auch unter dem Aspekt sommerlicher Lasten und dem Kühlbedarf des Gebäudes gesehen werden. Hier lassen sich geeignete Gegenmaßnahmen wie z.B. ein außen liegender Sonnenschutz zur Vermeidung der Lasten treffen.

Nutzung innerer Gewinne QI
Vor allem im Nichtwohnungsbau fallen sogenannte innere (Wärme-)Gewinne an, denn dort sind nutzungsbedingt höhere Personenbelegungsdichten und technische Gerätedichten vorhanden. Daraus resultieren automatisch höhere Beiträge aus den inneren Gewinnen im Heizfall. Beachtet werden muss, dass neben der Optimierung der inneren Gewinne im Winter, diese im Sommer zu höheren Lasten führen. Oft kommen deshalb effiziente Technologie bzw. die optimale Nutzung von Tageslicht zum Einsatz, um diese höheren Lasten zu minimieren.

Fachwissen zum Thema

Schematische Darstellung zur Festlegung der raumseitigen Luftdichtheitsebene für die Abstimmung der planerischen Schnittstellen

Schematische Darstellung zur Festlegung der raumseitigen Luftdichtheitsebene für die Abstimmung der planerischen Schnittstellen

Luft und Lüftung

Luftdichtheit: Planungsgrundlagen und Normen

Mit dem Ziel, ungewollte Verluste an Wärmeenergie durch Leckagen auszuschließen, stehen bei einem Luftdichtheitskonzept die Anschlüsse und Übergänge verschiedener Bauteile im Fokus der Planung.

Durch die Ausrichtung der Fenster zu den Himmelsrichtungen nehmen Planerinnen und Planer bereits in einer frühen Phase Einfluss auf das sommerliche Aufwärmverhalten (Abb.: Hafencity Hamburg).

Durch die Ausrichtung der Fenster zu den Himmelsrichtungen nehmen Planerinnen und Planer bereits in einer frühen Phase Einfluss auf das sommerliche Aufwärmverhalten (Abb.: Hafencity Hamburg).

Wärmeschutz

Sommerlicher Wärmeschutz: Grundlagen und Ziele

Das im November 2020 eingeführte GEG übernahm die Anforderungen der EnEV. Der § 14 beschreibt in fünf Punkten die Vorgaben und Voraussetzungen für Neubaumaßnahmen.

Schematische Darstellung der anrechenbaren wirksamen Schichtdicken einer massiven Wand

Schematische Darstellung der anrechenbaren wirksamen Schichtdicken einer massiven Wand

Wärmeschutz

Sommerlicher Wärmeschutz: Kennwerte und Bauteile

Ein wesentlicher Faktor zur Beurteilung der Konstruktion unter sommerlichen Bedingungen stellt die Art der Konstruktion von...

Je besser natürliches Licht genutzt wird, desto weniger Energie muss für Kunstlicht aufgewendet werden

Je besser natürliches Licht genutzt wird, desto weniger Energie muss für Kunstlicht aufgewendet werden

Tageslicht

Tageslichtnutzung

Tageslicht wirkt sich nicht nur auf das Wohlbefinden und die Leistungsfähigkeit aus, es ist für jeden Menschen lebensnotwendig. In...

Fassade mit einem gedübelten WDVS: Im Bereich der Dübel kommt es aufgrund der Wärmebrückeneffekte zu höheren Wärmeströmen und damit zur punktuellen Trocknung; den Algen wird die Lebensgrundlage entzogen

Fassade mit einem gedübelten WDVS: Im Bereich der Dübel kommt es aufgrund der Wärmebrückeneffekte zu höheren Wärmeströmen und damit zur punktuellen Trocknung; den Algen wird die Lebensgrundlage entzogen

Wärmeschutz

Wärmebrücken: Arten

Materialbedingte WärmebrückenMaterialbedingte Wärmebrücken entstehen bei zusammengesetzten Bauteilen, wie z.B. einer Fachwerkwand...

Wärmeverluste im Mauerfuß, an Stürzen und Fenstersimsen

Wärmeverluste im Mauerfuß, an Stürzen und Fenstersimsen

Wärmeschutz

Wärmebrücken: Grundlagen

Als Wärmebrücken werden örtlich begrenzte Bereiche in der wärmeübertragenden Hülle eines Bauwerks bezeichnet, die eine höhere...

Bei zerklüfteten Bauten steigt neben der Erhöhung der Hüllfläche auch der Einfluss von Wärmebrücken bzw. Durchdringungspunkten an Fassaden und Dächern (Abb.: Bürogebäude am Potsdamer Platz, Berlin).

Bei zerklüfteten Bauten steigt neben der Erhöhung der Hüllfläche auch der Einfluss von Wärmebrücken bzw. Durchdringungspunkten an Fassaden und Dächern (Abb.: Bürogebäude am Potsdamer Platz, Berlin).

Wärmeschutz

Winterlicher Wärmeschutz: Grundlagen und Ziele

Über die Ausrichtung, das Verhältnis der Flächen, den Öffnungsanteil und die Hüllfläche beeinflussen Planerinnen und Planer bereits beim Entwurf eines Gebäudes den Heizenergiebedarf.

Zum Seitenanfang

Aufgaben der Bauphysik

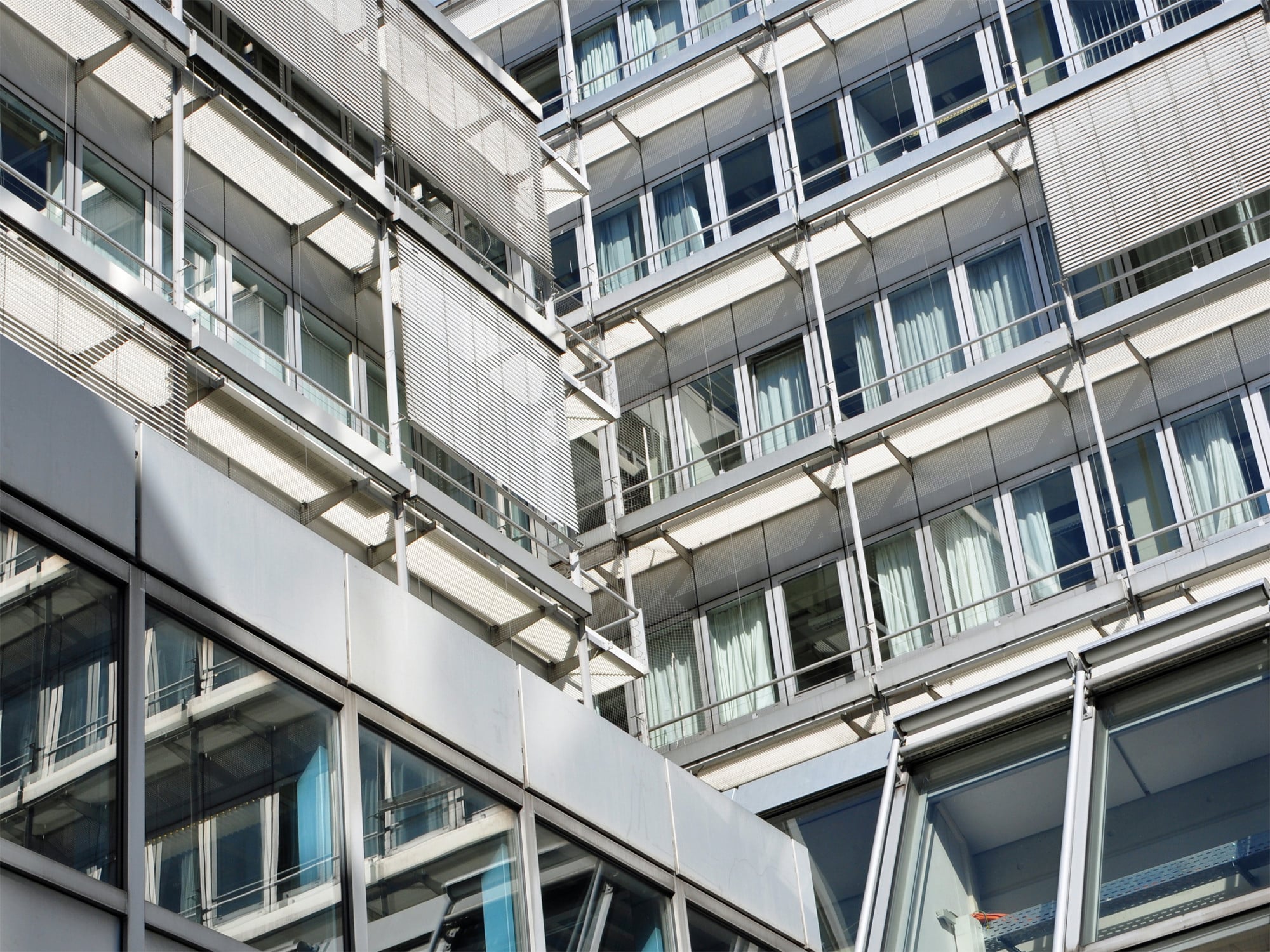

Eine Aufgabe der Bauphysik ist der winterliche Wärmeschutz

Eine Aufgabe der Bauphysik ist der winterliche Wärmeschutz

Die Bauphysik ist eine Anwendung der Physik auf Bauwerke und Gebäude. Sie untersucht die physikalischen Grundlagen der Bautechnik...

Bauphysik und Behaglichkeit

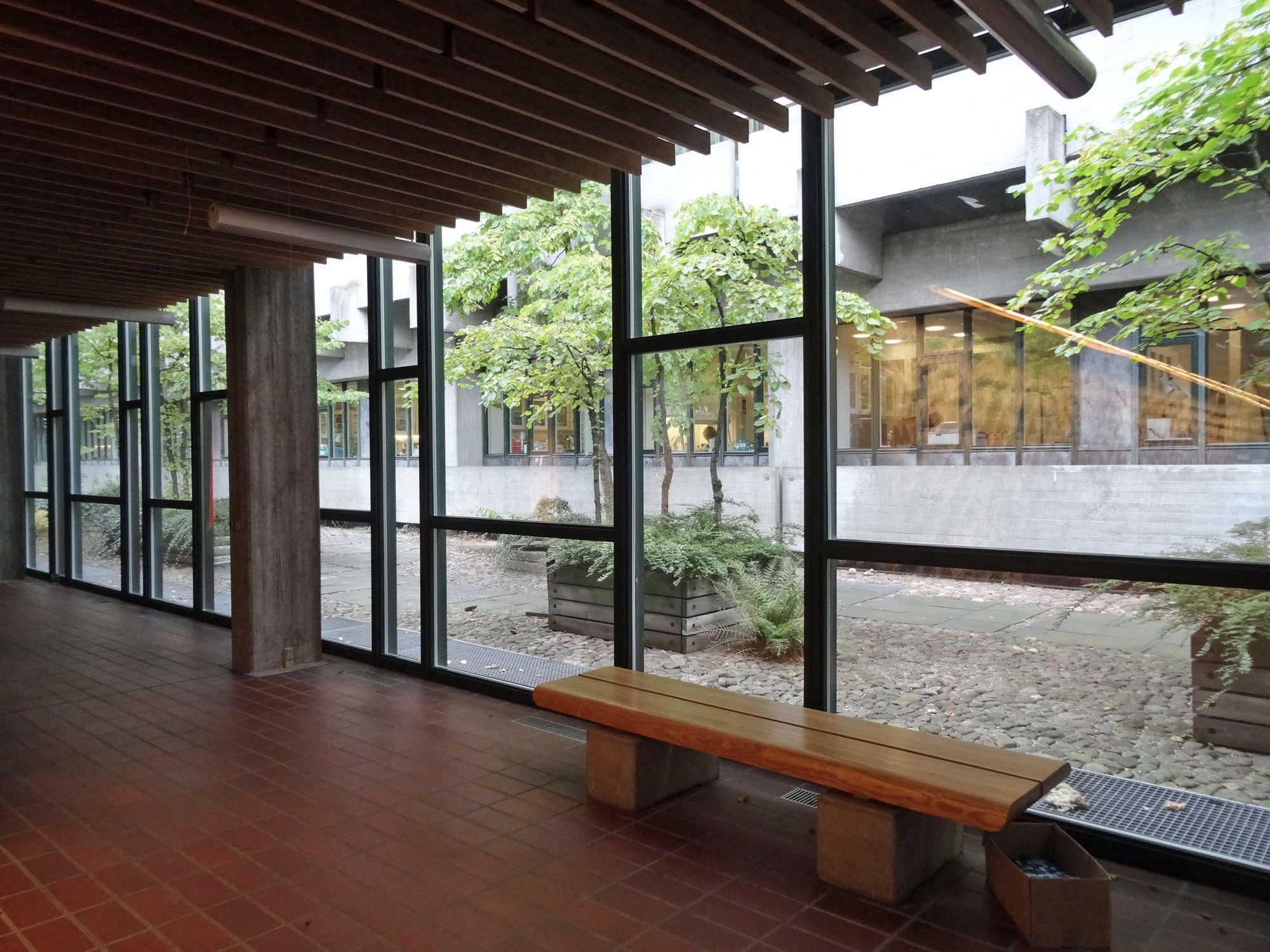

Im Rahmen der Planung zur Bauphysik ist die Behaglichkeit kein deutlich umrissenes Arbeitsfeld

Im Rahmen der Planung zur Bauphysik ist die Behaglichkeit kein deutlich umrissenes Arbeitsfeld

Im Rahmen der Planung zur Bauphysik ist die Behaglichkeit kein deutlich umrissenes Arbeitsfeld. Obwohl einzelne Normen sich mit...

Bauphysikalische Entwurfsleitlinien

Je höher das A/V-Verhältnis ist, umso ungünstiger wirkt sich das auf die Energiebilanz des Gebäudes aus und komplizierte Details sind vorprogrammiert

Je höher das A/V-Verhältnis ist, umso ungünstiger wirkt sich das auf die Energiebilanz des Gebäudes aus und komplizierte Details sind vorprogrammiert

Bereits beim Entwurf stehen dem Planer verschiedene Maßnahmen zur Wahl, die sowohl Einfluss auf die Bauphysik als auch den...

Bauphysikalische Nachweise und Normen

Da auf den Gebäudesektor 40% des Gesamtenergiebedarfs in der EU entfallen, ist die Reduzierung des Energiebedarfs ein wichtiger Baustein in der Minderung des CO2-Ausstoßes (Abb.: Arp Museum Bahnhof Rolandseck, Richard Meier, 2007).

Da auf den Gebäudesektor 40% des Gesamtenergiebedarfs in der EU entfallen, ist die Reduzierung des Energiebedarfs ein wichtiger Baustein in der Minderung des CO2-Ausstoßes (Abb.: Arp Museum Bahnhof Rolandseck, Richard Meier, 2007).

Was sind die gesetzlichen Grundlagen und welche Ziele haben sie? Welche Normen sind seitens der Planung unbedingt zu beachten?

Behaglichkeit und Kontakttemperatur: Der Wärmeeindringkoeffizient b

Mit der Berührung von unterschiedlichen Materialien, fällt die Empfindung kalt/warm ganz unterschiedlich aus, man erlebt den Wärmefluss aus dem Körper in das Material unmittelbar – auch wenn alle Bauteile eine gleiche Oberflächentemperatur im eingeschwungenen Zustand besitzen

Mit der Berührung von unterschiedlichen Materialien, fällt die Empfindung kalt/warm ganz unterschiedlich aus, man erlebt den Wärmefluss aus dem Körper in das Material unmittelbar – auch wenn alle Bauteile eine gleiche Oberflächentemperatur im eingeschwungenen Zustand besitzen

Der Wärmeeindringkoeffizient b ist ein spürbares Phänomen und kann bei der Planung von Innenräumen gut zur Auslegung der...

Einflüsse des Klimas auf die Bauphysik

Bei der Planung des Wärme- und Feuchteschutzes sind auch die klimatischen Bedingungen zu berücksichtigen.

Bei der Planung des Wärme- und Feuchteschutzes sind auch die klimatischen Bedingungen zu berücksichtigen.

Die klimatischen Bedingungen, Sonne, Wind und Niederschläge beeinflussen wesentlich den Wärme- und Feuchteschutz von Gebäuden.

Normen und Regelwerke zum Wärme- und Feuchteschutz

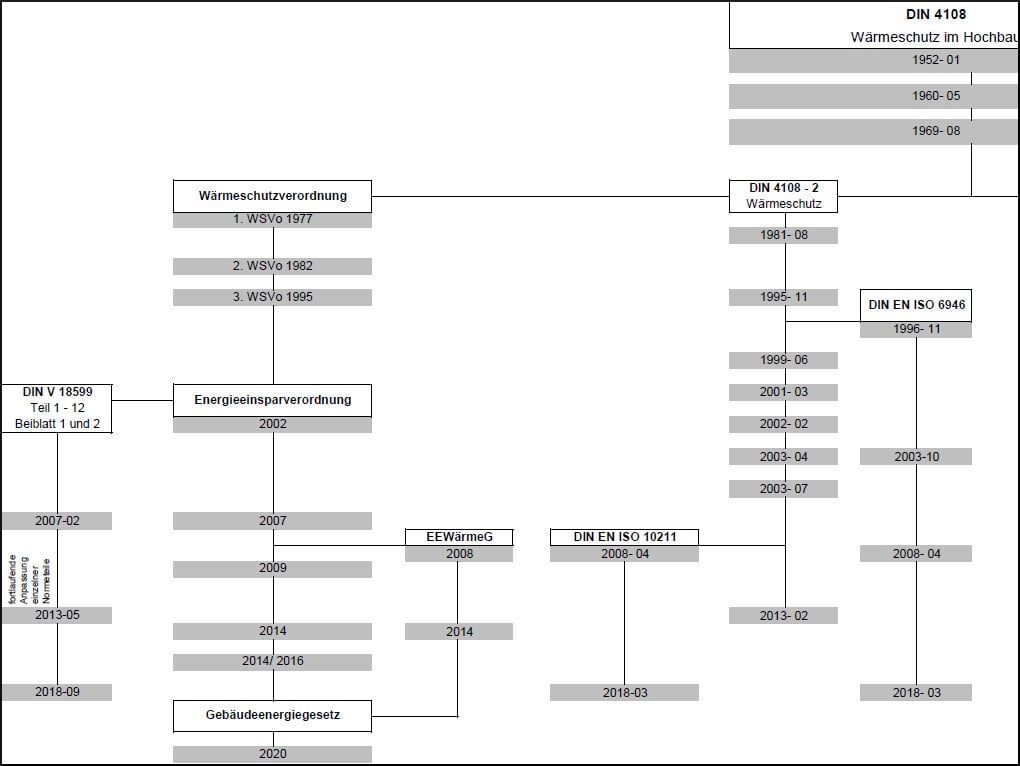

Abb. 1: Übersicht einiger Normen, Gesetze und Richtlinien sowie ihrer Verknüpfung (Hinweis: keine vollständige Übersicht aller vorhandenen Normen)
