Systemkomponenten Zutrittskontrollanlagen

Gallerie

Um eine gewisse Ordnung in die Begriffs- und Funktionsvielfalt von Zutrittskontrollanlagen zu bekommen, wurde als erster Schritt zu einer harmonisierten Europanorm die Vornorm DIN VDE 0830-8-1 in überarbeiteter Fassung im Jahre 1995 vorgelegt. Die DIN EN 50133-1, Ausgabe:2003-09 ersetzte diese Vornorm. Sie legt die Anforderungen und Prüfungen für Zutrittskontrollanlagen fest, die zum Schutz von Personen und Sachen eingesetzt werden. Sie soll dem Planer, Hersteller und Errichter eine Hilfe zur eindeutigen Begriffsbestimmung an die Hand geben. Nach dieser Norm besteht eine Zutrittskontrollanlage aus folgenden Hauptkomponenten:

  • IM (Identifizierungsmerkmal)
    Das IM kann entweder die ID-Karte, der PIN oder ein biometrisches Merkmal sein.

  • IME (Identifizierungsmerkmal- Erfassungseinheit)
    auch Lesermodul oder Ausweisleser genannt. Die IME kann auch mit einer Anzeigeeinrichtung ausgestattet sein.

  • ZKZ (Zutrittskontroll-Zentrale)
    Damit ist die Zentraleinheit mit den entsprechenden Schnittstellen, Anzeigen sowie Ein- und Ausgängen gemeint.

  • EV (Energieversorgung)
    In der Regel die 220 Volt Stromversorgung und die USV (Unterbrechungsfreie Stromversorgung).

  • AE (Anzeigeeinrichtung)
    Ein integrierter oder auch abgesetzter Bestandteil der Zentrale, der zur Anzeige der Betriebszustände dient.

  • BE (Bedienungseinrichtung)
    Sie dient der Eingabe und Editierung von System- und Personendaten.

  • SS (Schnittstelle)
    Ein wichtiges Element zur Anbindung von Alarmanlagen und übergeordneten System, wie z.B. übergeordneten ZK-Zentralen oder auch GMS

  • ÜZKZ (Übergeordnete Zutrittskontrollzentrale)
    dient der Zusammenfassung mehrerer ZKZ zu einem Gesamtsystem.

Darüber hinaus können noch folgende Anlagenteile angeschlossen werden, die nicht Bestandteil der Norm sind:

  • ZSG (Zutrittskontrollstellglied mit Rückmeldung)
    Hier können z.B. weitere Komponenten des Gesamtkonzeptes, wie Türöffner, Türen, Tore, Rolltore und Drehkreuze angeschlossen werden.

  • SG (Signalgeber)
    dienen der akustischen Meldung von Alarmen der ZK-Anlage.

  • BAE (Bedienungs- und Anzeigeeinrichtung)
    Hiermit ist z.B. ein GMS als Bedienungs- und Anzeigeeinheit für die ZK-Anlage gemeint und an die ÜZKZ anzuschließen.

  • AA (Alarmanlage)
    An die Schnittstelle kann eine Alarmanlage angeschlossen werden, die Unregelmäßigkeiten während des ZK-Betriebes meldet.

Deutlich wird vor allem, welche Anlagenteile von der Norm erfasst sind und welche Minimalkonfiguration vorliegen muss, damit überhaupt von einer Zutrittskontrollanlage gesprochen werden kann.

Bildnachweis: Werner Harke, Lambrecht

Fachwissen zum Thema

Elektron. Schließtechnik

Erfassungseinheiten Zutrittskontrolle

Im Ausweisleser werden die Dateninformationen der Ausweise erfasst und an die Zentraleinheit weitergeleitet. Bei den Ausweislesern...

Eingangsstele mit Lesegerät bei einem Hotel in Berlin

Eingangsstele mit Lesegerät bei einem Hotel in Berlin

Elektron. Schließtechnik

Identifizierungsmerkmale

Die Lesegeräte als IM- (Identifizierungsmerkmal-) Erfassungsgeräte sind dezentrale Elemente einer Zutrittskontroll-Anlage, sie...

Elektron. Schließtechnik

Schnittstellen zu Managementsystemen (GMS)

Die Ankopplung von Zutrittskontoll-Systemen an ein Gebäudemanagementsystem (GMS) geschieht meistens über eine serielle,...

Terminal zur Zeiterfassung: TFT-Display mit Touch-Screen im Glas integriert

Terminal zur Zeiterfassung: TFT-Display mit Touch-Screen im Glas integriert

Elektron. Schließtechnik

Zutritts- und Zeitbearbeitung

Bei großen Systemen besteht das Bedürfnis, bestimmte Teile der Zutrittskontroll-Anlage (z.B. die Terminals oder Lesegeräte) mit...

Elektron. Schließtechnik

Zutrittskontroll-Zentrale und Zusatzeinrichtungen

Die Zutrittskontroll-Zentrale übernimmt die Berechtigungsprüfung der Dateninformationen von der Ausweiskarte über die Lesegeräte....

Zum Seitenanfang

Aufgaben der Zutrittskontrolle

Zutrittskontrollanlagen stellen die Einzelkomponente (technisch-operative-Ebene) kompletter Zutrittskontrollsysteme dar. Während...

Biometrische Verfahren

Biometrische Zutrittskontrolle mit Fingerprint-Modulen

Biometrische Zutrittskontrolle mit Fingerprint-Modulen

Biometrie ist die "Wissenschaft von der Zählung und Körper-Messung an Lebewesen" (Duden). Auf den Bereich der Zutrittskontrolle...

Elektronische Schließanlagen - Konzepte und Vorteile

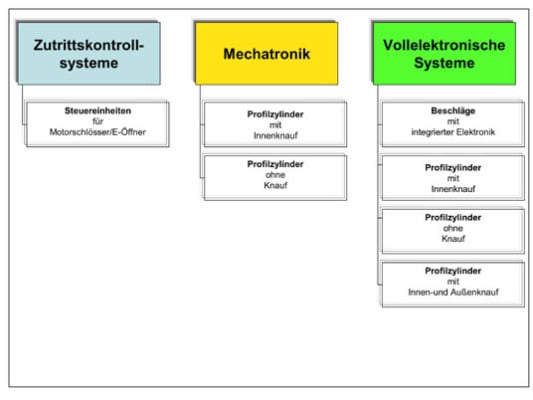

Die Grundkonzepte elektronischer Schließanlagen

Die Grundkonzepte elektronischer Schließanlagen

Gründe für den Einsatz neuer TechnologienDer Einsatz elektronischer Schließanlagen in öffentlichen Gebäuden und in Unternehmen...

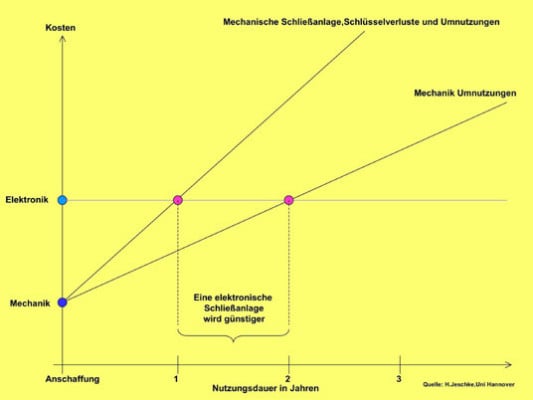

Elektronische Schließanlagen - Kostenübersicht

Neben der Flexibilität in der Gebäudenutzung und einer erhöhten Sicherheit geben häufig langfristig geringere Gesamtkosten den...

Elektronische Schrank- und Kabinenschlösser

Im Freizeit- und Hotelbereich werden Schranklösungen für anspruchsvolle Anforderungen gefordert. Wichtig sind dabei die Kosten...

Erfassungseinheiten Zutrittskontrolle

Im Ausweisleser werden die Dateninformationen der Ausweise erfasst und an die Zentraleinheit weitergeleitet. Bei den Ausweislesern...

Funktionsweisen elektronische Schließsysteme

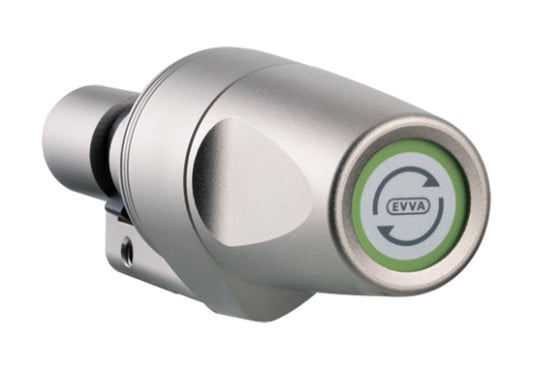

Zutritt auf Daumendruck mit modernem Motorzylinder

Zutritt auf Daumendruck mit modernem Motorzylinder

Seit Anfang der 1980er Jahre beschäftigten sich namhafte Hersteller von Schließzylindern mit Grundlagenuntersuchungen hinsichtlich...

Identifizierungsmerkmale

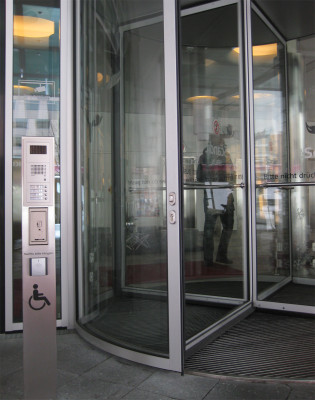

Eingangsstele mit Lesegerät bei einem Hotel in Berlin

Eingangsstele mit Lesegerät bei einem Hotel in Berlin

Die Lesegeräte als IM- (Identifizierungsmerkmal-) Erfassungsgeräte sind dezentrale Elemente einer Zutrittskontroll-Anlage, sie...

Mechatronische Schließsysteme

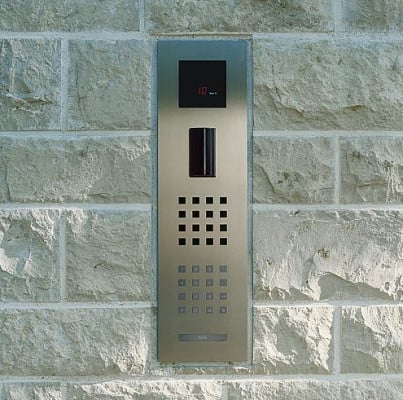

Zugang mit Zahlencode

Zugang mit Zahlencode

Wo Sicherheit und Komfort eine wichtige Rolle spielen, setzen sich mechatronische Schließanlagen mehr und mehr durch. Dies...

Planungskriterien Zutrittskontrolle

Der Erfolg eines Zutrittkontrollsystems ist ohne ein durchdachtes Sicherheitskonzept äußerst fraglich. Um ein solches Konzept zu...

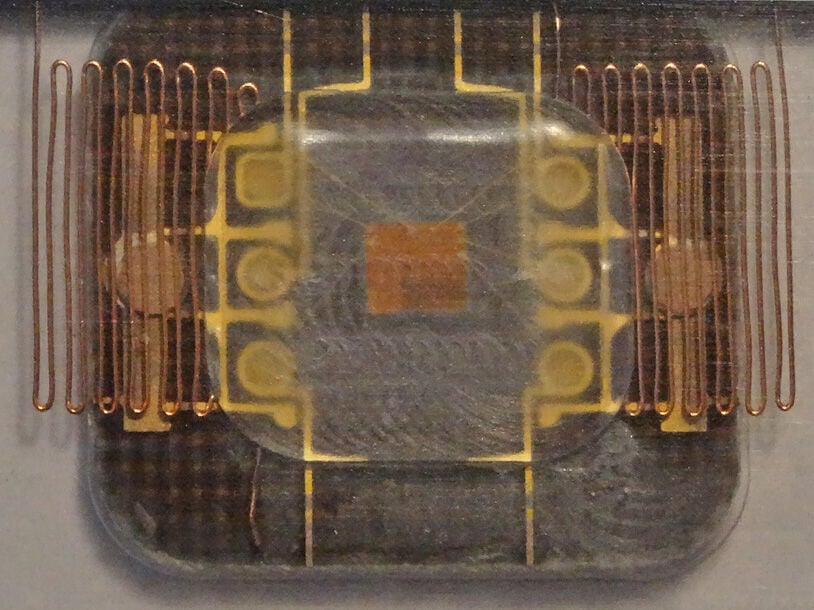

Radiofrequenz-Identifikation

Funktionsprinzip von RFID im Nahfeld mit passivem Transponder

Funktionsprinzip von RFID im Nahfeld mit passivem Transponder

Die Radiofrequenz-Identifikation – kurz RFID – ermöglicht es, Daten mittels Radiowellen berührungslos und ohne Sichtkontakt zu...

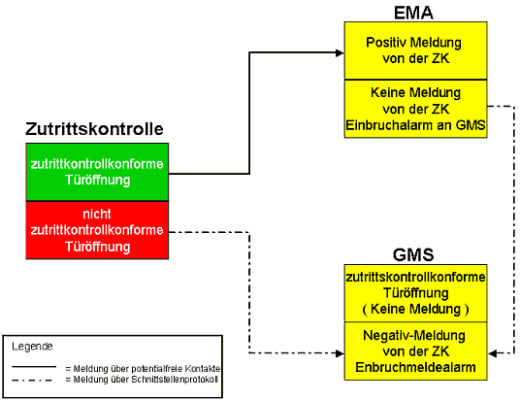

Schnittstellen zu Managementsystemen (GMS)
