Trotz der sehr unterschiedlichen Anforderungen an Beschlagsrollen, gibt es Eigenschaften, die alle Rollen zu erfüllen haben:

  • Die Tragfähigkeit der Rollen muss dem Bauteil und der Aufgabe angepasst sein; dabei ist zu beachten, dass bei „angeschlagenen“ Bauteilen statische und dynamische Lasten auftreten, z.B. an Schiebetoren und hängenden Hallentoren.
  • Die Bewegung soll möglichst geräuscharm verlaufen; hier haben sich Kunststoffrollen oder mindestens Kunststofflaufflächen bewährt.

  • Die Lebensdauer des Rollenbeschlages sollte dem Bauteil und der Wartungsfreundlichkeit angemessen sein; so sind Rollen an hängenden Hallentoren nur mit großem Aufwand auszuwechseln.

  • Lästig ist der sogenannte „Stick-Slip-Effekt“, er tritt immer dann auf, wenn die Haftreibung größer ist als die Gleitreibung. Er macht ein gleichmäßiges Rollen unmöglich und wird durch zu kleine Rollen, bzw. den falscher Werkstoff verursacht.

  • Rollen sollten unempfindlich gegen Klimafaktoren, z.B. Gase, Dämpfe, Temperaturschwankungen, sein

  • Sie sollten unempfindlich gegenüber den Eigenheiten der Nutzer sein; anzustreben ist eine robuste und langlebige Bauweise.

  • Rollenbeschläge sollten möglichst kompakte Abmessungen vorweisen; nach Möglichkeit ist eine weitgehende Integration in das Bauteil anzustreben, z.B. in das Tragprofil von Schiebetoren, Schiebetüren oder in den Laden von Möbeln.

  • Je nach Bauteil sind Rollen beständig gegen Feuer auszuführen, z.B. an Schiebetüren, die Brandschutzabschnitte in Gebäuden bilden.

  • bei unzureichender Wartung sollten Rollen noch über Notlaufeigenschaften verfügen und leicht auswechselbar sein.
Viele Rollenbeschläge werden bereits werksseitig montiert oder sind durch die Konstruktion bedingt - wie an Hallen- oder Schiebetoren - sodass die Möglichkeiten einer Einflussnahme auf Gestalt und Funktion begrenzt sind und individuelle Lösungen oftmals ausscheiden.

Fachwissen zum Thema

Tore im Gleichrichterwerk 106 in Berlin, Architekten: Bolwin Wulf, Berlin

Tore im Gleichrichterwerk 106 in Berlin, Architekten: Bolwin Wulf, Berlin

Torbeschläge

Allgemeines zu Toren

Große Öffnungen in Wänden, zum Einfahren mit Kraftfahrzeugen oder Schienenfahrzeugen, werden mit entsprechend großflächigen...

Laufschienenprofil und Laufrollenbock

Laufschienenprofil und Laufrollenbock

Torbeschläge

Laufwerke

Ein mechanisches Laufwerk führt z.B. ein Schienenfahrzeug im Gleis oder ein Schiebetor an die richtige Position. Laufwerke können...

Vertikalschiebefester mit integriertem Laufwagen

Vertikalschiebefester mit integriertem Laufwagen

Fensterbeschläge

Schiebefensterbeschläge

Ebenso wie Schiebetüren werden Schiebefenster häufig dann verwendet, wenn wenig Platz für eine Drehbewegung des Tür- bzw....

Scheunentor aus Glas an denkmalgeschütztem Wohnhaus mit außenliegender Schiene

Scheunentor aus Glas an denkmalgeschütztem Wohnhaus mit außenliegender Schiene

Torbeschläge

Schiebetorbeschläge

Schiebetore brauchen keinen Schwenkraum, weil sie beim Öffnen und Schließen in der Torebene bleiben. Es gibt drei Arten von...

Schiebetürbeschlag für Glastüren

Schiebetürbeschlag für Glastüren

Türbeschläge

Schiebetürbeschläge

Schiebe- und Falttürbeschläge werden sowohl für Zimmertüren als auch für außen liegende Türen eingesetzt, vor allem dann, wenn zu...

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
Baunetz Wissen Beschläge sponsored by:
ECO Schulte GmbH & Co. KG
Iserlohner Landstraße 89
58706 Menden
Telefon: +49 2373 9276-0
www.eco-schulte.com und www.randi.com
Zum Seitenanfang

Allgemeines zu Toren

Tore im Gleichrichterwerk 106 in Berlin, Architekten: Bolwin Wulf, Berlin

Tore im Gleichrichterwerk 106 in Berlin, Architekten: Bolwin Wulf, Berlin

Große Öffnungen in Wänden, zum Einfahren mit Kraftfahrzeugen oder Schienenfahrzeugen, werden mit entsprechend großflächigen...

Anforderungen an Torbeschläge

Anforderungen an Torbeschläge

Torbeschläge erlauben die Bewegung des Flügels und damit ein Öffnen und Schließen des Tores. Folgende Anforderungen gelten bei...

Drehflügeltorbeschläge

Für die meisten Drehflügeltore werden Bänder als Beschläge eingesetzt, die besonders schwere Lasten im täglichen Gebrauch...

Drehflügeltorbeschläge für steigende Einfahrten

Ist eine steigende Einfahrt mit einem Drehtor zu versehen, so kommen dafür nur gekröpfte Bänder von möglichst geringer Bauhöhe in...

Drehflügeltore: Antriebsarten

Gelenkarmantrieb

Gelenkarmantrieb

Der Antrieb von Drehflügeltoren geschieht meist über Gelenkarmantriebe oder Torachsenantriebe. Bei dem Gelenkarmantrieb wird der...

Laufwerke

Laufschienenprofil und Laufrollenbock

Laufschienenprofil und Laufrollenbock

Ein mechanisches Laufwerk führt z.B. ein Schienenfahrzeug im Gleis oder ein Schiebetor an die richtige Position. Laufwerke können...

Pendeltorbeschläge

Pendeltorbeschläge

Pendeltore kommen meist im Gewerbe- oder Industriebau zur Ausführung, in denen z.B. ein Verkehrsaufkommen durch Gabelstapler...

Pfanne und Halseisen

Historische Zeichnung einer Pfanne: Detail c

Historische Zeichnung einer Pfanne: Detail c

Pfanne und Halseisen sind zum Anschlagen von Drehtorflügeln an Pfosten bzw. Torlaibungen geeignet. Sie sind  besonders für schwere...

Rollen

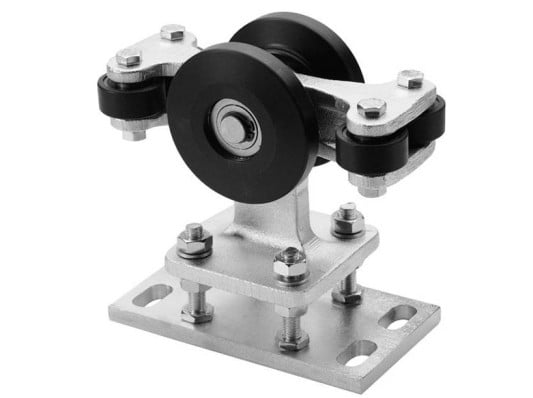

Laufrollenbock für Stahlprofile, max. Torkörpergewicht 250 kg, kugelgelagerte Lauf- und Querrollen Guß- und Stahlteile verzinkt mit höhenverstellbarer Grundplatte
