Einbruchmeldezentrale EMZ

Gallerie

Blockdiagramm einer Einbruchmeldezentrale

Blockdiagramm einer Einbruchmeldezentrale

Die Einbruchmeldezentrale (EMZ) ist das Herz einer Einbruchmeldeanlage. Sie ist nach VdS eine Einrichtung für die Aufnahme, Anzeige und Weiterleitung von Meldungen und Informationen (z.B. Einbruch-, Sabotage- und Störungsmeldungen). Sie hat unter anderem folgende Aufgaben:

  • Aufnahme und Bewertung der von den einzelnen Meldern kommenden Signale
  • Auslösung der Alarmierungseinrichtungen
  • Weitergabe der Meldungen an hilfeleistende oder abwehrleistende Stellen
  • Überwachung der Energieversorgung
  • Anzeigen von Störungen, bezogen auf die gestörte Meldelinie
  • Anzeigen des Zustandes der Unscharf-Scharf-Schalteinrichtungen
  • Ansteuerung von AWAG bzw. AWUG
Besonders die Energieversorgung ist ein sensibler Bereich bei der EMZ. Deswegen müssen auch zwei voneinander unabhängige Energiequellen vorhanden sein, um bei einem Ausfall des 230 Volt-Netzes den Betrieb aufrecht zu erhalten (230 Volt-Energienetz und eine Notstromversorgung).

Bildnachweis: Werner Harke, Lambrecht

Fachwissen zum Thema

Systemkomponenten EMA

Einbruchmeldeanlagen

Systemkomponenten EMA

Folgende Teile gehören zu einer Einbruchmeldeanlage:Einbruchmeldezentrale (EMZ)EnergieversorgungMeldelinienMelder...

Zum Seitenanfang
Fachwissen Einbruchmeldeanlagen

Definition Einbruchmeldeanlagen EMA

Einbruchmeldeanlagen (EMA) sind Gefahrenmeldeanlagen (GMA), die dem automatischen Überwachen von Gegenständen auf unbefugte...

Einbruchmeldezentrale EMZ

Blockdiagramm einer Einbruchmeldezentrale

Blockdiagramm einer Einbruchmeldezentrale

Die Einbruchmeldezentrale (EMZ) ist das Herz einer Einbruchmeldeanlage. Sie ist nach VdS eine Einrichtung für die Aufnahme,...

EMA über Funk

EMA über Funk (Blockdiagramm)

EMA über Funk (Blockdiagramm)

Funkalarmanlagen benutzen im Gegensatz zu drahtgebundenen EMA als Übertragungsweg elektromagnetische Funkwellen. Aufgrund der...

Klassifizierung EMA

Einbruchmeldeanlage nach DIN VDE 0833-3, Grad 1in Verbindung mit mechanischen Sicherungselementen

Einbruchmeldeanlage nach DIN VDE 0833-3, Grad 1in Verbindung mit mechanischen Sicherungselementen

Bild: Werner Harke, Lambrecht

Einbruchmeldeanlagen (EMA) werden nach VdS in drei Klassen (A, B und C) aufgeteilt. Maßgebend ist dabei die...

Melder und Schalteinrichtungen

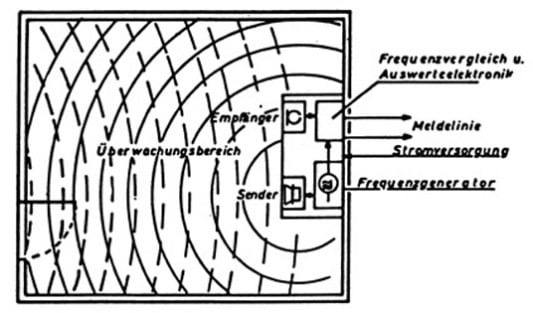

Ultraschallmelder (Funktionsprinzip)
