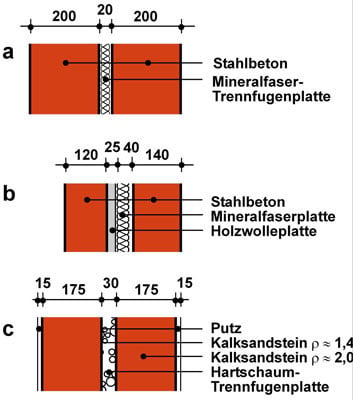

Zweischalige Wände aus biegesteifen Schalen

Erfüllen hohe Anforderungen an die Schalldämmung

Zweischaliger Wände aus zwei schweren biegesteifen Schalen werden vorzugsweise im Bereich von Gebäudetrennfugen angeordnet, da dort ihre hohe Schalldämmung besonders gut zur Geltung kommen kann. Sie werden vor allem als Haustrennwände von Zweifamilien- oder Einfamilienreihen- und -doppelhäusern, zum Teil auch als Wohnungstrennwände in Geschosswohnungsbauten sowie in sonstigen Gebäuden mit hohen Anforderungen an die Schalldämmung, z.B. im Studiobau, eingesetzt.

Gallerie

Liegt die Resonanzfrequenz ausreichend niedrig (bei 3 cm Wandabstand beispielsweise wird durch zwei 120 mm dicke Betonwände mit flächenbezogenen Massen der Wandschalen von je 276 kg/m² eine Resonanzfrequenz von etwa 25 Hz erreicht), und ist eine Kopplung der Schalen durch Mörtelbrücken, durchlaufende Geschossdecken, Bauschutt, Außenputz usw. ebenso vermieden wie Undichtheiten, so lassen sich sehr hohe Schalldämm-Maße erzielen. Damit können die in Reihen- und Doppelhäusern für eine erhöhte Schalldämmung angestrebten bewerteten Bau-Schalldämm-Maße R’w > 67 dB erreicht oder übertroffen werden.

Fachwissen zum Thema

Schallübertragung

Schalldämmung

Unter dem Begriff Schalldämmung versteht man einerseits die Luftschalldämmung, wobei die Anregung eines Bauteiles durch...

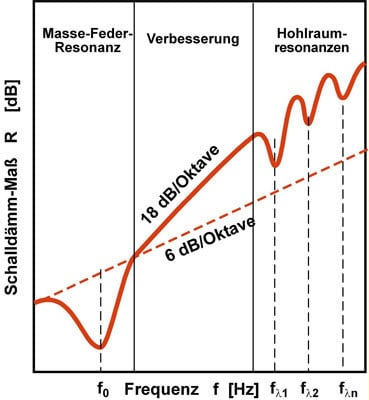

Prinzipieller Verlauf des Schalldämm-Maßes zweischaliger Bauteile in Abhängigkeit von der Frequenz

Prinzipieller Verlauf des Schalldämm-Maßes zweischaliger Bauteile in Abhängigkeit von der Frequenz

Wände

Schalldämmung zweischaliger Wände

Der schematisierte Frequenzverlauf des Schalldämm-Maßes zweischaliger Bauteile ist im Bild dargestellt. Unterhalb der...

Wände

Zweischalige Wände

Aus akustischer Sicht sind sämtliche Bauteile, so auch alle Wandkonstruktionen, in zwei prinzipiell unterschiedliche Kategorien zu...

Wände

Zweischalige Wände aus biegeweichen Schalen

Wände aus zwei biegeweichen Schalen ermöglichen bei richtiger Dimensionierung mit geringstmöglicher Masse eine hohe Schalldämmung....

Kontakt Redaktion Baunetz Wissen: wissen@baunetz.de
Zum Seitenanfang

Bewertetes Schalldämm-Maß einschaliger Wände

Mittlere bewertete Schalldämm-Maße bzw. bewertete Bau-Schalldämm-Maße von einschaligen monolitischen Wänden in Abhängigkeit von der flächenbezogene Masse

Mittlere bewertete Schalldämm-Maße bzw. bewertete Bau-Schalldämm-Maße von einschaligen monolitischen Wänden in Abhängigkeit von der flächenbezogene Masse

Das bewertete Schalldämm-Maß Rw und das bewertete Bau-Schalldämm-Maß R’w0 von einschaligen monolithischen Bauteilen hängen...

Dicken- und Hohlraumresonanzen bei einschaligen Wänden

Wirkungsschema für die Entstehung von resonanzfähigen Systemen aus Hohlräumen und Stegen

Wirkungsschema für die Entstehung von resonanzfähigen Systemen aus Hohlräumen und Stegen

Unterschiedliche Wandmaterialien können bei gleicher flächenbezogener Masse zu voneinander abweichenden Schalldämm-Maßen führen....

Einschalige Wände

Prinzipdarstellung von akustisch einschaligen Wänden

Prinzipdarstellung von akustisch einschaligen Wänden

Aus akustischer Sicht sind sämtliche Bauteile, so auch alle Wandkonstruktionen, in zwei prinzipiell unterschiedliche Kategorien zu...

Schalldämmung einschaliger Wände

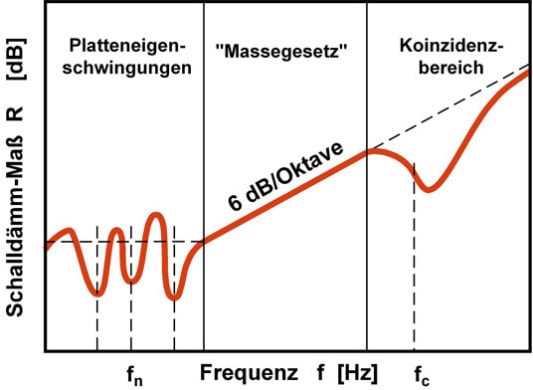

Schematischer Verlauf der Schalldämmung einschaliger Bauteile in Abhängigkeit von der Frequenz

Schematischer Verlauf der Schalldämmung einschaliger Bauteile in Abhängigkeit von der Frequenz

Mit wachsender Masse von einschaligen Bauteilen steigt auch deren Schalldämmung an. Dieses Massengesetz wird auch als Bergersches...

Schalldämmung zweischaliger Wände

Prinzipieller Verlauf des Schalldämm-Maßes zweischaliger Bauteile in Abhängigkeit von der Frequenz

Prinzipieller Verlauf des Schalldämm-Maßes zweischaliger Bauteile in Abhängigkeit von der Frequenz

Der schematisierte Frequenzverlauf des Schalldämm-Maßes zweischaliger Bauteile ist im Bild dargestellt. Unterhalb der...

Studiowände

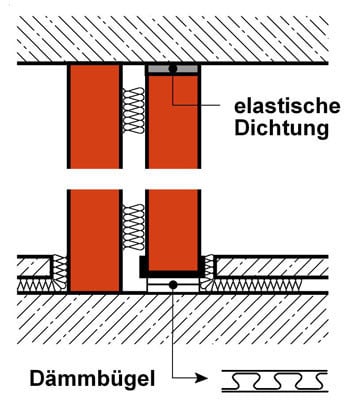

Ausführungsbeispiel für eine Studiowand mit hoher Schalldämmung

Ausführungsbeispiel für eine Studiowand mit hoher Schalldämmung

Wenn keine Gebäudetrennfuge möglich ist, können die Flankenwege durch andere, oftmals sehr aufwendige Maßnahmen mit Hilfe von...

Verbesserung der Schalldämmung durch Vorsatzschalen

Um die Vorsatzschale befestigen und einen ausreichenden Abstand zur Massivwand gewährleisten zu können, wird in der Regel eine...

Wände als Reflexionsflächen

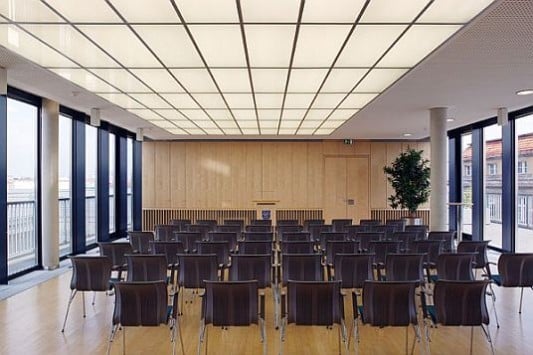

Vortragsraum in der litauischen Botschaft

Vortragsraum in der litauischen Botschaft

In kleinen Räumen spielen die Wände hinsichtlich der Raumakustik eine untergeordnete Rolle. Erst in etwas größeren Räumen stellen...

Wände mit Vorsatzschalen

Die Kombination aus einer schweren biegesteifen und einer leichten biegeweichen Wandschale ist akustisch eine günstige Lösung,...

Wandverkleidungen als Resonanzabsorber

Wandverkleidung und Trennwand mit akustisch wirksamen Holzwerkstoffen

Wandverkleidung und Trennwand mit akustisch wirksamen Holzwerkstoffen

Für Wandverkleidungen als Resonanzabsorber sind verschiedene Platten aus dünnen aber dichten Materialien geeignet, wie z.B....

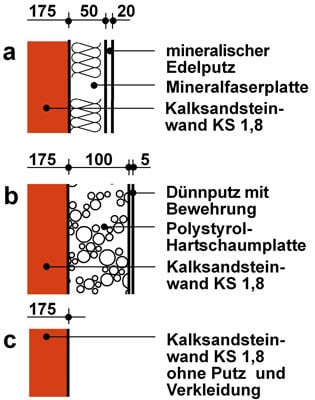

Wärmedämm-Verbundsysteme
