_Beschläge

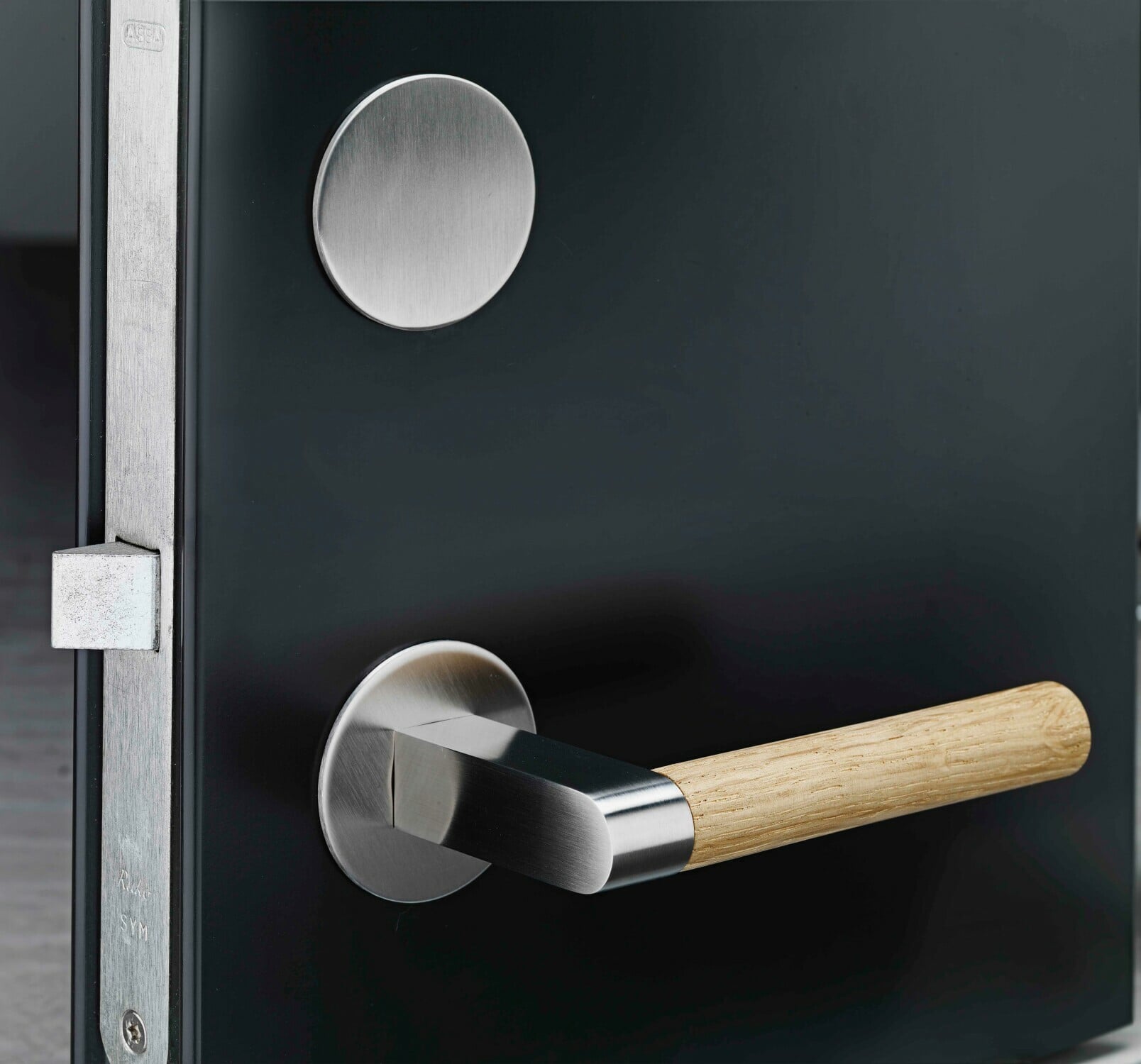

Zum Öffnen und Schließen von Drehflügeltüren werden üblicherweise Beschläge verwendet, die als Türdrückergarnitur bzw. Drückergarnitur bezeichnet werden. Diese besteht in der Regel aus zwei Türschildern oder Türrosetten (außen und innen) sowie zwei Türdrückern, umgangsprachlich auch Türgriffe oder Türklinke genannt, die mit einem durch das Türblatt hindurchgehenden Drückerstift verbunden sind.

Als sichtbares Teil innerhalb der Türansicht nimmt der Türdrücker eine zentrale Position ein: In optimaler Griffhöhe von etwa 1,05 m greift jeder automatisch nach diesem Bedienungshebel. Schließlich soll die Tür geöffnet oder geschlossen werden. Die gestalterischen Anforderungen an Türdrücker sind hoch, gleichzeitig sollen sie griffig in der Hand liegen. Zudem gehen von ihm erhebliche Bedienungskräfte, axial und vertikal, in die Grifflagerung und in die Türdrückerstifte ein. Viel bediente und strapazierte Türen benötigen deshalb besonders stabile Drückerlagerungen. Die normativen Anforderungen sind in der DIN 18255 Baubeschläge - Türdrücker, Türschilder und Türrosetten - Begriffe, Maße, Anforderungen, Kennzeichnung und DIN 18273 Baubeschläge - Türdrückergarnituren für Feuerschutztüren und Rauchschutztüren - Begriffe, Maße, Anforderungen und Prüfungen sowie in DIN EN 1906 Schlösser und Baubeschläge - Türdrücker und Türknäufe - Anforderungen und Prüfverfahren beschrieben.

Nach diesen Normen ist der Türdrücker ein drehbares, als Hebel ausgeführtes Bedienelement, dessen Länge von seiner Drehachse bis zu seinem freien Ende mehr als 75 mm beträgt. Er ist mit einem durch die Tür hindurchgehenden Drückerstift (Vierkantstift) verbunden, der bei Betätigung einen Fallenmechnismus auslöst, mit dem der Fallriegel zurückgezogen wird und damit die Tür entriegelt. Seine Formen sind so vielfältig wie die Bauelemente die sie bewegen. So kann der Türdrücker als Hebel oder als Drehknopf/Drehknauf gestaltet sein. Seine Betätigung bewegt die Schlossfalle und in der Folge das Türblatt oder den Flügel. Eine komplette Drückergarnitur besteht aus:

• dem Stiftteil: der Griff mit Drücker-Vierkantstift; außen montiert

• dem Lochteil: der Griff mit Aussparung für den Drückervierkantstift und Fixierstift oder -schraube; innen montiert

• einem Schild innen und außen oder

• einer Rosette innen und außen

• Zimmertür: Dornmaß 55 mm, Entfernung 72 mm, Drückernuss 8 mm
• Haustür: Dornmaß 60/65 mm, Entfernung 92 mm, Drückernuss 10
• Rohrrahmentür: Dornmaß 30 mm, Entfernung 92 mm, Drückernuss 8 mm
