Gebäude, die durch verschiedene bauliche und haustechnische Maßnahmen ohne herkömmliche Heizung bzw. Klimaanlage auskommen, können vom Darmstädter Passivhaus-Institut zertifiziert werden. Ein solches Bauwerk verbraucht rund neunzig Prozent weniger Heizwärme als ein vergleichbares Gebäude im Baubestand, da es passive Wärmequellen wie die Abwärme von Personen und technischen Geräten nutzt. Für den Standort Frankfurt-Höchst hat das Team von Wörner Traxler Richter das weltweit erste als Passivhaus zertifizierte Klinikum geplant.

Seit 2005 müssen alle öffentlichen Neubauten in Frankfurt sowie Bauten auf Grundstücken, die von der Stadt gepachtet oder gekauft werden nach Passivhausstandard geplant werden. Für ein so energieintensives Gebäude wie ein Klinikum der Maximalversorgung gab es bis dato allerdings noch keine vergleichbaren Realisierungsbeispiele oder Vorgaben seitens des Passivhaus-Institutes. Die ZEG als Bauherrin, eine damalige hundertprozentige Tochter der Stadt Frankfurt, entschied sich, die Herausforderung anzunehmen und mit dem Varisano Klinikum Frankfurt-Höchst das erste Passivhausklinikum zu errichten.

Nachhaltige Entscheidung Neubau

Betrachtet man den Ressourcen- und Energieverbrauch von Krankenhäusern über ihren Lebenszyklus hinweg, ist die bauliche Realisierung zwar ein wichtiger Faktor, doch mehr noch fällt der spätere Betrieb ins Gewicht. So wäre eine Sanierung des Bestandsgebäudes des Klinikums Höchst aus den 1960er-Jahren zwar möglich gewesen, vor dem Hintergrund des Primärenergieverbrauchs allerdings war der Neubau im Passivhausstandard die nachhaltigere Entscheidung.

Vom Bedarf zur Gebäudekubatur

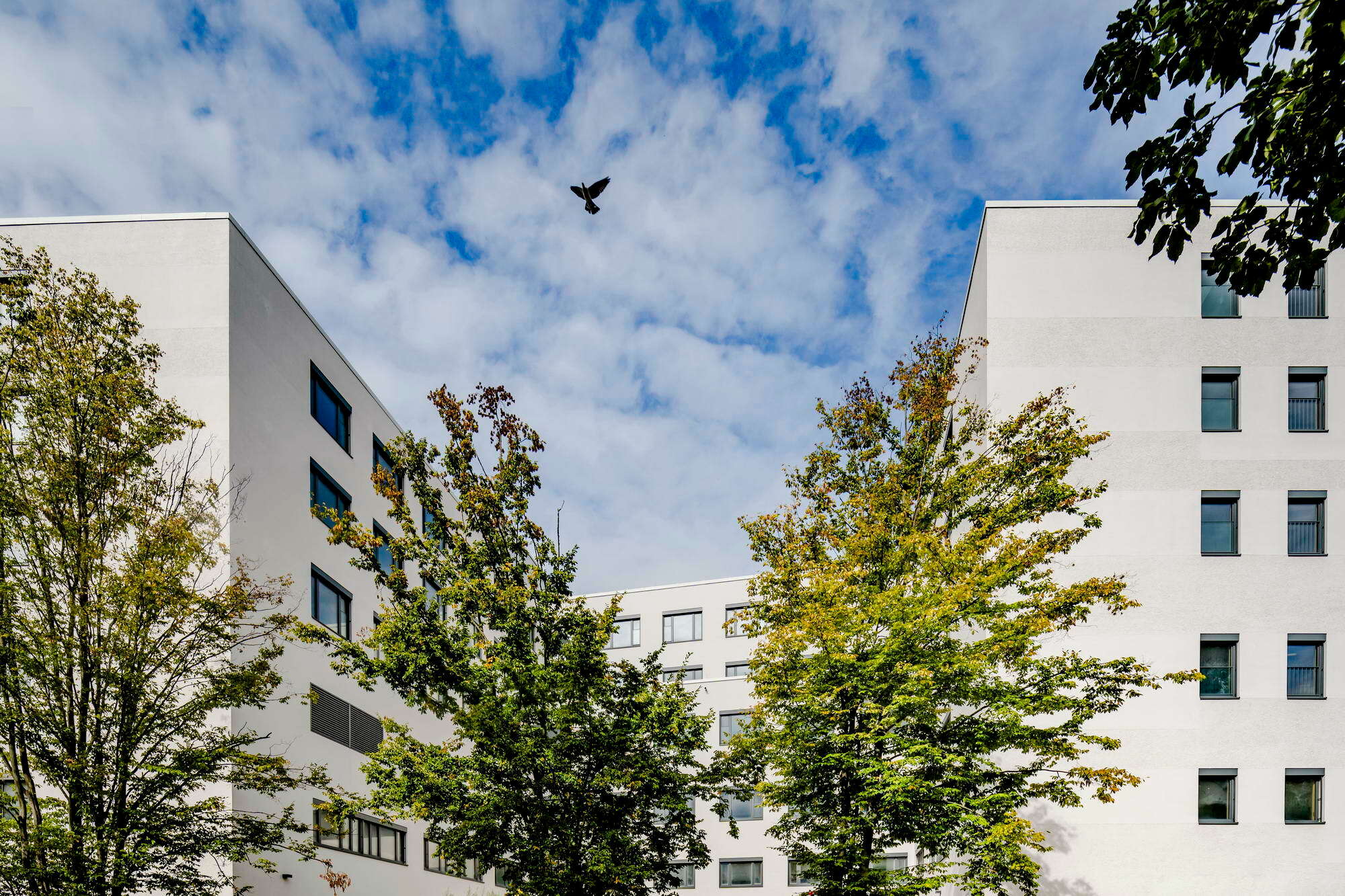

Die Gestaltung des etwa 77.500 m² (BGF) großen Klinikgebäudes mit rund 670 Betten unterlag nicht nur einem ästhetischen Anspruch, sondern vor allen Dingen organisatorischen und technischen Rahmenbedingungen. Die grundlegende Struktur des Bauwerks besteht aus einem zweigeschossigen Sockel mit medizinischen Funktionsbereichen, darüber befinden sich ein Technikgeschoss sowie drei Pflegeebenen. Das Teiluntergeschoss dient der Ver- und Entsorgung und nimmt Bereiche der technischen Gebäudeausrüstung auf. Die bauliche Struktur folgt den Bedürfnissen der Pflegestation, in der möglichst viele Patientenzimmer mit freiem Blick in die Umgebung und viel Tageslicht untergebracht werden sollten, woraus sich eine wiederholende H-Form des Grundrisses ergab. Diese verbindet sich städtebaulich mit der Gebäudetypologie der benachbarten Zeilenbauten und ermöglicht gleichzeitig eine künftige Entwicklung des Campus. Die für eine wirtschaftliche Betriebsorganisation wichtigen kurzen Wege waren ebenfalls ein maßgeblicher Faktor bei der Grundrissgestaltung. Loggien und Dachterrassen bieten Aufenthaltsmöglichkeiten im Freien mit Blick auf die Frankfurter Skyline.

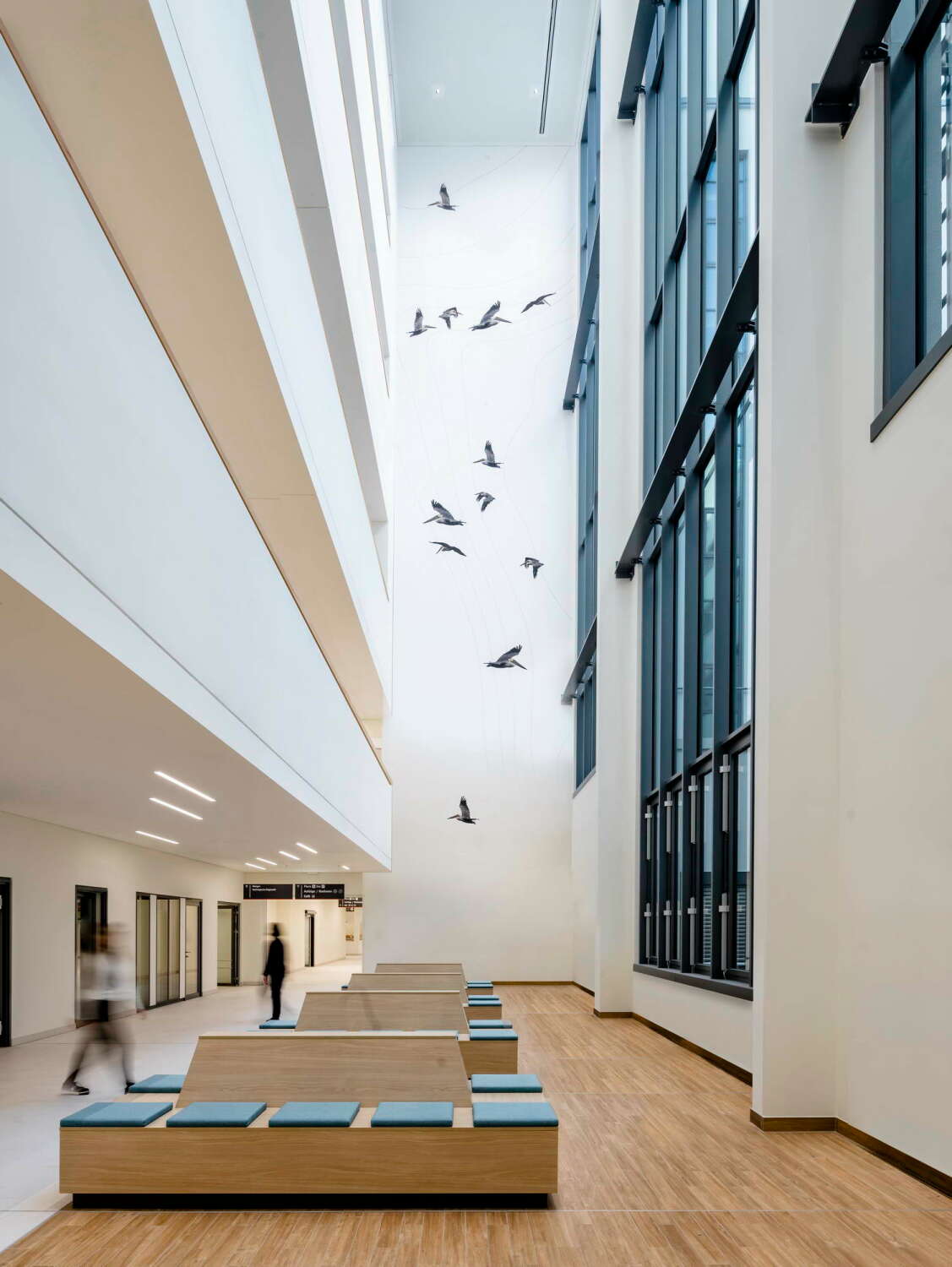

Die Haupterschließung im Inneren erfolgt über die sogenannte Magistrale, eine Art Rückgrat, das durch großzügige Innenhöfe und bis zu sechs Geschosse hohe Lufträume alle Ebenen miteinander verbindet. Entlang der Südostseite dieser Magistrale wird durch mehrgeschossige Verglasungen ein hoher solarer Wärmeeintrag erzielt. Die Lufträume sind wichtige Klimapuffer, deren Öffnungen in der obersten Ebene auch zur Nachtauskühlung während der Sommermonate dienen.

Planung im Passivhausstandard

Wesentlich für ein Passivhaus sind eine hochgedämmte Gebäudehülle (Jahresheizwärmebedarf ≤ 15 kWh/(m²a)), die Vermeidung von Wärmebrücken, eine Dreifachverglasung mit Wärmedurchgangskoeffizient U_w < 0,8 W/(m²K), passive Solarenergienutzung durch Südorientierung und Wärmerückgewinnung aus der Abluft.

Das Passivhausprinzip wird oft mit der Wirkungsweise einer Thermoskanne verglichen: Durch gute Dämmung und hohe Luftdichtheit wird die Wärme im Inneren gehalten. In den Pflegebereichen funktioniert das sehr gut, in den Funktionsbereichen mit hohen Wärmelasten durch medizintechnische Geräte erwies es sich jedoch als eher nachteilig. Dies wurde bei der Gebäudesimulation im erforderlichen Kühlbedarf deutlich.

Um die Luftdichtheit des Klinikneubaus sicherzustellen, wurde – wie bei allen Passivhäusern obligatorisch – ein Blower-Door-Test durchgeführt, für den das Gebäude in zehn Abschnitte unterteilt wurde. Wichtig für das Planungsteam war auch der Einsatz des Passivhaus-Projektierungspakets (PHPP) ab der Vorplanung, mit dem alle Beteiligten rechtzeitig erkennen konnten, ob die Ziele zum Erreichen der Zertifizierung eingehalten oder ob an einzelnen Stellen nachjustiert werden muss.

Notwendige Gebäudetechnik

Der zunächst geplante Einsatz eines Eisspeichers und die Nutzung von Geothermie mussten nach Prüfung der Voraussetzungen vor Ort aus dem Konzept gestrichen werden. Die Anpassungen während der Planungsphase ergaben zudem, dass für die Kraft-Wärme-Kopplung statt eines BHKW nun ein Brennstoffzellengerät eingesetzt wird. Die Temperaturübergabe an den Raum erfolgt über kleine Heizkörper, die nach den Berechnungen eigentlich nicht notwendig gewesen wäre, dennoch aber aus psychologischen Gründen für die Patientinnen und Patienten eingebaut wurden. Eine hohe Behaglichkeit wird vornehmlich über eine Betonkernaktivierung in den Patientenzimmern erreicht, weshalb die Decken dort nicht verkleidet, sondern lediglich angestrichen sind. Die Lüftungsanlage ist mit Wärmerückgewinnung ausgestattet. In Summe sorgen alle Maßnahmen dafür, dass auch der elektrische Energieverbrauch um über dreißig Prozent gegenüber einer herkömmlichen Planung gesenkt werden konnte.

Im Juni 2022, rund dreißig Jahre nach dem Bau des ersten Passivhauses in Deutschland, fand die Zertifikatsübergabe für den Neubau des Varisano Klinikums Frankfurt-Höchst statt. -tg
