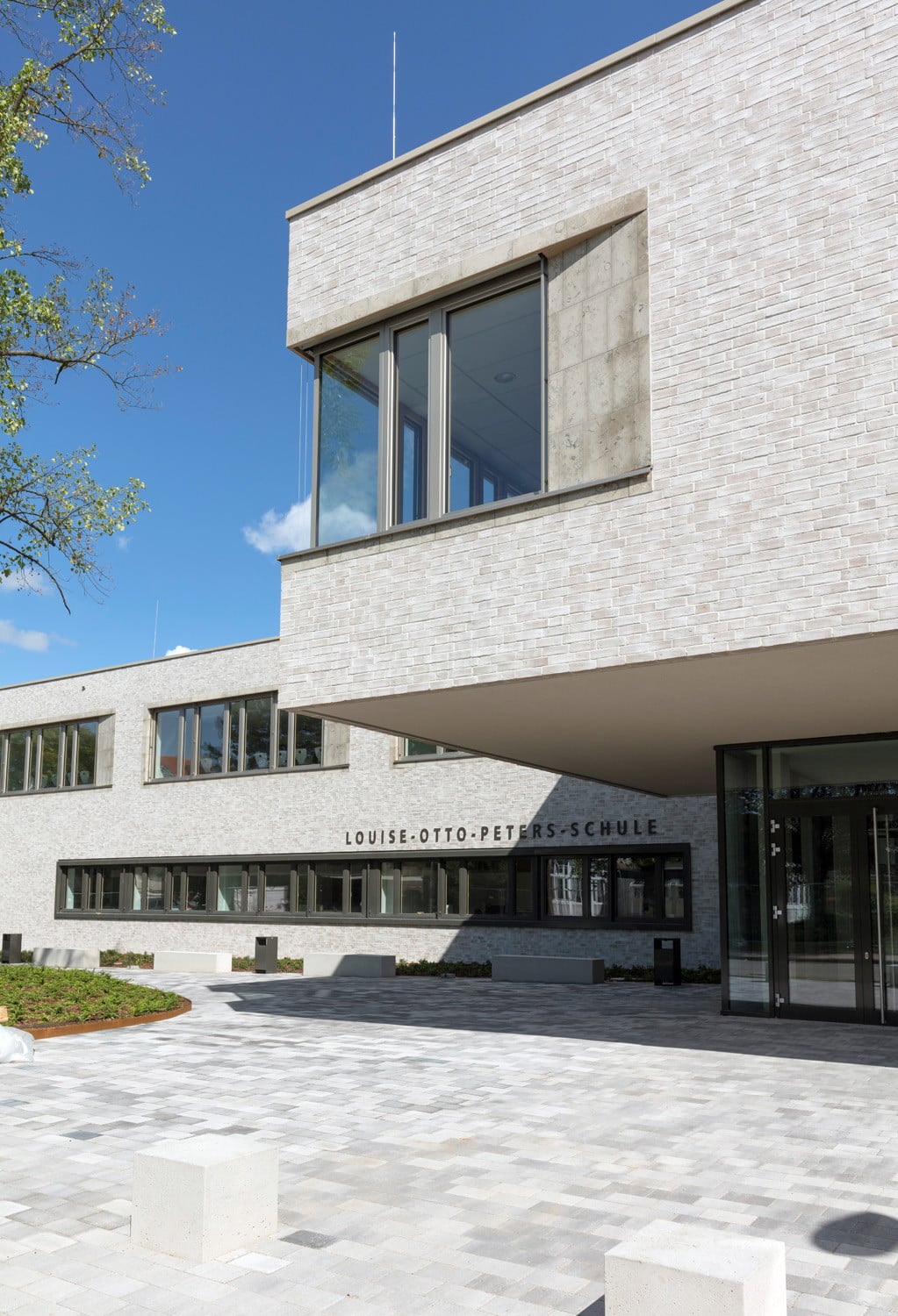

Beigefarbene Fassade, sachliche Formen und zwei Geschosse mit Flachdach: Die neue Berufsschule in Hockenheim, benannt nach der Hauptinitiatorin der Frauenbewegung im 19. Jahrhundert Louise Otto-Peters, mutet nach außen bescheiden an. Im Inneren jedoch ist das Gebäude ein Kraftprotz, denn es produziert mehr Energie als es selbst verbraucht. Entworfen haben den nachhaltigen Vorzeigebau die Architekten vom Büro Roth. Es ist das erste Modellprojekt, das im Förderprogramm Effizienzhaus Plus Bildungsbauten des Bundesministeriums aufgenommen wurde.

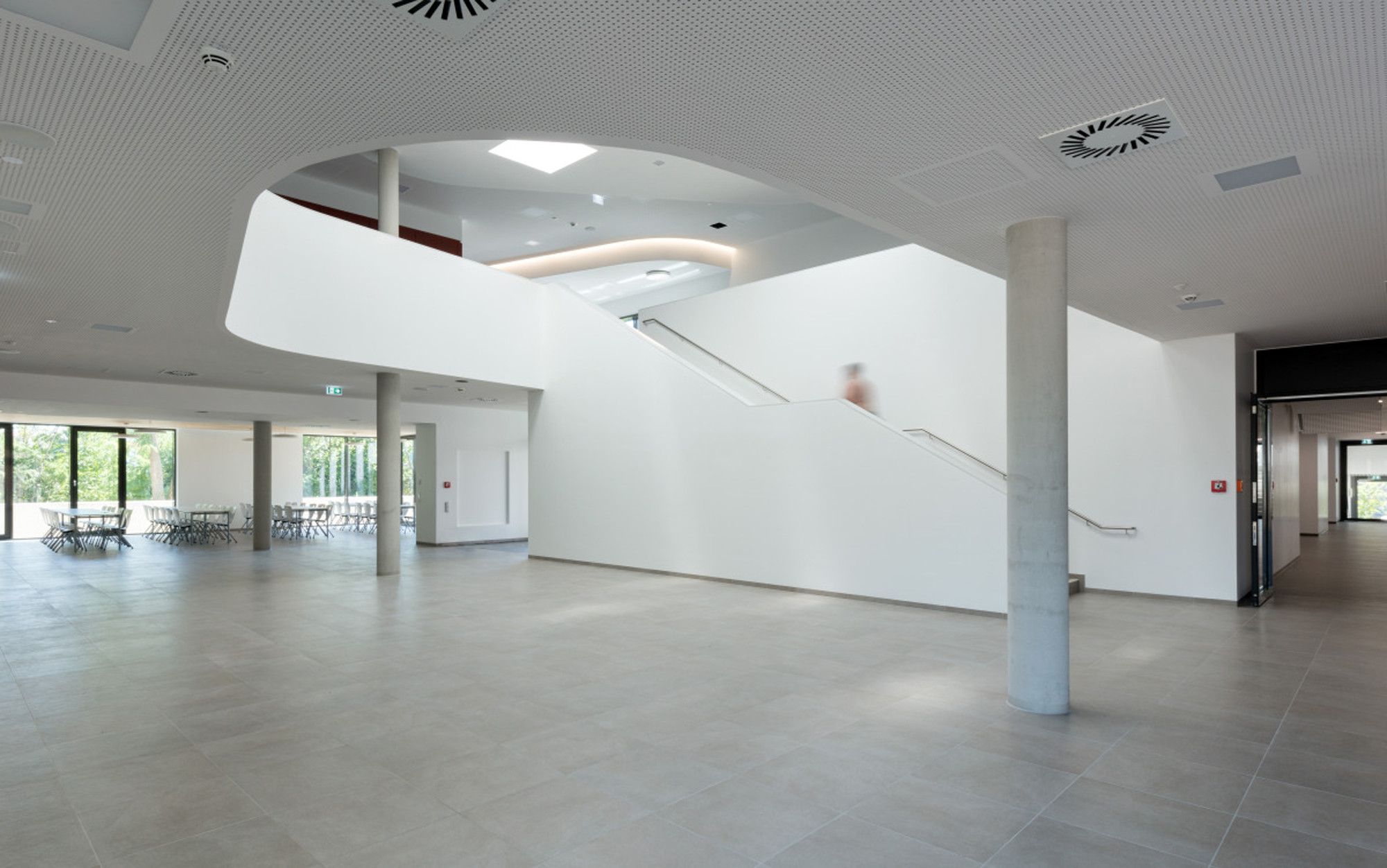

Das klimaneutrale Gebäude ersetzt einen Vorgängerbau aus den 1970er-Jahren und bietet Platz für 280 Schüler. Sein Grundriss setzt sich aus zwei gegeneinander versetzt angeordneten Rechtecken zusammen. Verkleidet ist der schlichte Baukörper mit weiß-beigefarbenen Klinkerriemchen. In die Hülle eingeschnittene Fensterbänder und quer gelagerte Einzelfenster betonen die Horizontale. Während die Fenster im Erdgeschoss mit dunkelgrauen Aluminiumrahmen versehen sind, erhielten die Öffnungen des Obergeschosses Faschen aus hellem Muschelkalk, ebenso die teilweise schräg verlaufenden Laibungen. Der gläserne, überdachte Zugang befindet sich an der Schnittstelle der beiden Gebäudetrakte und leitet in das Foyer mit zentralem Luftraum. Es dient der Erschließung und als Aula. Im nordwestlichen Flügel ist der Verwaltungsbereich, im südöstlichen sind Unterrichtsräume wie zum Beispiel die Lehrküche untergebracht. Im Obergeschoss liegen die Klassen- und Fachräume.

Für die Raumtemperierung sorgt eine Sole-Wasser-Wärmepumpe in Kombination mit einem Eisspeicher. Dabei wird nicht nur im Winter geheizt, sondern auch im Sommer gekühlt. Die Belüftung erfolgt über eine zentrale mechanische Lüftungsanlage, die über einen Wärmerückgewinnungsgrad von 75 Prozent verfügt. Eine auf dem Dach installierte 1.048 Quadratmeter große Photovoltaikanlage versorgt das Gebäude mit Strom. Dieser wird mithilfe von Durchlauferhitzern auch zur Warmwasserbereitung genutzt. Die Endenergiebilanz des Neubaus beträgt einen errechneten Überschuss von 15.850 kWh/a.

Wärmedämmung / Konstruktion

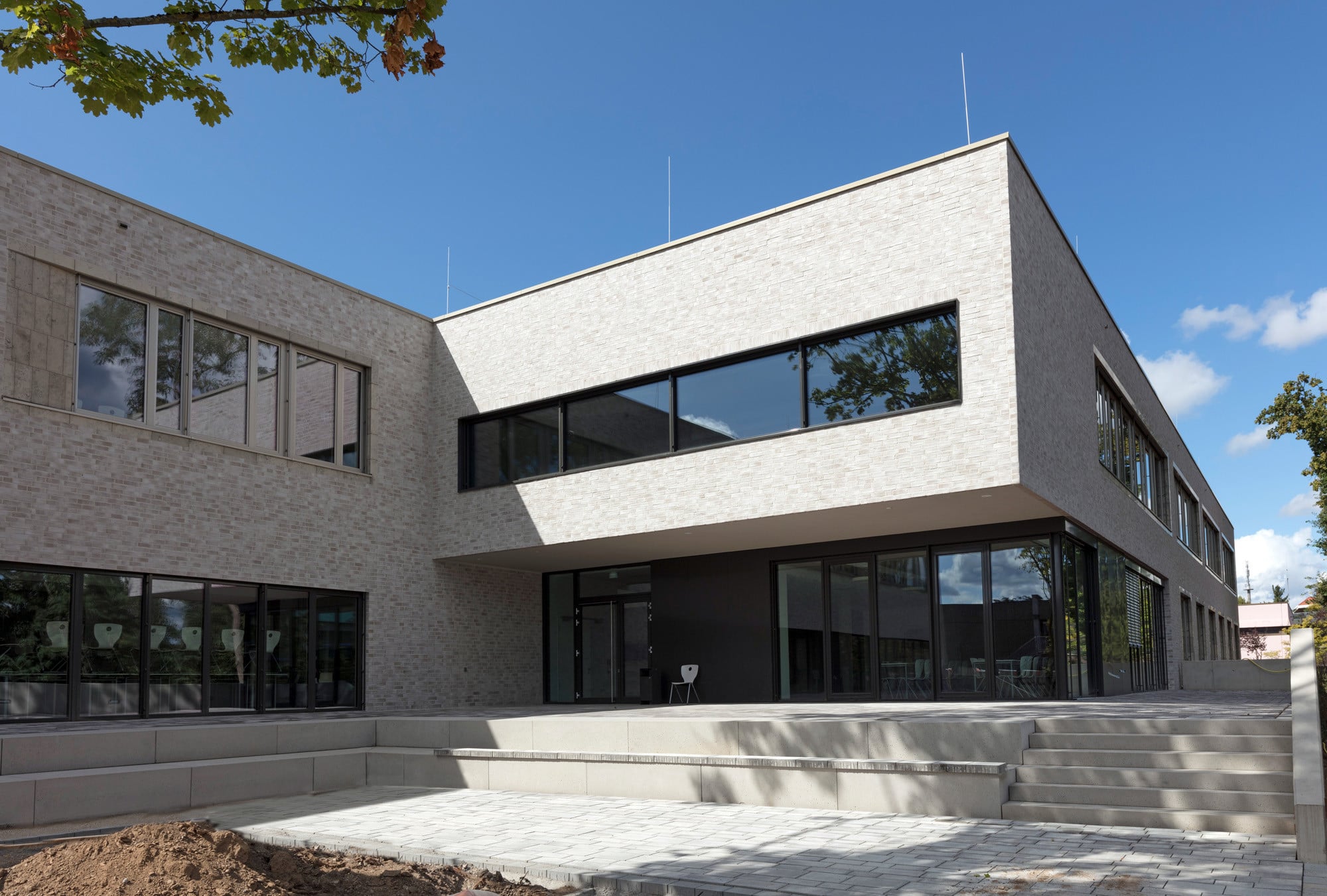

Um den Plus-Energie-Standard zu erfüllen, war nicht nur eine moderne Anlagentechnik, sondern auch eine hoch wärmegedämmte Gebäudehülle notwendig. Das Tragwerk des zweigeschossigen Massivbaus besteht aus Stützen sowie Außenwänden und Decken aus Stahlbeton. Die Innenwände sind weitgehend nichttragend als Trockenbauwände errichtet, im Untergeschoss teilweise auch in Kalksandstein gemauert. Die 20 cm starken Außenwände wurden mit einer ebenfalls 20 cm dicken Dämmung aus expandierten Polystyrol (EPS) mit einer Wärmeleitfähigkeit von 0,032 W/mK gedämmt und mit 1,5 cm dicken Klinkerriemchen und Naturstein verkleidet. Der Wärmedurchgangskoeffizient der Außenwand hat erreicht so einen U-Wert = 0,17. Im Sockelbereich kommt eine Perimeterdämmung aus EPS in gleicher Stärke und einer Wärmeleitfähigkeit von 0,032 W/mK zum Einsatz.

Raumhohe Verglasungen sind als Pfosten-Riegel-Fassade konstruiert, die Einzelfenster in Holz-Aluminium. Die Fenster sind alle als Dreischeiben-Wärmeschutzverglasung und teilweise als Sonnenschutzverglasung als Ergänzung zu sonst außen liegenden Raffstores ausgeführt. Um die Wärmeverluste im Bereich des außenliegenden Sonnenschutzes zu minimieren, wurden Jalousiekästen aus EPS-Hartschaum mit einer Wärmeleitfähigkeit von 0,032 W/mK verbaut. Außenseitig sind die Kästen mit einer Putzträgerplatte versehen.

Die Flachdächer erhielten eine Wärme- und Gefälledämmung aus EPS in einer mittleren Dämmstärke von 30 cm und einer Wärmeleitfähigkeit von 0,035 W/mK. Die Betonattika wurde zusätzlich innenseitig gedämmt und mittels tragendem Wärmedämmelement für auskragende Bauteile mit einem 12 cm dicken Dämmstreifen aus extrudierten Polystyrol (XPS) an die Stahlbetondecke angeschlossen. Nicht unterkellerte Bereiche erhielten eine 20 cm starke, unter der Bodenplatte verlegte Perimeterdämmung mit einer Wärmeleitfähigkeit von 0,035 W/mK, die auch im Bereich der Kelleraußenwände und der Untergeschossbodenplatte aus 50 cm wasserundurchlässiger (WU) Beton zum Einsatz kam. Dach und Bodenplatte erreichen einen U-Wert von 0,13.
