Auf einer Gesamtfläche von rund 4,3 Hektar entsteht im Grazer Stadtviertel Ries derzeit der sogenannte Med Campus. Als vierter Universitätsstandort sollen hier ab Herbst 2017 die bislang über das ganze Stadtgebiet verteilten Institute der Medizinischen Fakultät Graz (MUG) einziehen. Bereits fertig ist der erste Bauabschnitt einer Kinderbetreuung, die sowohl von der Medizinischen Fakultät, als auch von der Steiermärkischen Krankenanstaltengesellschaft (KAGes) genutzt wird. Geplant wurde sie von Gangoly & Kristiner Architekten aus Graz, die den 2010 ausgelobten Wettbewerb gewonnen hatten.

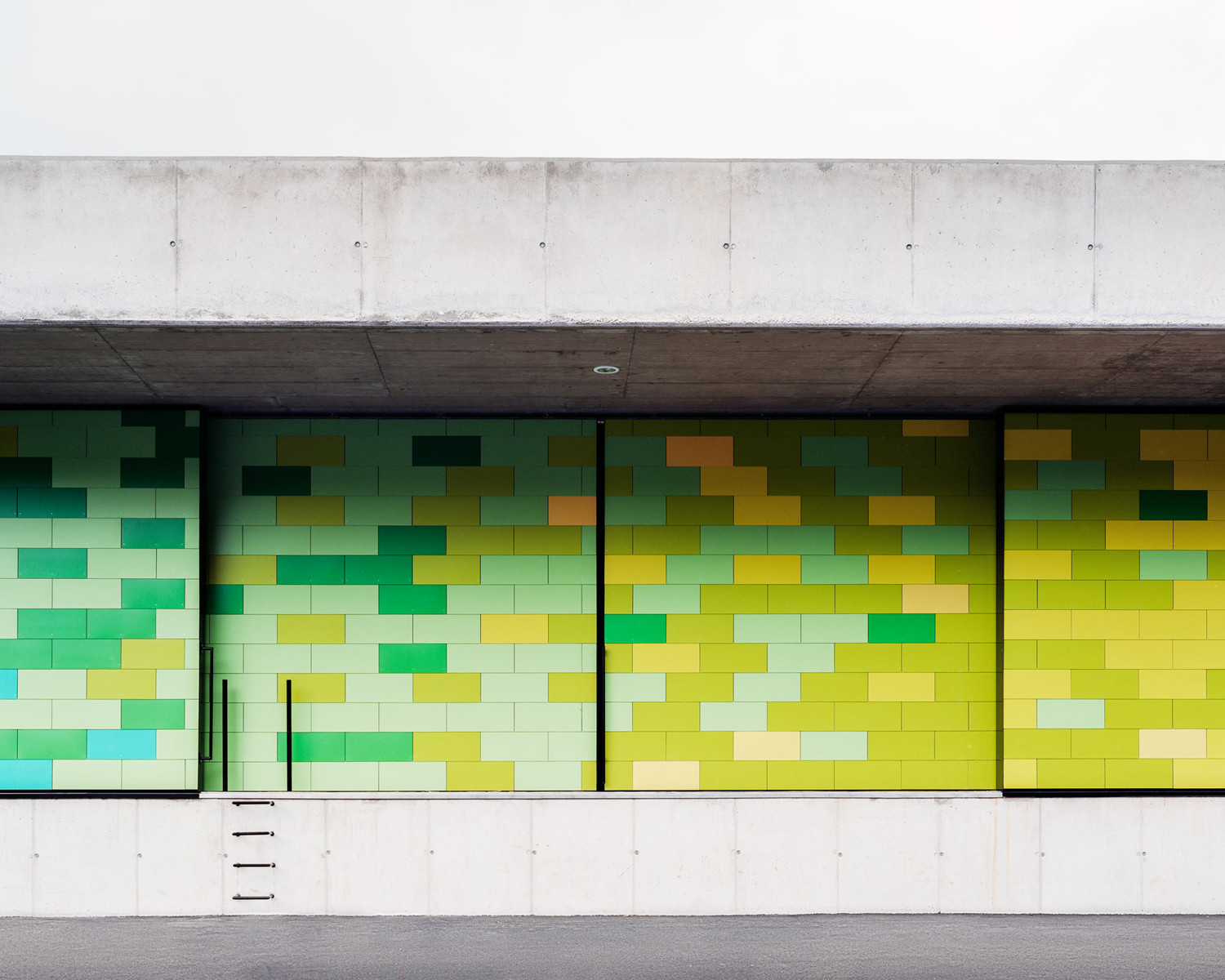

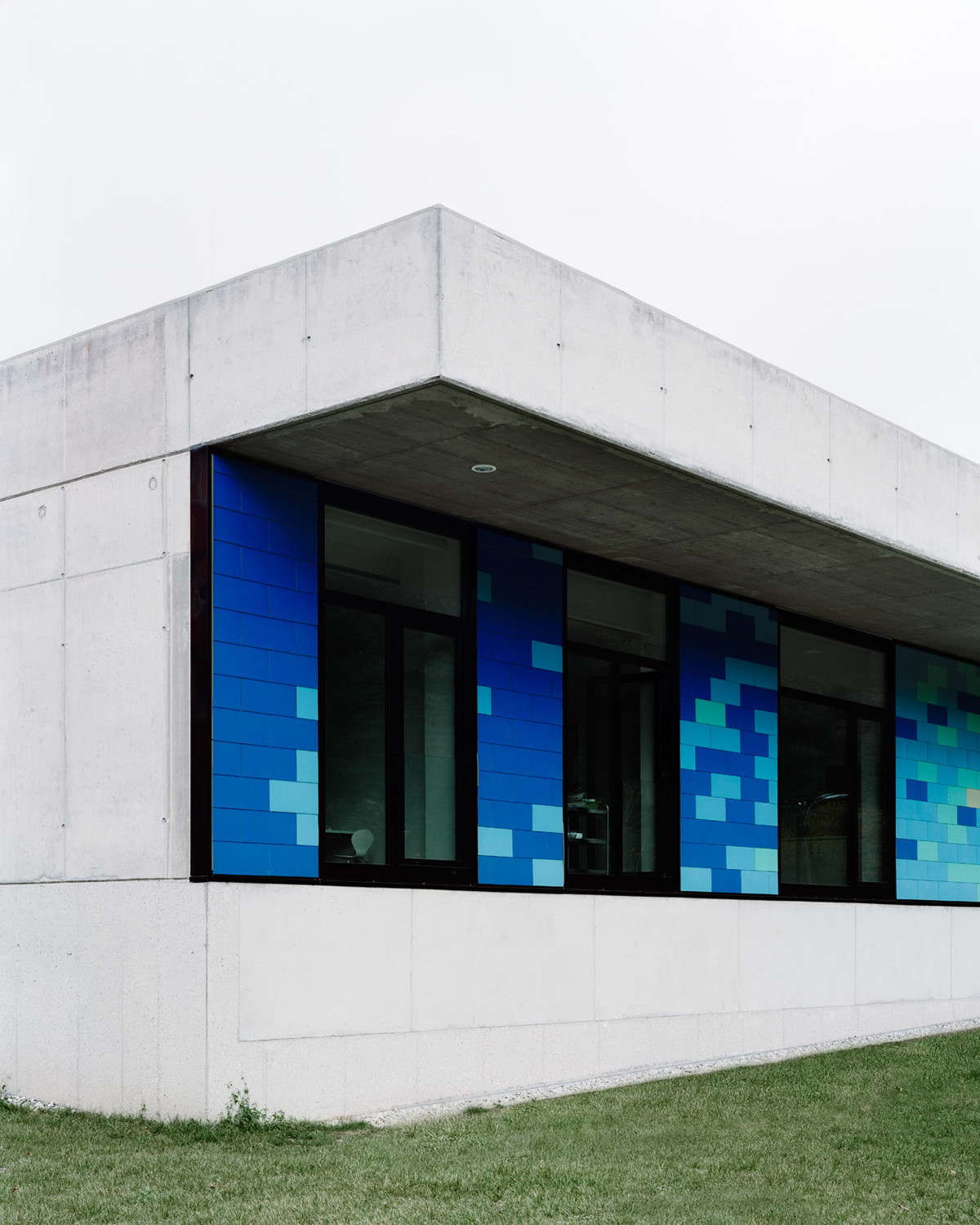

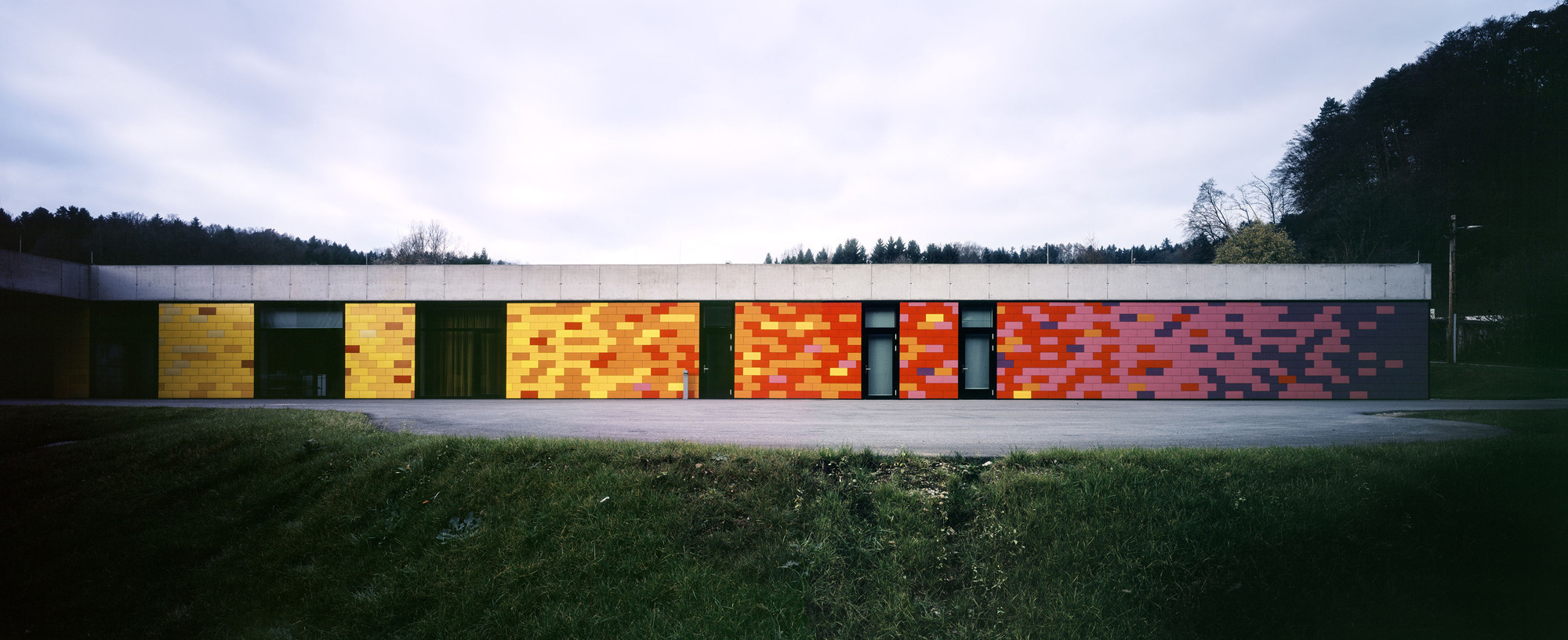

Der eingeschossige Bau mit dem etwas sperrigen Namen KIBE KAGes & MUG bietet Raum für rund 200 Kinder. Die Architekten nutzten die bestehende Topografie und schoben ihn rückseitig in den Hang, sodass er nur von der Stiftingtalstraße aus in Erscheinung tritt. Zu dieser Seite allerdings zeigt er sich markant: von Sichtbeton gerahmt, ziehen sich Faserzementplatten in Regenbogenfarben wie ein Pixelbild über die gesamte Südostfassade. Die Farben variieren von Grün-, Gelb-, Rot- bis hin zu Blautönen. Nur von wenigen Öffnungen und dem verglasten Eingang in der Mitte unterbrochen, ist die Fassade weitgehend geschlossen ausgebildet. Von außen nicht einsehbar, orientiert sich die Kinderwelt komplett nach innen.

Entsprechend der beiden Nutzer ist die Gliederung im Gebäude zweigeteilt: Vom gemeinsamen Eingang gelangen die Kinder in die voneinander unabhängig funktionierenden Einheiten auf der West- bzw. der Osthälfte des Gebäudes. Um jede Einheit verläuft eine Erschließungszone, an der sich die Gruppen- und Funktionsräume aneinanderreihen. Im jeweiligen Zentrum liegen Innenhöfe, die von verglasten oder nur überdachten Gängen in unterschiedlich große Außenräume gegliedert werden. Jeder Gruppe ist ein eigener Freiraum zugeordnet.

Wärmedämmung/Konstruktion
Der eingeschossige Baukörper wurde in Massivbauweise errichtet; die ihn umgebenden Außenwände in Ortbeton ausgeführt. Für die Sichtbetonabschnitte wählten die Planer eine 10 cm starke Innendämmung aus Schaumglas mit einer Wärmeleitfähigkeit von rund 0,040 W/mK, für die mit farbigen Faserzementplatten verkleideten Umfassungswände eine 16 cm starke Mineralwolldämmung mit einer Wärmeleitfähigkeit von 0,035 W/mK. Die zu den Innenhöfen zugewandten Wände wurden mit einem weiß verputzten Wärmedämmverbundsystem (WDVS) verkleidet. Dessen 16 cm starke Dämmschicht besteht aus expandierten Polystyrol-Hartschaum (EPS), seine Wärmeleitfähigkeit beträgt ebenfalls 0,035 W/mK.

Zusätzlich wurden die Innenseiten der Gangwände und -decken, sowie die Decken der Gruppenräume mit einer 5 cm dicken Akustikdämmplatte versehen. Dafür kommen nicht brennbare Holzwollemehrschichtplatten mit Steinwollekern und einer Deckschicht aus gebundener Holzwolle zum Einsatz, die die fertige Oberfläche darstellt. Neben der Wärmedämmung dienen sie vor allem der Schallabsorption.

Die extensiv begrünten Flachdächer erhielten eine 18 cm dicke Dämmlage und eine Gefälledämmung aus EPS. Der Nennwert der Wärmeleitfähigkeit der für hohe Belastung ausgelegten Dämmung beträgt 0,031 W/mK. Die Stahlbetonbodenplatte wurde unterseitig mit extrudierten Polystyrol (XPS) gedämmt, an den erdberührten Betonsockeln ist außenseitig eine Perimeterdämmung aus EPS aufgebracht. Als Trittschalldämmung kommt eine nicht brennbare Mineralwolle-Trittschalldämmplatte zum Einsatz.
