Vitus Freizeitbad in Everswinkel

Dachsanierung mit Steinwolledämmung

Schwimmen, planschen, rutschen und sich Wasserschlachten liefern können Groß und Klein im Vitus Freizeitbad in Everswinkel. Seit über 35 Jahren bietet das Erlebnisbad im Münsterland den Badegästen verschiedene Becken sowie einen Außenbereich. Doch feuchtwarme Luft und Chlordämpfe stellen besondere bauphysikalische Anforderungen an die Konstruktion von Schwimmhallen. Im Laufe der Jahre war die Gebäudehülle nicht mehr ausreichend dicht, der Wärmeverlust groß und eine Sanierung unumgänglich. Diese erfolgte nach einem Konzept des Planungsbüros Göttker & Schöfbeck. Es umfasste den Austausch aller Fenster, eine Erneuerung des Sockels an der gesamten Südseite und ein neues Dach. Eine nahezu 1.600 Quadratmeter große, fünfflächige Zeltdachkonstruktion mit vorgelagerten Flachdächern überspannt das Schwimmbad. Die Beanspruchungen durch hohe Temperaturen und Luftfeuchte aus dem Innenraum sowie eine Lüftungsanlage mit Überdrucksystem sind groß.

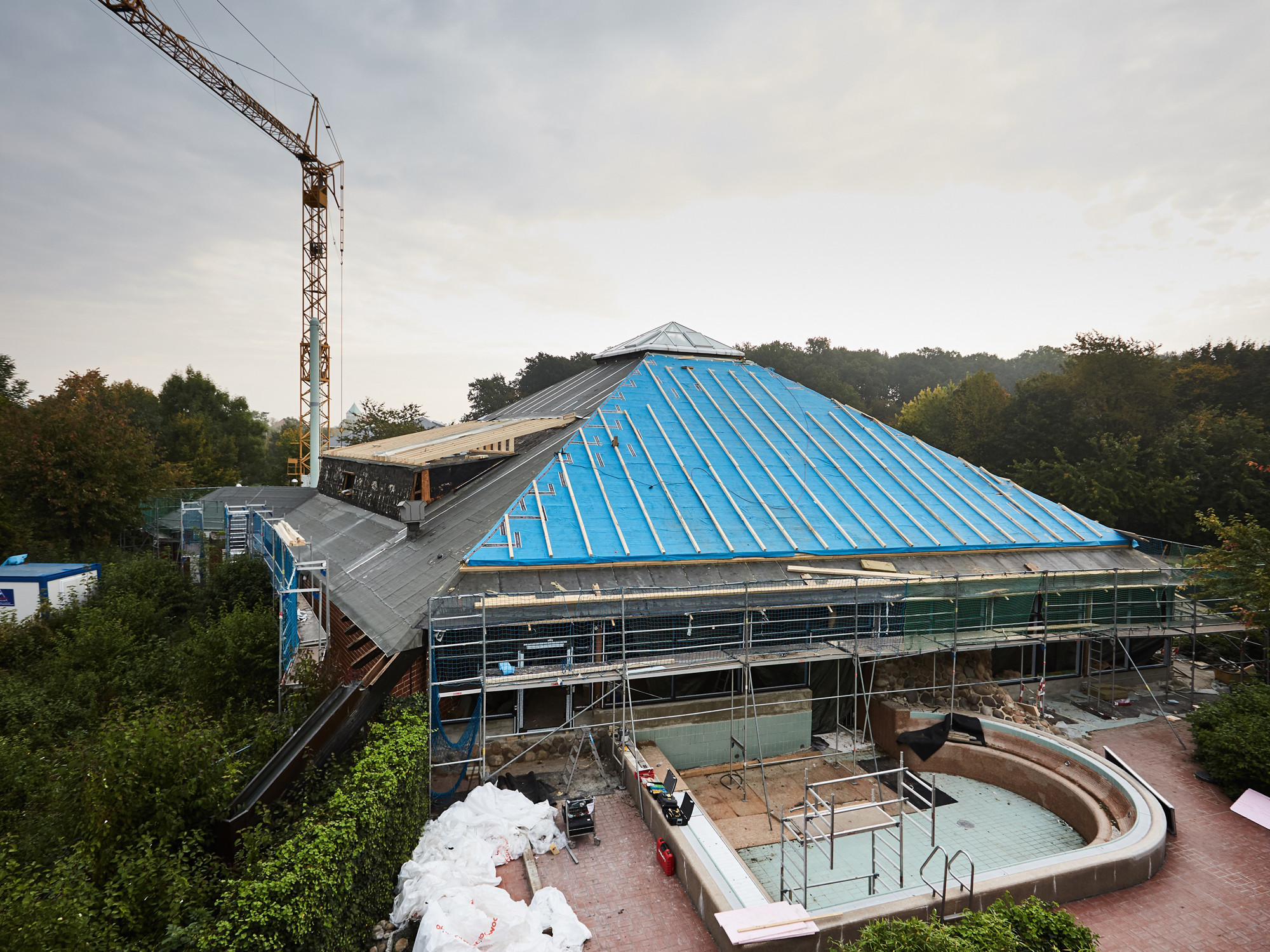

Im Laufe der Jahre war die Gebäudehülle nicht mehr ausreichend dicht, der Wärmeverlust groß und eine Sanierung unumgänglich

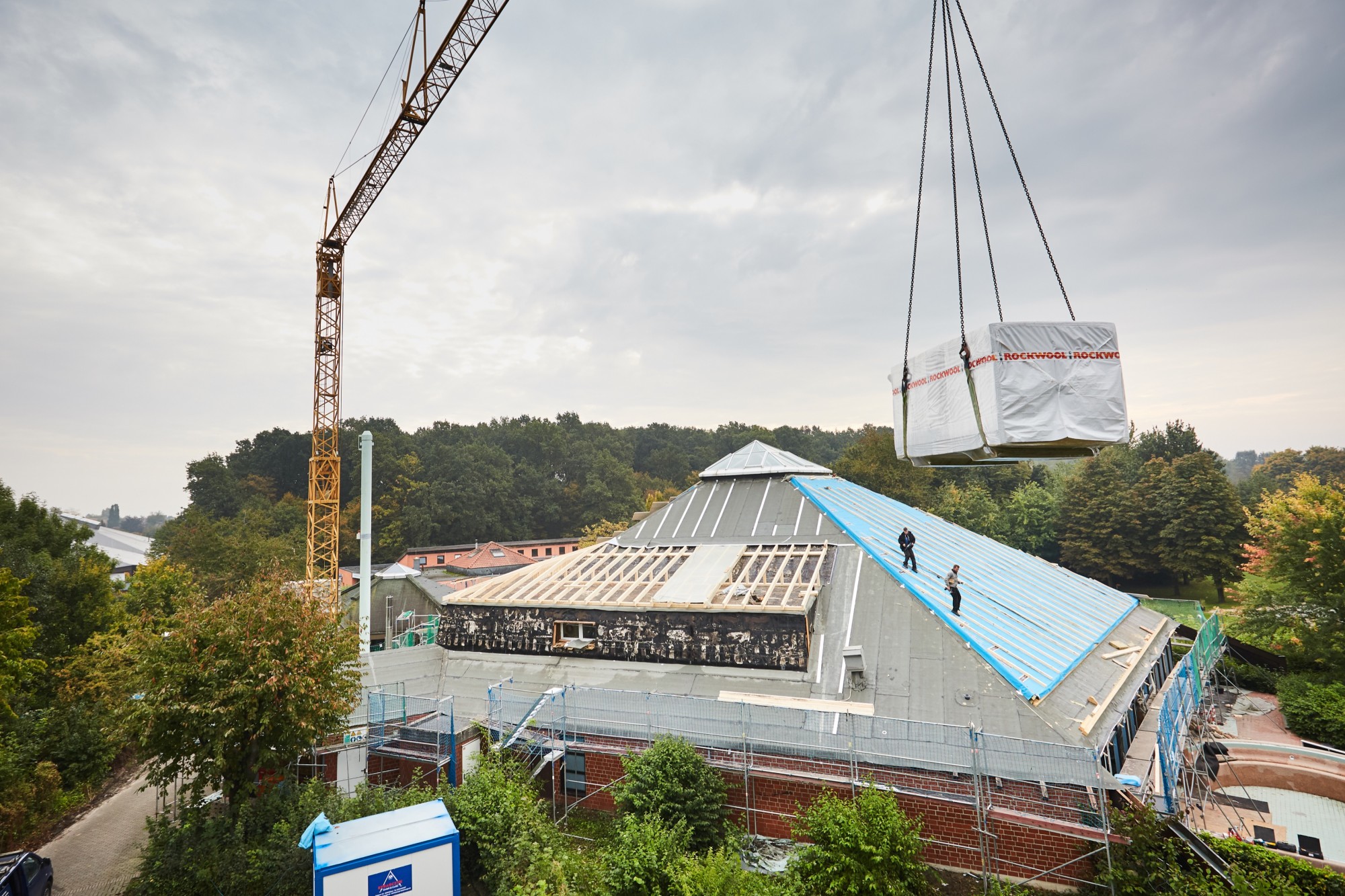

Das Sanierungskonzept vom Planungsbüro Göttker & Schöfbeck umfasst die Erneuerung der gesanmten Südfassade und des fünfflächigen Zeltdaches (1.600 m²)

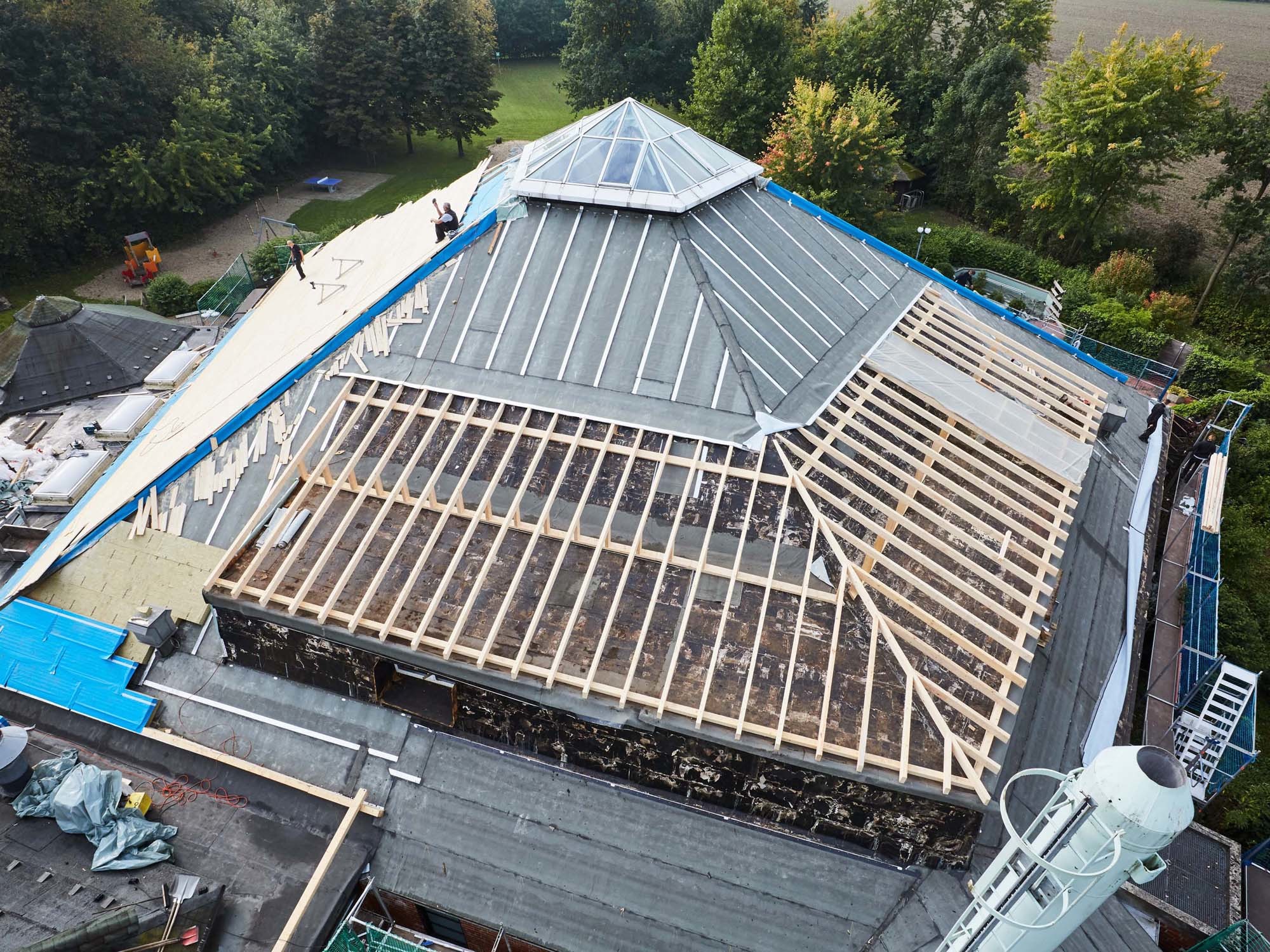

Das alte Dach wurde bis auf die Holzkonstruktion demontiert, nur die Lichtkuppel verblieb auf der Spitze

Wärmedämmung

Das alte Dach wurde bis auf die Holzkonstruktion demontiert, um einen neuen Aufbau mit einer lückenlosen Dampfsperre, einer zusätzlichen Belüftungsebene und einem diffusionsoffenen Dämmsystem zu schaffen. Nur die große Lichtkuppel verlieb auf der Spitze. Auf der vorhandenen Holzschalung über der Zeltdachkonstruktion wurde zuerst eine kaltselbstklebende, aluverstärkte Dampfbremse montiert und sorgfältig an die Fassade und alle aufgehenden Bauteile angeschlossen. Darauf sind zwei Lagen hochverdichtete Steinwolledämmplatten als Aufsparrendämmung verlegt; zuerst eine 14 cm starke Schicht und darüber eine 12 cm dicke Platte mit aufkaschierter Unterdeckbahn. Die Kaschierung erhöht zusätzlich den Witterungsschutz des wasserabweisenden Dämmstoffs. Die Steinwolledämmung ist diffusionsoffen, nichtbrennbar und schalldämmend; ihre Wärmeleitfähigkeit beträgt 0,035 W/mK.

Die acht Zentimeter hohe Belüftungsebene wurde durch eine Konterlattung geschaffen, die direkt auf die Dämmung geschraubt ist. Sollte wider Erwarten Wasser in die Konstruktion eindringen, könnte es über die Dämmung und die Belüftungsebene abtransportiert werden. Fixiert wird der gesamte Dachaufbau von 48 cm langen Doppelgewindeschrauben, die gegenläufig je Schraubenpaar befestigt wurden. Auf einer Rauhspundschalung aus 2,4 cm dicken Brettern befindet sich die Deckung aus Titanzink mit Doppelstehfalz.

Die Dachflächen machen rund 48 Prozent der gesamten Gebäudehülle aus. Ziel der Sanierung ist ein ungetrübtes Badevergnügen sowie eine Verbesserung des U-Werts um rund dreißig Prozent in der Gesamtbilanzierung des Energieverbrauchs.

Bautafel

Sanierung: Planungsbüro Göttker & Schöfbeck, Ostbevern
Projektbeteiligte:  Kurz und Fischer, Bottrop (Bauphysik), Rockwool, Gladbeck (Steinwolledämmung Masterrock GF und Technische Beratung)
Bauherr: GWE – Gemeindewerke Everswinkel
Fertigstellung: Errichtung 1981; Sanierung 2017
Standort:
Alverskirchener Str. 29, 48351 Everswinkel
Bildnachweis: Göttker & Schöfbeck, Ostbevern / Rockwool, Gladbeck
