BIM für die Elektroplanung
Add-ins für gängige Planungsprogramme
Auch wenn der große öffentliche Hype um BIM allmählich abflacht, bleibt seine Relevanz für reibungslose Planungsabläufe und einen unkomplizierten Austausch zwischen den beteiligten Gewerken groß. Ziel von BIM ist es, alle relevanten Daten und Bauteileigenschaften eines Gebäudes in einem zentralen digitalen Gebäudemodell zu integrieren, sodass sie für alle Planungsbeteiligte abrufbar sind. Das vermeidet Fehler und trägt zu einem zeit- und kosteneffizienten Ablauf bei.
Gallerie

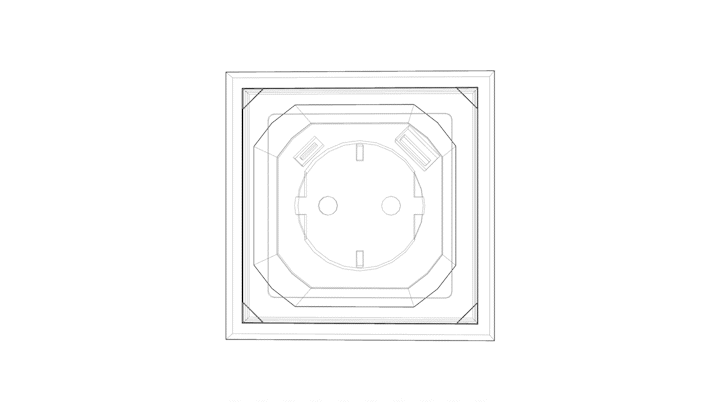

Die Firma Jung unterstützt mit ihrem BIM-Angebot die Integration der Elektroplanung in den BIM-Prozess. Die Produkte und Lösungen können mithilfe der kostenlosen Baugruppen-Konfiguratoren als Add-ins für Revit und Archicad in die gewohnte Planungsumgebung integriert werden. Dank der Nutzung als Baugruppen, werden falsche Produktkombinationen vermieden; zudem sind damit nachträgliche Anpassungen der Objekte und Daten einfach
Für Benutzer*innen anderer Planungsprogramme stehen in der PARTcommunity die BIM-Objekte der Jung-Produkte in über 120 gängigen CAD-Formaten zur Verfügung. Je nach bevorzugter Projektstruktur besteht die Möglichkeit, die Objekte als Einzelgeräte oder als Baugruppe einzufügen. Sie enthalten alle wesentlichen Produktinformationen, sind leistungsoptimiert und geometrisch auf das Nötigste reduziert.
Für Revit steht ein serverbasierter und ein lokal arbeitender Konfigurator zur Verfügung. Beim serverbasierten Switch Range Configurator ist aufgrund der online-Datengrundlage die Aktualität der Daten gewährleistet. Die Revit-Familien enthalten relevante herstellerspezifische Daten wie Artikelnummer und GTIN; dabei werden dank lokalisierter Produktdaten nur Artikel angeboten, die im jeweiligen Land auch tatsächlich verfügbar sind – Daten gibt es für die Sortimente in Deutschland, Frankreich, Niederlande und Großbritannien.
Gallerie
Die beiden Produktkonfiguratoren für Revit und Archicad funktionieren grundsätzlich ähnlich, jeweils angepasst an die Logik der Programme. Sie arbeiten lokal und müssen als Add-in bzw. Plug-in installiert werden. Anschließend stehen die Bibliotheken im Planungsprogramm zur Verfügung. Enthalten sind alle planungsrelevante Produkteigenschaften wie Material, Abmessungen und Leistungsmerkmale. Sie enthalten zudem elektrotechnische Symbole, die in der Grundrissansicht ausgespielt werden. Rahmen und Einbauten können flexibel kombiniert werden; unverträgliche Kombinationen werden durch eine Logikprüfung ausgeschlossen. Zudem lassen sich aus den Modellen exakte Stücklisten und Bestelllisten generieren.
