Die vorgehängte hinterlüftete Fassade (VHF) ist im europäischen Industrie- und Bürobau, zu Teilen aber auch im Wohnungsbau eine weitverbreitete Art der Gebäudehülle. Sie ist durch eine Luftschicht gekennzeichnet, die sich zwischen dem gedämmten Gebäude und der Wetterhaut befindet. Die Luftschicht sorgt für eine ständige Hinterlüftung der Außenhaut und trennt sie im Hinblick auf Feuchte und Wärme von der gedämmten Tragstruktur. Diese Trennung wiederum erlaubt es, eine geschlossene Dämmebene an der Außenseite des Gebäudes anzubringen. Die wetterberührte und somit wasserführende Schicht ist davon abgetrennt – sie bietet im Vergleich zu monolithischen Aufbauten einen verbesserten sommerlichen Wärmeschutz und im Winter Schutz vor Feuchteausfall in kritischen Bereichen der Konstruktion.

Bei der Gebäudesanierung bietet die VHF die Möglichkeit, mit entsprechenden Dämmstoffdicken und ohne Verlust der nutzbaren Grundfläche ein bestehendes Gebäude den gestiegenen energetischen Anforderungen anzupassen. Die VHF stellt dabei zwar eine bautechnisch aufwändige, aber auch bauphysikalisch günstige Bauweise für Gebäudehüllen dar.

Die Begrifflichkeiten für die VHF finden sich in der DIN EN 13119 Vorhangfassaden - Terminologie, in der sie als Kaltfassade beschrieben wird. Die für die VHF gültige Norm ist die DIN 18516 Außenwandbekleidungen, hinterlüftet. Der Aufbau einer vorgehängten hinterlüfteten Fassade besteht (von außen nach innen) grundsätzlich aus Außenhaut, Luftschicht, Dämmebene und Tragstruktur.

Außenhaut

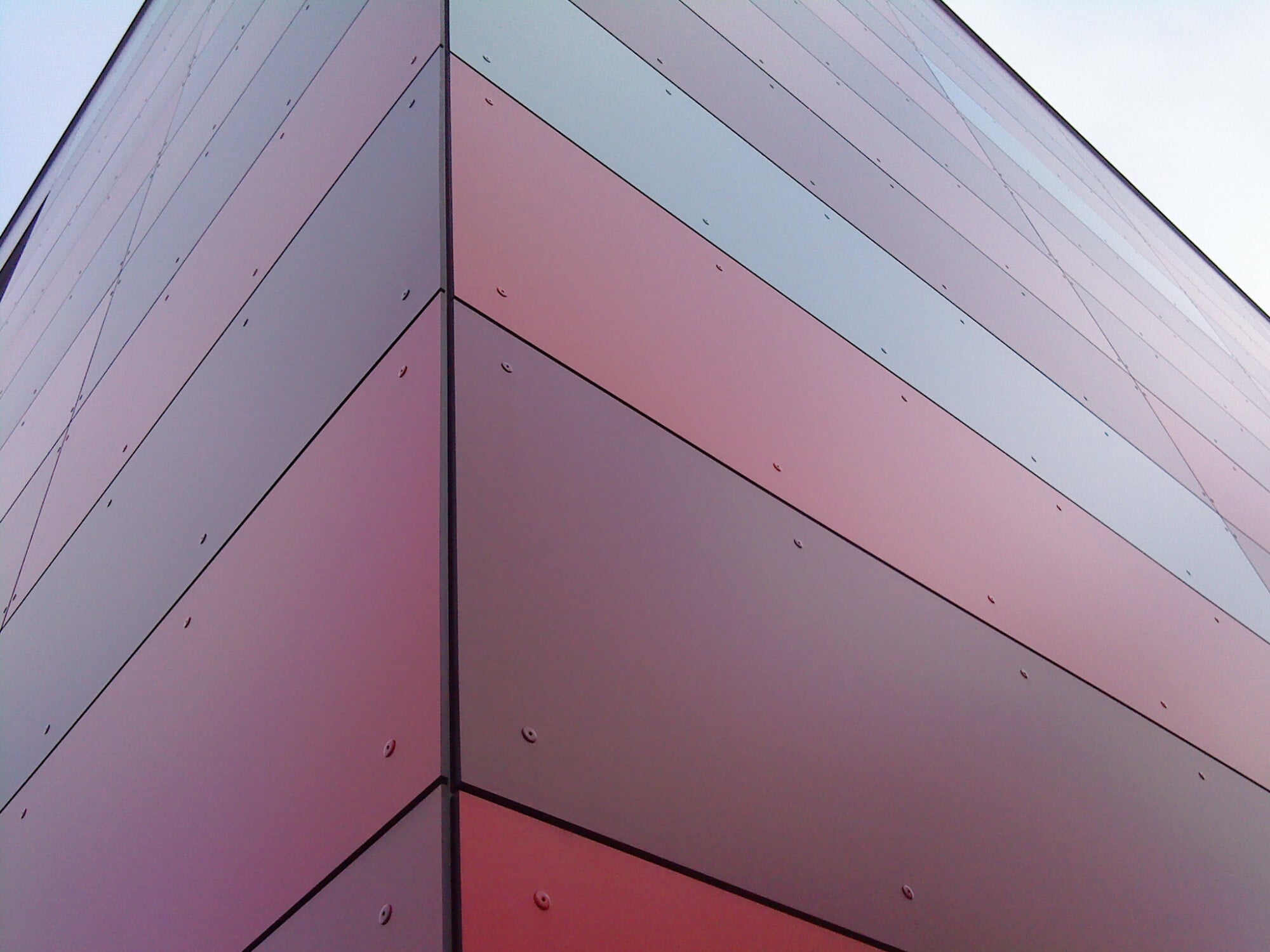

Die Außenhaut kann aus verschiedenen Materialien wie beispielsweise HPL-Plattenwerkstoffen, Metallblechen und Sandwichmaterialien, Kunststoffen, Faserzementplatten, mineralischen Plattenwerkstoffen, Natursteinplatten und Ziegeln ausgeführt werden. Sie bildet die eigentliche Wetterschutzschicht und weist Schlagregen sowie direkten Feuchteeintrag ab. Die Außenhaut ist auf einer Unterkonstruktion befestigt, die in der Regel aus Grund- und Konterlattung besteht und mittels Konsolen auf der Tragstruktur befestigt wird. Die Befestigungspunkte durchdringen die Dämmebene und bilden daher einen dauerhaften Schwachpunkt des Aufbaus. Sie sind deshalb und vor dem Hintergrund der Energieeinsparung (Wärmebrücken) möglichst klein und in geringer Anzahl auszuführen, um die Verbindungsfläche zwischen gedämmten und ungedämmten Bauteilen zu minimieren. Die Unterkonstruktion besteht aus Metallprofilen oder Holzbauteilen, die linien- oder rasterförmig angeordnet werden. Die Außenhaut wird darauf sichtbar oder verdeckt mit Schrauben, Nieten, speziellen Einhangprofilen, Hinterschnitt-Ankern etc. befestigt.

Luftschicht
Die Luftschicht ist durch Zu- und Abluftöffnungen mit der Außenluft verbunden und gewährleistet so eine dauerhafte Hinterlüftung. Es ist darauf zu achten, dass die Luftzirkulation nicht durch die Unterkonstruktion verhindert wird. Die Orientierung der Unterkonstruktion muss entsprechend gewählt und ausgeführt werden.

Dämmebene
Die Dämmebene umschließt im Idealfall das gesamte Gebäude nahtlos und nimmt in gleicher Ebene alle Öffnungselemente (Fenster, Türen) auf. Als Materialien werden zum Beispiel Mineralwolle, Holzfaserdämmstoffe, extrudiertes Polystyrol (XPS), Polyurethan und Glasschaum verwendet. Es kommen meistens Dämmstoffe der Wärmeleitfähigkeitsgruppen (WLG) 040 oder 035 zum Einsatz, wobei die Schichtdicke durch die Ausbildung der Unterkonstruktion frei variabel ist. Durch die Verwendung mehrerer Dämmschichten werden Wärmebrücken weiter verringert, da hierdurch Teile der Unterkonstruktion wiederum mit Dämmstoff verdeckt bzw. eingepackt werden können.

Tragstruktur
Die Tragstruktur nimmt die Kräfte auf und bildet den eigentlichen Raumabschluss des Gebäudes. Sie kann z.B. als Stahlskelett- oder Stahlbetonkonstruktion, Mauerwerk oder in Holzständerbauweise ausgeführt werden. Alle Lasten aus der VHF werden über das System aus Unterkonstruktion und Anbindungspunkten in die Tragstruktur abgeleitet. Fenster und Türen werden direkt an der Tragstruktur befestigt.
