Nachfolgend einige der vielen Möglichkeiten der Tagelichtlenkung:

• Verglasung mit Spiegelprofilen
• Reflektierende Lamellen
• Lichtlenkglas im Oberlicht

• Lichtstreuende Gläser

• Lichtschwert

• Laser-Cut-Paneele

• Diffuslichtumlenkung mit holographisch-optischen Elementen

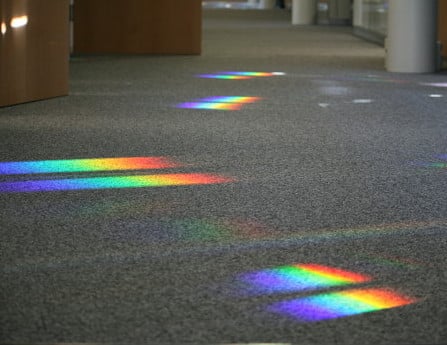

• Prismenplatten als Sonnenschutz mit Diffuslichtdurchlass
• Reflektorprofile im Scheibenzwischenraum (SZR) einer Isolierglasscheibe

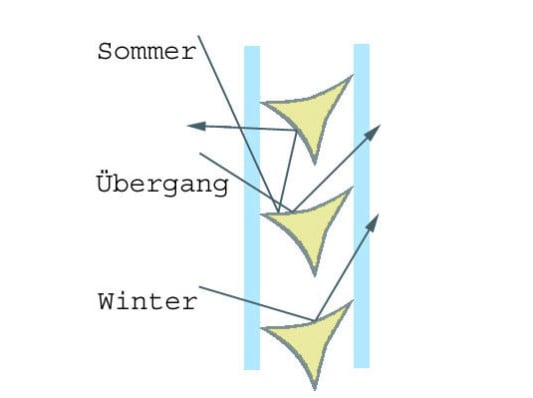

Sonnenstandsabhängige Lichtlenksysteme nutzen die jahreszeitliche Änderung des Sonneneinfallswinkels, um im Sommer die Strahlung weitgehend auszublenden und im Winter und den Übergangszeiten das Tageslicht in die Tiefe des Raums zu leiten. Ein mögliches sonnenstandsabhängiges System besteht z.B. aus fest angeordneten Reflektorprofilen im Scheibenzwischenraum einer Isolierglasscheibe. Die Scheiben sind teilweise mit einer Sonnenschutzbeschichtung (Metalloxidbeschichtung) versehen. Das Isolierglas wird wie üblich eingesetzt.

Die direkte Einstrahlung aus hohen Sonnenprofilwinkeln führt zu einer hohen Reflexion an den Spiegelprofilen. Der thermische Sonnenschutz ist sehr gut, der g-Wert der Verglasung liegt bei ca. 10%. Die direkte Einstrahlung aus mittleren und flachen Sonnenprofilwinkeln führt zu partieller Transmission des Sonnenlichts und zu partieller Lichtumlenkung in die Raumtiefe. Bei diffuser Einstrahlung wird das Licht nach oben in Richtung Raumtiefe abgegeben. Das Lichtlenksystem eignet sich vor allem für den Einsatz in Oberlichtbändern in vertikalen Fassaden. Abhängig von den technischen Erfordernissen des Objekts sowie der Ausrichtung und Neigung der Fassaden werden unterschiedliche Profilstellungen und -arten gewählt. Je nach Lamellenquerschnitt ist eine horizontale Durchsicht auf einem Flächenanteil von ca. 50% möglich.
