Plattenresonatoren besitzen die maximale Schallabsorption bei ihrer Resonanzfrequenz. Diese ist die Resonanzfrequenz des Masse-Federsystems, in dem die Platte als Masse und der Hohlraum als Feder wirken. Die Platte wird durch ihre flächenbezogene Masse charakterisiert.

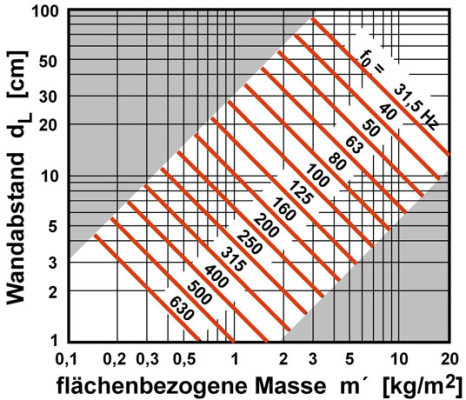

Die Resonanzfrequenz eines Plattenabsorbers kann dem Bild entnommen werden.

Beispiel
Soll eine Resonanzfrequenz von 100 Hz mit etwa 5 cm Wandabstand erzielt werden, so ist eine flächenbezogene Masse der Platte von ungefähr 5 kg/m² nötig, die z.B. durch etwa 8 mm dickes Sperrholz realisiert werden könnte.
Besteht die Absicht, eine Wandverkleidung aus 13 mm dicken Holzspanplatten (m´ ≈ 10 kg/m²) als Plattenschwinger für eine Resonanzfrequenz von 50 Hz zu nutzen, so ist dazu ein Wandabstand von ungefähr 10 cm erforderlich.

Das eingeschlossene Luftvolumen wirkt bei einem Plattenschwinger nur dann als Feder, wenn der Wandabstand gegenüber der Wellenlänge klein ist, näherungsweise kleiner als ein Zwölftel der Wellenlänge. Diese Bedingung wird durch die graue Fläche des Diagramms markiert.
