Der Neubau des Verwaltungs- und Medienzentrums am Churer Untertor geht auf einen zweistufigen Wettbewerb zurück, den das Frauenfelder Architekturbüro Staufer und Hasler gewonnen hatte. Sie ordneten das fünfgeschossige Gebäude hinter der Baulinie und der Straßenflucht an, so dass sich der Platz vor dem Haus zum Stadttheater hin öffnet und die Altstadtfront gestärkt wird.

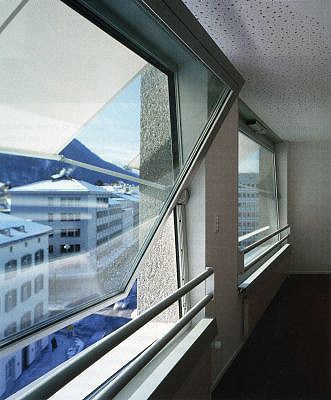

Auffallend an der eher kantigen Gebäudeform sind drei sanfte Knicke in der als monolithische Ortbetonkonstruktion ausgeführten Fassade: einer nach innen und zwei nach außen. Weitere markante Elemente des Neubaus sind die 244 großen Schwingflügelfenster in der Sichtbetonfassade.

Beschlagstechnik
Die Schwingflügelfenster sind aus thermisch getrennten Aluminiumprofilen hergestellt. Ihr Flügelrahmenanteil wurde auf ein Minimum reduziert, um besonders filigrane Ansichtsbreiten bei gleichzeitig guten Schallschutzwerten zu erhalten. Aufgrund der enormen Flügelgrößen von 3,3 x 2,0 m (B x H) und der besonderen Schallschutzverglasung erreichen die Fensterflügel Gewichte bis zu 400 kg. Um die hohen Lasten tragen zu können, wurde ein spezieller Beschlag aus Edelstahl entwickelt.

Angetrieben werden die großen Fensterflügel durch einen Kettenmotor mit Verriegelungskonsole, welche die Schubstangen der Flügel ent- bzw. wieder verriegelt. Der Antrieb erreicht einen maximalen Hub von 40 cm an den Fenstern im Innenhof und 60 cm an den Fenstern auf der Straßenseite. Um die Funktionstauglichkeit der Antriebe in Verbindung mit den Beschlägen bzw. den großformatigen Fenstern nachzuweisen, fanden mehrtägige Prüfungen in den Werkhallen des Fensterherstellers statt. Die Montage der Schwingflügelfenster gestaltete sich wegen der Sichtbetonfassade und der hohen Flügelgewichte als schwierig und erforderte besondere Fähigkeiten der Montagetrupps sowie spezielles Hebewerkzeug.
