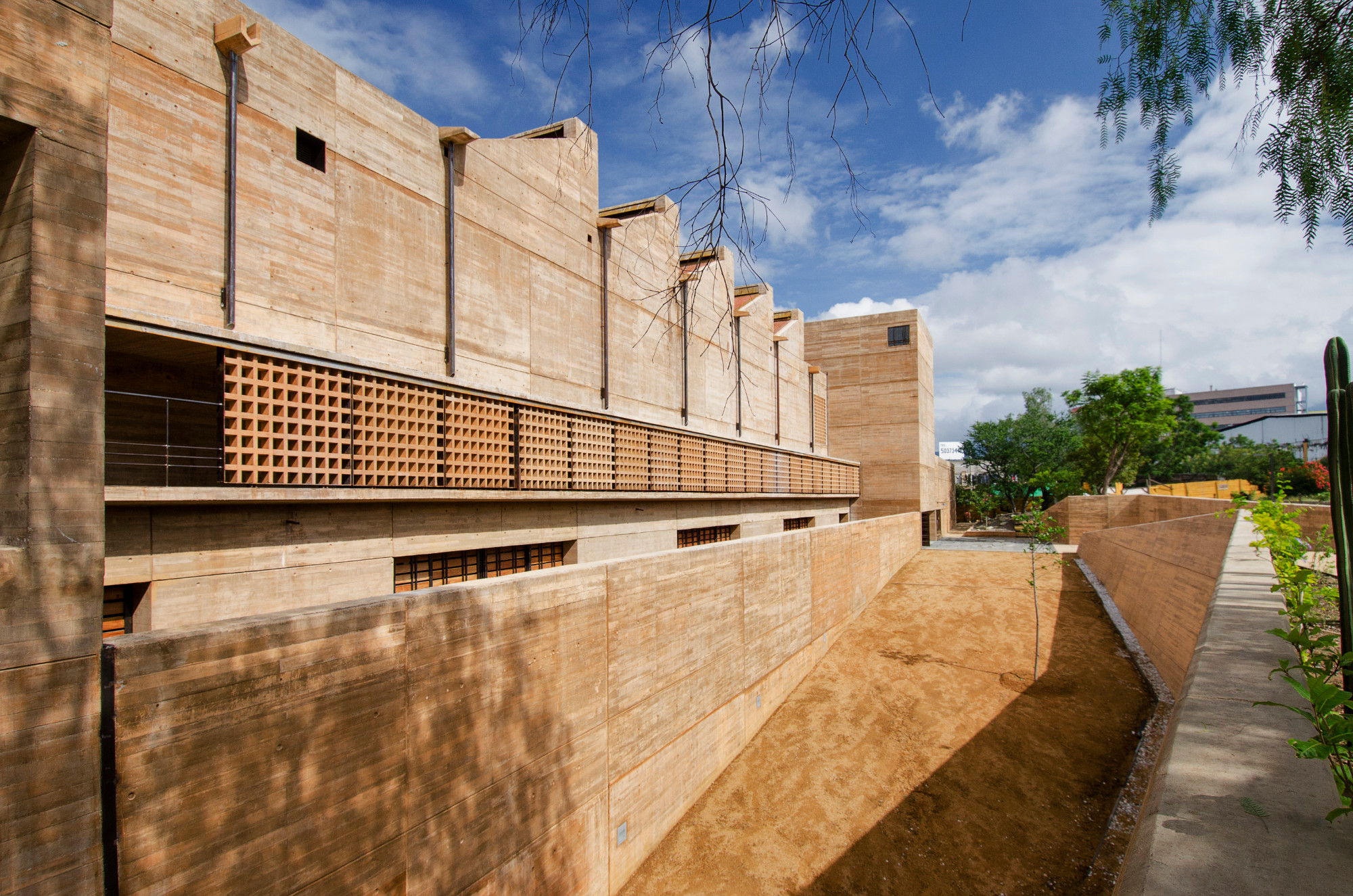

Das Historische Archiv in der mexikanischen Stadt Oaxaca ist Teil des Parks „Las Canteras“ und besetzt dort eine Fläche, auf der annähernd ein städtischer Block Platz finden würde. Der östlich des Zentrums gelegene Standort ist für die Baugeschichte des Ortes bedeutend: Ursprünglich befand sich hier ein Steinbruch, in dem der grünliche Stein abgebaut wurde, der die Mauern der historischen Gebäude der Altstadt prägt. Mit seiner schieren Größe zeigt das neue Archiv den Wert, der der wechselhaften Geschichte von Oaxaca zugemessen wird. Mit dem Bauwerk, das vom Büro Mendaro Arquitectos aus Madrid entworfen wurde, soll sie in all ihren Facetten bewahrt und an die nachfolgenden Generationen weitergegeben werden.

Trotz der Weitläufigkeit der baulichen Anlage und dem einheitlichen Material Sichtbeton wirkt das Ensemble durch seine Gliederung nicht zu wuchtig oder monoton. In ihrer räumlichen Vielfalt und Detaillierung erinnert die Architektur stellenweise an Bauwerke des letzten Jahrhunderts, vornehmlich der 1960er-Jahre. Diese Illusion wird durch die Detailzeichnungen des Architekten Ignacio Mendaro Corsini verstärkt, die in einer vordigitalen Zeit entstanden zu sein scheinen. Konkreter Bezugspunkt für den Bau war auf Wunsch der Bauherrschaft das Archiv in Toledo, das Mendaro Arquitectos im Jahr 2000 fertiggestellt haben.

Durchlässig versus abgeschottet

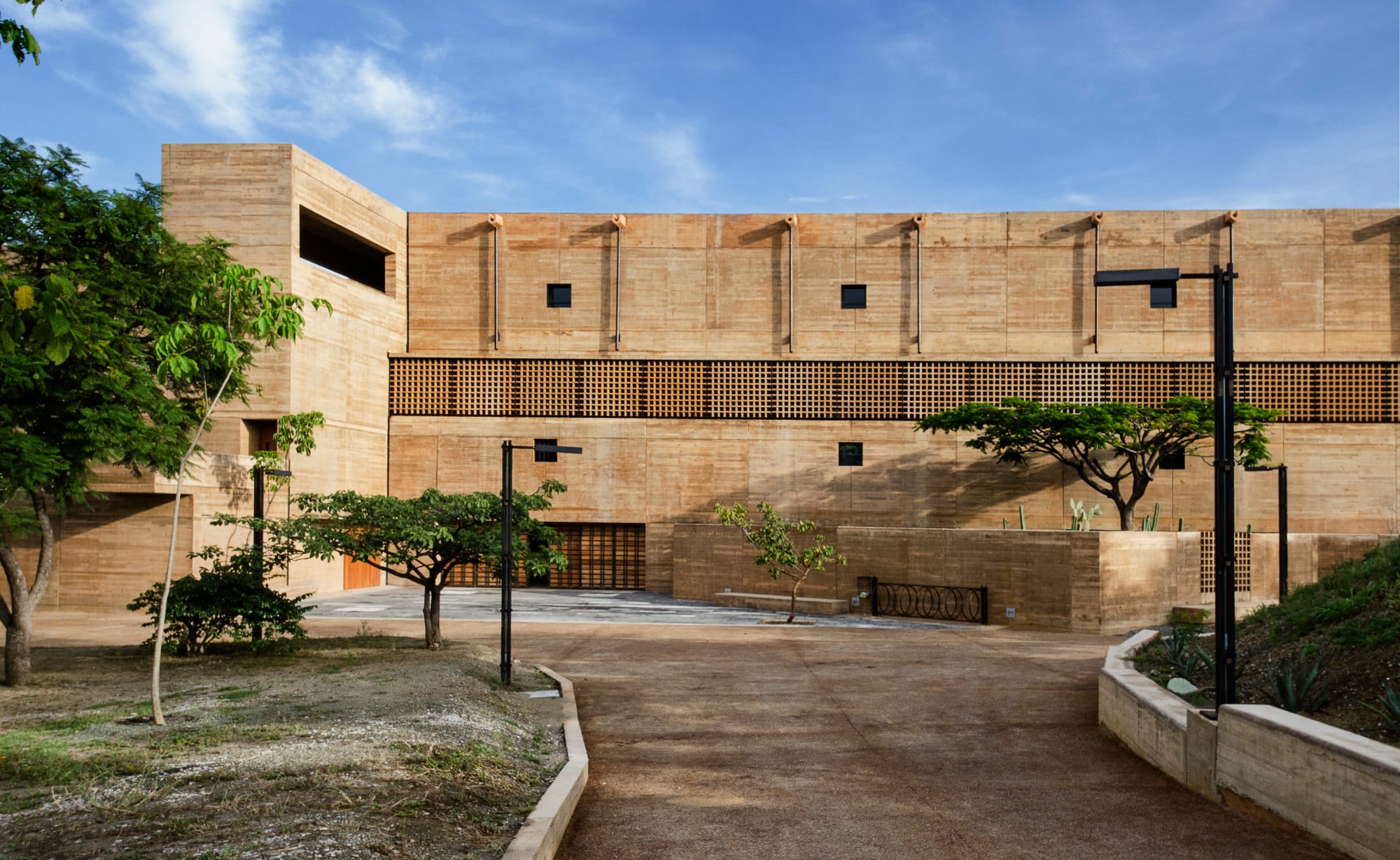

In dem Gebäude sind öffentlich zugängliche Bereiche mit Bibliotheken, Vortragssälen, Studierräumen und einer Cafeteria sowie geschützte Zonen für das Analysieren, Restaurieren und Bewahren des Archivmaterials untergebracht. Das Planungsteam ordnete die Räume mit Publikumsverkehr winkelförmig in Richtung des Parks an. Aufgrund des örtlichen Gefälles sind die beiden entsprechenden Zugänge im Süden im Untergeschoss und im Westen im Erdgeschoss platziert. Nordöstlich dieser prägnanten Hauptbauwerke liegt – verteilt auf kleinere Volumina – der abgeschlossene Archivbereich, an den die Verwaltung und ein Parkplatz für Mitarbeitende grenzen.

Die sorgsam inszenierten Übergänge zwischen Innen und Außen, die Ein- und Durchblicke sowie der differenzierte Umgang mit Tageslicht prägen das räumliche Erlebnis im Inneren des Gebäudes. Neben Sichtbeton sind dunkles Holz und schwarzer Stahl die dominierenden Materialien. Abwechslungsreich bepflanzte Patios, in die auch vorhandene Bäume integriert wurden, lockern die Bebauung auf. Nach dem Wunsch des Planungsteams sollte der Gebäudekomplex auch Besuchende des angrenzenden Parks anziehen, die nur durch das Ensemble flanieren wollen. Dafür wurde zwischen den beiden öffentlichen Zugängen eine Passage geschaffen, die das Innere erlebbar macht und unter anderem an der Cafeteria vorbeiführt.

Schalung: Feine Holzmaserung auf ockerfarbenem Beton

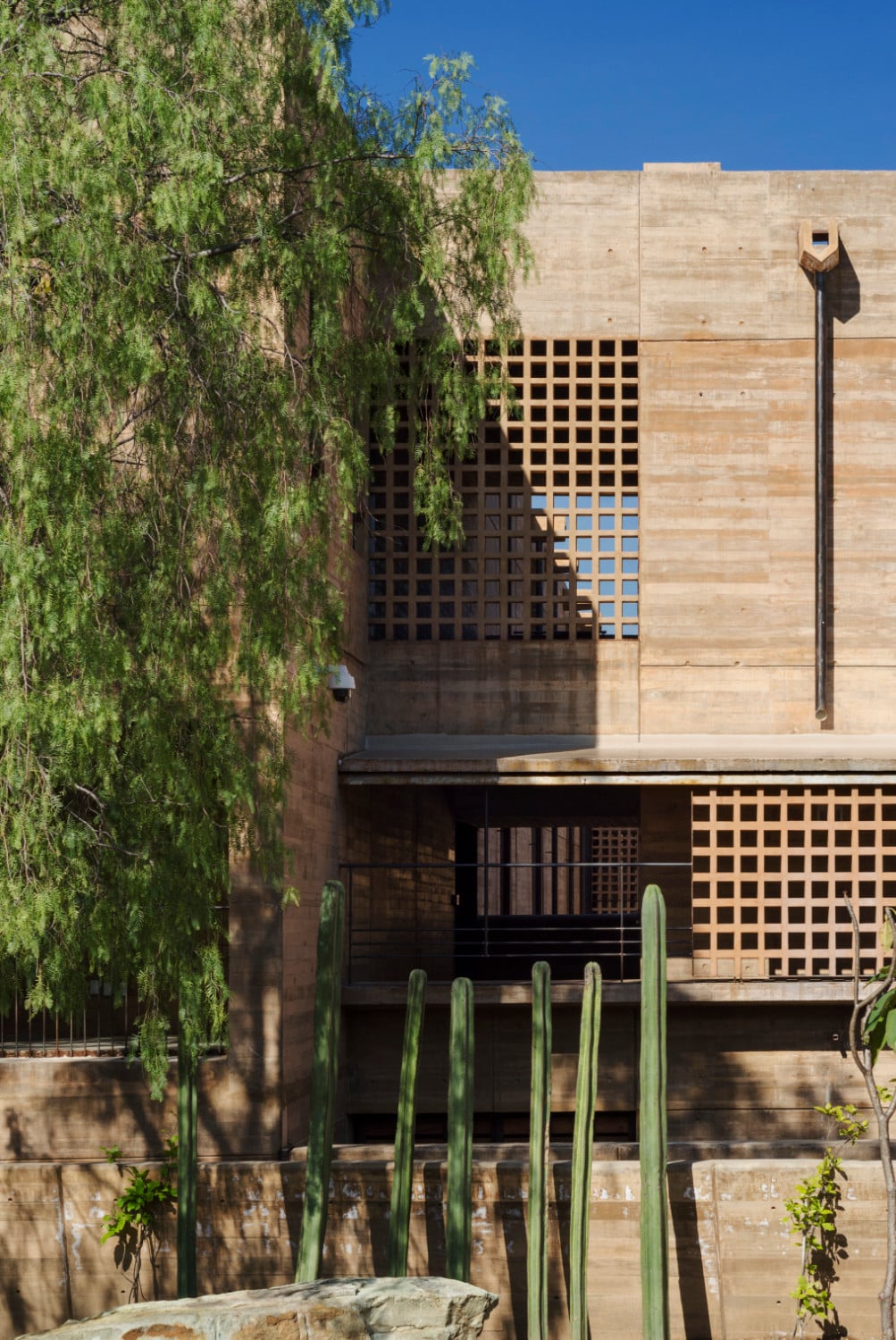

Lehmfarben pigmentiert und mit Brettern verschalt zeigen sich die Sichtbetonwände des Historischen Archivs. Der Farbton soll Bezug nehmen auf die Berglandschaft westlich von Oaxaca, in der vornehmlich Mixteken, mexikanische Ureinwohner, leben. Die richtige Nuance beziehungsweise Betonrezeptur wurde anhand von 40 Mustern ermittelt, die vorab angefertigt wurden.

Der Bau ist einschalig in Beton ausgeführt, die Wände sind 40 cm dick. In Oaxaca ist es das ganze Jahr über warm, sodass vor allem für ausreichend Speichermassse und eine gute Belüftung gesorgt werden musste. Da das Bauwerk in einem erdbebengefährdeten Gebiet steht, sind die Bauteile überdurchschnittlich stark bewehrt, was die Verwendung von selbstverdichtenden Beton erforderlich machte.

Bretter-, Gitter- und verlorene Schalung

Für die Ortbetonwände ließ das Planungsteam Stahlrahmenschalungen einsetzen, auf die eine Schalhaut aus horizontal angeordneten, 10 cm breiten Brettern aufgebracht wurde. Das gewünschte Schalungsbild ermittelte man an den später nicht mehr sichtbaren Außenwänden des Untergeschosses, wo testweise mit verschiedenen Brettern geschalt wurde.

Nach Süden und Westen finden sich an der Fassade im ersten Obergeschoss verandaartige Bereiche, die mit einem Band aus offenen Gitterstrukturen bekleidet sind; auch Teile der Umfassungsmauern und ein brückenartiger Übergang im Inneren des Ensembles zeigen diese durchlässige Haut aus Beton. Hergestellt wurden die Bauteile vor Ort mit speziellen Stahlschalungen.

Für die dreieckigen Durchbrüche, die vor allem Wände des Archivbereichs prägen, ließ das Planungsteam aus Stahlblechen geschweißte hohle Prismen mit dreieckiger Grundfläche verwenden, die als verlorene Schalung in die Bewehrung gehängt wurden. Stellenweise kamen zudem langgestreckte Hohlkörper aus Polyurethan zum Einsatz, die man vertikal zwischen die Bewehrung montieren ließ. Durch diese später unsichtbaren Elemente konnte an Stellen, die für die Tragwirkung nicht relevant sind, Beton und Stahl eingespart werden. -chi
