Geländer und Brüstungen schützen vor Abstürzen und sorgen für Verkehrssicherheit. Sie unterliegen strengen Auflagen, etwa den vorgeschriebenen Brüstungshöhen von neunzig bzw.110 Zentimetern. Auch bei Beschädigungen muss die Verkehrssicherheit sowie die Trag- und Standfestigkeit gewährleistet bleiben. Sie dürfen nicht selbst zur Gefahr werden – etwa durch herabfallende Bruchstücke oder scharfkantige Splitter, die Verletzungen hervorrufen könnten. Die Planung und Ausführung von Glasgeländern ist daher besonders anspruchsvoll.

Warum entsteht Glasbruch?

Glas ist spröde und zerbricht in scharfkantige Teile. Drei Hauptursachen sind bei Treppen und Geländern relevant:

• Unsachgemäße Montage
  Montagefehler, vor allem bei starr oder zu fest eingespannten Gläsern, führen häufig zu lokalen Spannungen. In der Folge bilden sich Risse und es kommt zum Glasbruch. Absturzsichernde Verglasungen unterliegen daher strengen Prüf- und Montagevorgaben.

• Materialfehler
  Auch Materialfehler können Glasbruch verursachen. Herstellungsprozesse wie das thermische Vorspannen beeinflussen die Glasstabilität. Eine unsachgemäße Handhabung kann zu verminderter Festigkeit, Rissbildung oder spontanem Bruch führen.

Stöße und Beschädigungen

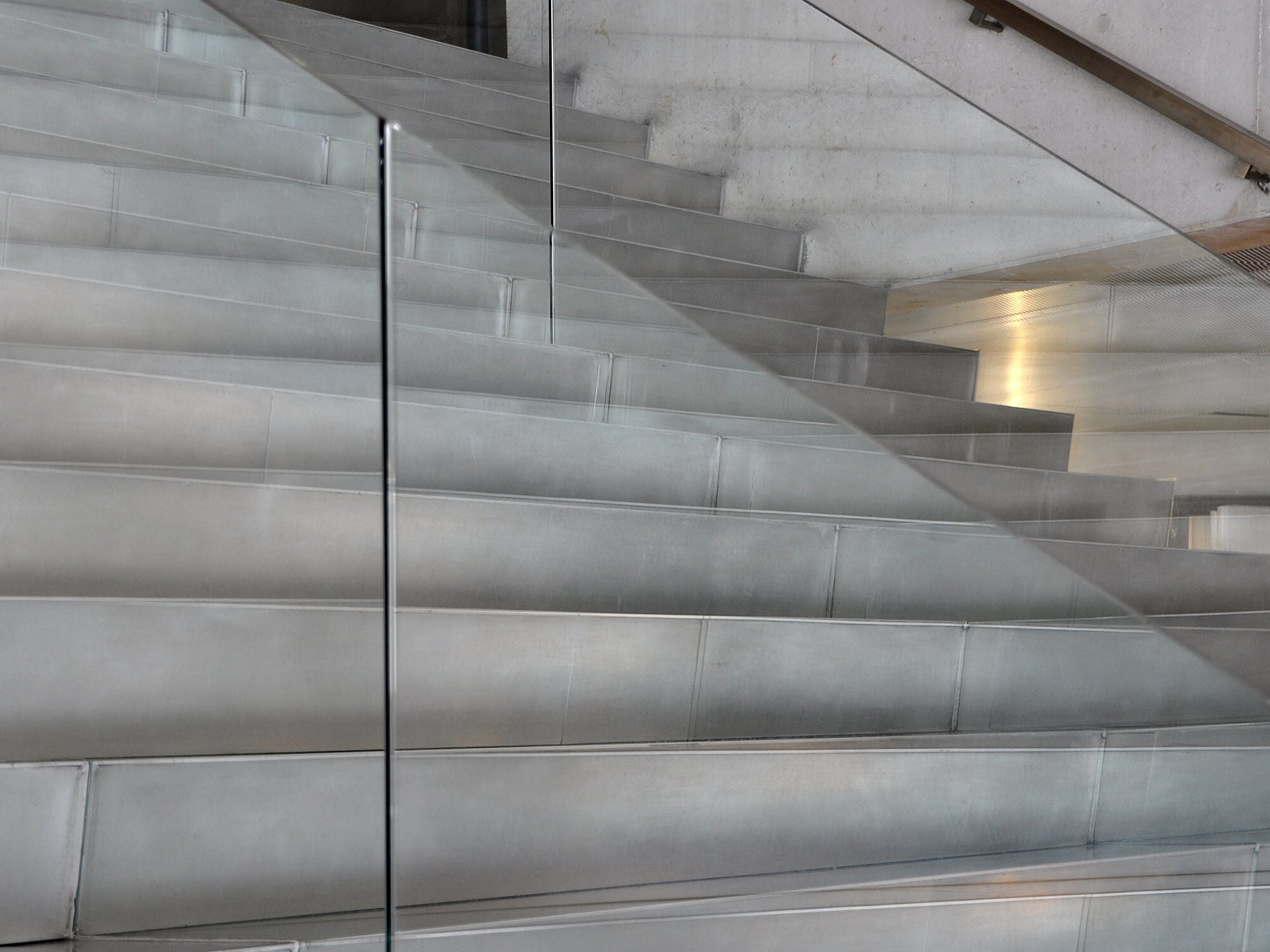

Aufgrund der hohen Frequentierung von Treppen ist mit einem „Anprall“ durch Personen oder Gegenstände zu rechnen. Für Glasgeländer und -brüstungen in öffentlich zugänglichen Räumen sind daher horizontale Nutzlasten von 1,0 kN/m (bzw. 2,0 kN/m) anzusetzen. Höhere Stoßkräfte oder Vorschädigungen, insbesondere an den Glaskanten, können zum Glasbruch führen, da bereits kleinste Kantenschäden die Zugfestigkeit des gesamten Glases erheblich reduzieren und damit das Risiko für spontane Brüche ohne sichtbare Ursache erhöhen.

Was schützt vor Glasbruch?

Weil Glasbruch nie auszuschließen ist, schreibt die DIN 18008-4: Glas im Bauwesen – Bemessungs- und Konstruktionsregeln – Teil 4: Zusatzanforderungen an absturzsichernde Verglasungen den Einsatz von Verbundsicherheitsglas (VSG) in öffentlich zugänglichen Bereichen vor (bis auf wenige Ausnahmen, s.u.) Verbundsicherheitsglas besteht aus zwei Glasscheiben mit einer dazwischenliegenden Folie, die im Bruchfall die scharfkantigen Splitter zusammenhält und ihr Herabfallen verhindert. Außerdem entlastet die Folie die lokale Bruchstelle und sichert im Fall eines Bruches die Resttragfähigkeit und damit die Absturzsicherung.

Konstruktionsweisen von Glasbrüstungen

Je nach Bauweise wirken horizontale Lasten und Stöße unterschiedlich. Deshalb gelten verschiedene Anforderungen an Glas, Befestigung, Montage und Nachweispflicht. Es gibt drei Kategorien:

• Kategorie A

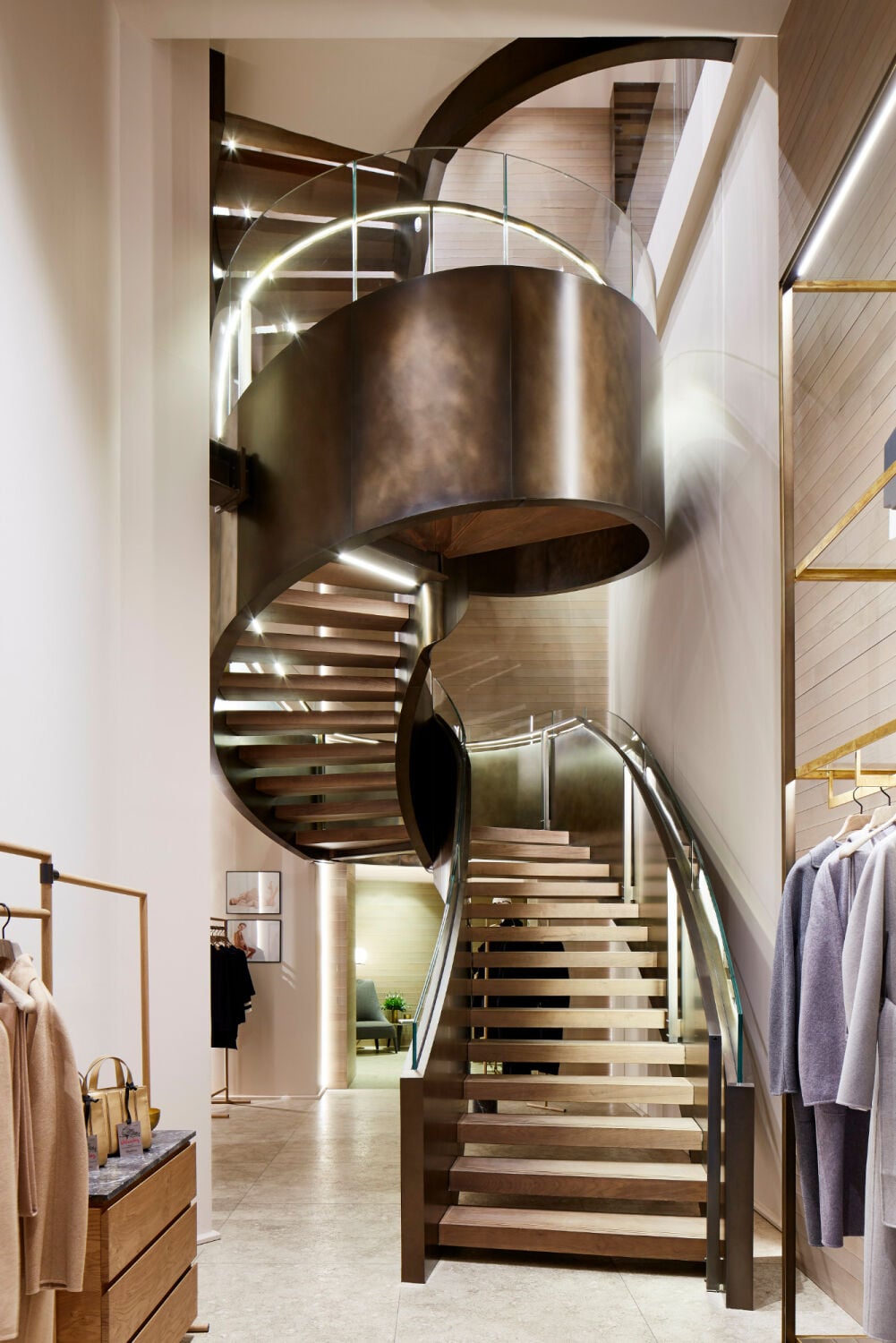

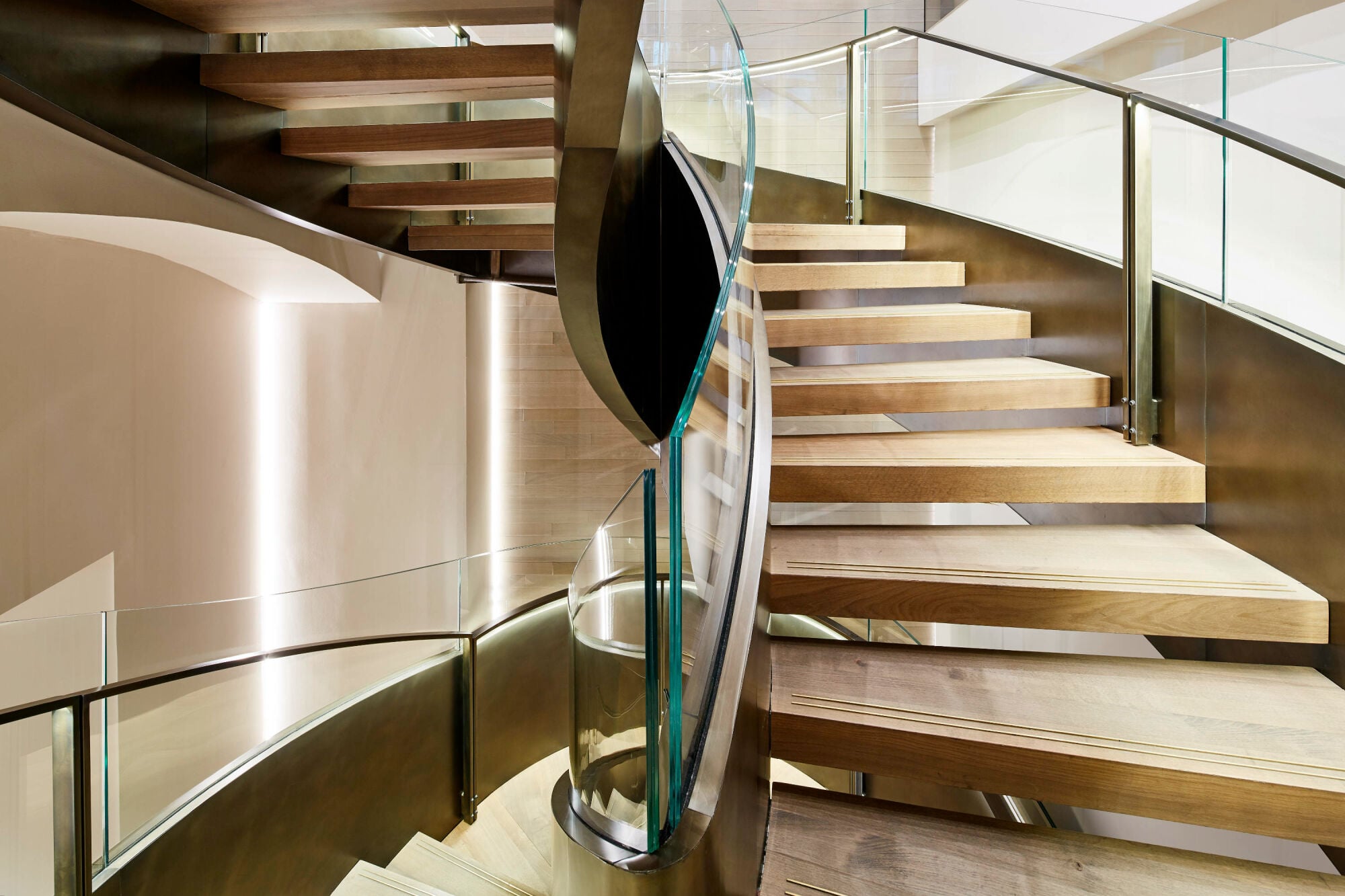

  Linienförmig gelagerte Verglasungen ohne stützende Konstruktion, etwa Ganzglasbrüstungen. Hier schützt allein das Glas, das zwingend aus Verbundsicherheitsglas bestehen muss. In einer Bodenschiene eingespannte Ganzglasbrüstungen ohne Handlauf gehören zu den anspruchsvollsten Ausführungen. Sie erfordern stärkere Glasdicken, größere Einspannlängen (üblicherweise mindestens zehn Zentimeter), eine elastische Lagerung, einen Kantenschutz und hohe Präzision bei der Montage.

• Kategorie B
  Eingespannte Verglasungen mit durchgehendem Handlauf. Der Handlauf stabilisiert die Glasbrüstung und überträgt im Schadensfall Lasten auf angrenzende, intakte Scheiben. Auch hier sind die Vorgaben an Einspannung, Lagerung und Montage exakt einzuhalten.

• Kategorie C
  Verglasungen als Teil einer Geländerkonstruktion, etwa als Ausfachung (C1), Verkleidung unterhalb des Brüstungsriegels (C2) oder hinter tragenden Holmen (C3). In allen drei Varianten tragen Holme, Pfosten und Riegel die Lasten, nicht das Glas. Im Vergleich mit Kategorie A und B sind die Anforderungen an Material und Montage niedriger. So reicht in manchen Fällen bei C1 und C2 der Einsatz von Einscheibensicherheitsglas (ESG). Ein Schutz von freiliegenden Glaskanten ist jedoch auch hier erforderlich.

Wartung und Pflege

Absturzsichernde Verglasungen erfordern eine regelmäßige Wartung, um Sicherheit und Tragfähigkeit zu gewährleisten. Denn besonders Dichtstoffe in Fugen, Gummifüllungen von Auflagern und zwischen Halterung und Glas, aber auch Folien und Schrauben können sich durch äußere Einflüsse oder Alterung verändern, lockern und verziehen. Das erzeugt Spannungen, die das Glas beschädigen oder Brüche auslösen können. Besonders ältere oder der Witterung ausgesetzte Glasbrüstungen sind gefährdet.
