Definition und Übersicht Schalungen

Im Zusammenhang mit dem Begriff Schalung ist auf länderspezifische Definitionen zu achten, einerseits um die Leistungen richtig und umfassend zu beschreiben und anderseits zu wissen, welche Leistungen zu kalkulieren sind. In der Praxis tritt in der Bauausführung dahin gehend immer wieder Streitpotenzial auf, welche Leistungen mit den vereinbarten Preisen tatsächlich abgegolten sind und welche Leistungen gesondert auszuschreiben gewesen wären, aber vergessen wurden. In der Literatur werden häufig die Begriffe Schalung, Schalungsgerüst und Rüstung verwendet.

Beispiel einer Kletterschalung

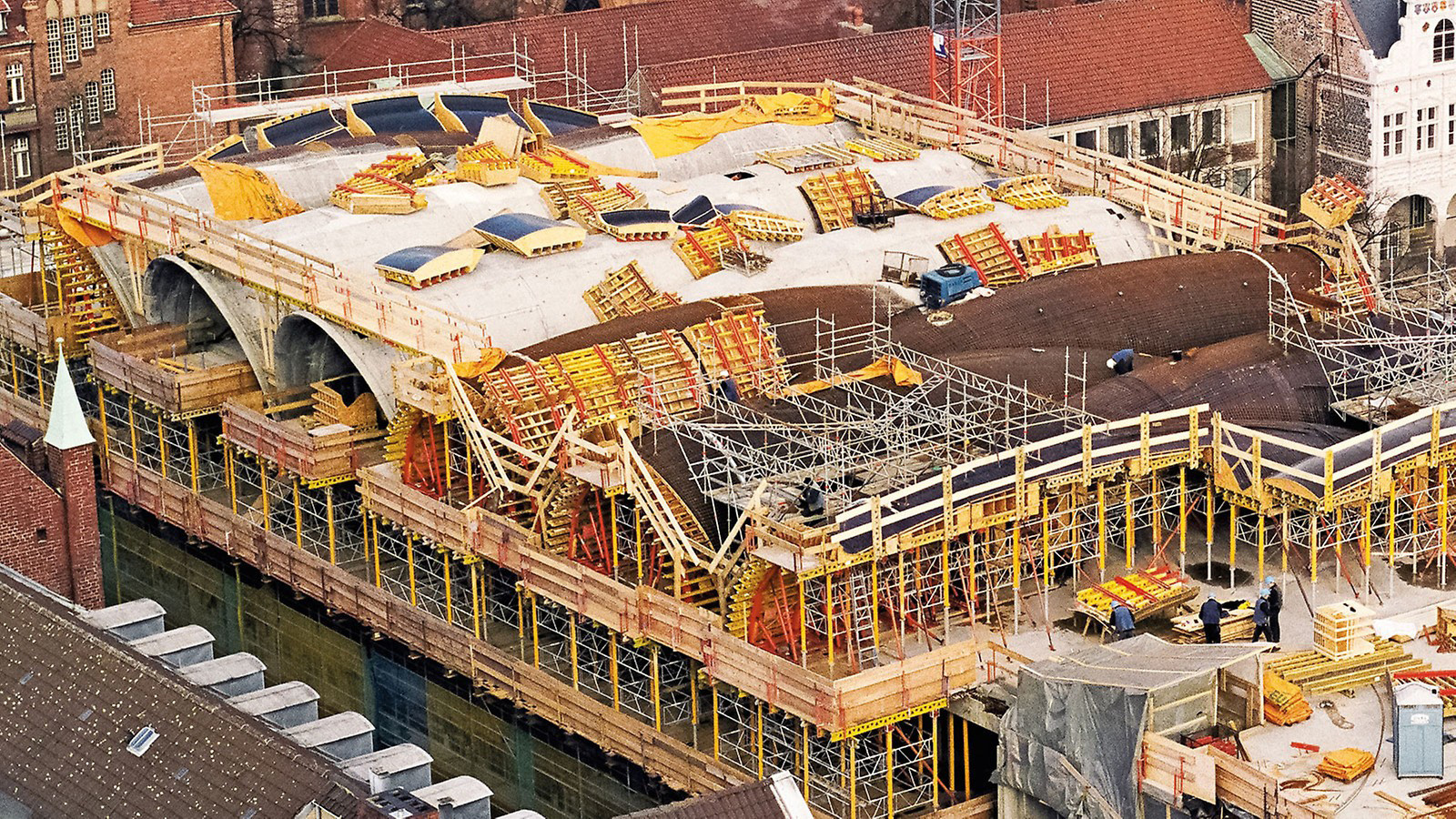

Herstellung von komplex gekrümmten Stahlbetonbauteilen mit maßgeschneiderten Schalungen

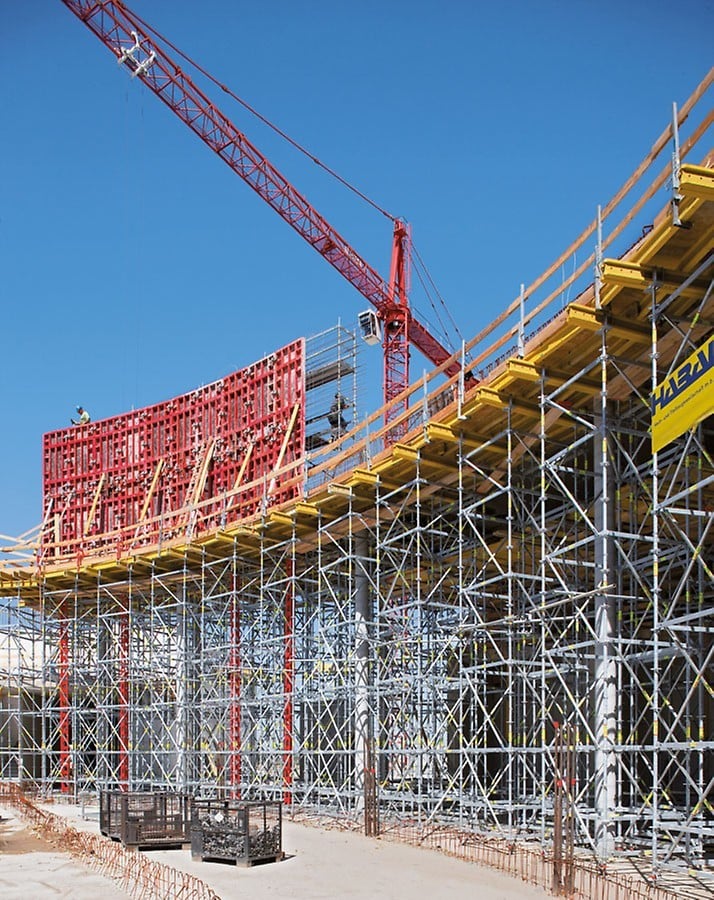

Beispiel Traggerüst

Schalung
Als Schalung werden Systeme verstanden, die dem Beton direkt als Gussform dienen und wesentlich für die Form und für das Aussehen der Betonoberfläche sind. Die Belastungen aus dem Frischbetondruck werden über die Schalungshaut auf die Aussteifungselemente übertragen und in Lastaufnahme- und/oder auf Lastableitungselemente (direkt mit den Systemen kombiniert) weitergeleitet.

Schalungsgerüst
Ein Gerüst ist eine Zusatzausrüstung, die bei größeren Unterstellungshöhen, bei höheren Lasten, bei geneigten Aufstandsflächen oder bei geneigten Bauteilen erforderlich werden kann. Gerüste können als reine Arbeitsgerüste eingesetzt werden oder als Kombination in der Form von Traggerüsten, die auch die Lastableitung übernehmen. Schalungsgerüste können als komplette Systeme von Herstellern bezogen und nach deren Verwendungsanleitungen auf- und abgebaut sowie umgesetzt werden.

(Brücken)-Traggerüste
Die Traggerüste (auch Rüstungen genannt) werden vorwiegend im Ingenieurbau und in den Bereichen des Brückenbaus eingesetzt und bestehen aus schweren Metallbauteilen. Als Basis für die Anzahl und Anordnung der Trag- und Aussteifungselemente sowie der Verbindungsmittel dienen statische Berechnungen.
