Dachentwässerung und Dachgefälle bei Gründächern

Dachbegrünungen speichern zwar einen Großteil der Niederschläge; Überschusswasser muss jedoch über Dachabläufe bzw. Wasserspeier oder innen liegende und eingebaute Dachrinnen sowie Notüberläufe abgeführt werden. Welcher Anteil des Niederschlagwassers abzuführen ist, hängt im Wesentlichen von der Aufbauhöhe der Begrünung ab. Gemäß der Dachbegrünungsrichtlinie sind Abflussbeiwerte bzw. Abflusskennzahlen bei der Dimensionierung der Entwässerungseinrichtungen in Ansatz zu bringen. Ausschlaggebend hier sind sowohl die Art der Begrünung (also Extensiv- oder Intensivbegrünung), als auch die Dachneigung (größer oder kleiner als 5°) und die Aufbaustärke des Gründachs. Hieraus ergibt sich ein Abflussbeiwert bei begrünten Dachflächen zwischen 0,2 - 0,7.

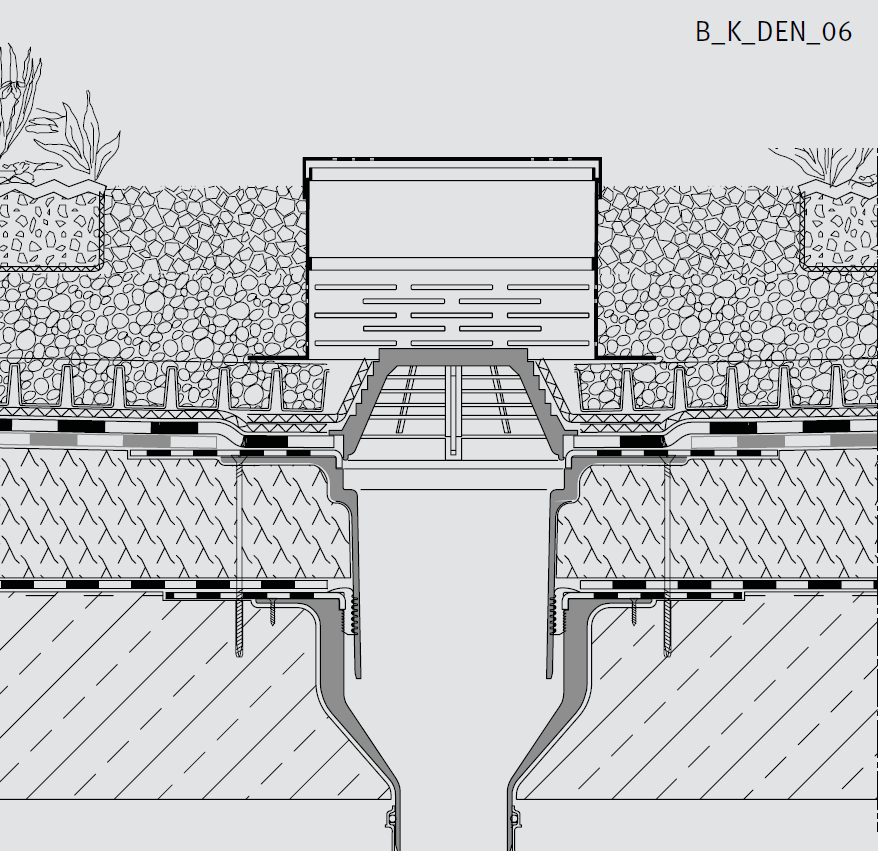

Detailanschluss: Kontrollschacht

Die jeweiligen Abflussbeiwerte sind der Dachbegrünungsrichtlinie zu entnehmen (DIN 1986-100: Entwässerungsanlagen für Gebäude und Grundstücke – Teil 100: Bestimmungen in Verbindung mit DIN EN 752 und DIN EN 12056, Kapitel 14.2.3 Abflussbeiwerte, Tabelle 9 „Abflussbeiwerte C zur Ermittlung des Regenwasserabflusses").

Bei Gründachsystemen sind die Werte meist „vorgeprüft” und werden von den Systemherstellern zur Verfügung gestellt. Jeder Entwässerungstiefpunkt auf dem Dach muss zusätzlich zum Ablauf mit einer Notentwässerung ausgestattet sein. Dächer mit Begrünung müssen unter Berücksichtigung der Sollwassertiefe für die Notentwässerung statisch nachgewiesen werden (siehe DIN 1986-100, Abschnitt 5.8.3). Bei Gründächern muss das Entwässerungssystem in der Lage sein, Oberflächenwasser aus der Vegetationsschicht und überschüssiges Wasser aus der Drainageschicht sicher abzuleiten.


Entwässerungseinrichtungen auf begrünten Dächern sind außerdem dauerhaft zugänglich und kontrollierbar zu erstellen. Über Dachabläufen sind deshalb Kontrollschächte vorzusehen, um die ein vegetationsfreier Streifen (z.B. aus Kies) anzuordnen ist.

Flachdächer sollen gemäß den Flachdachrichtlinien ein Mindestgefälle von 2% aufweisen. Da in der Praxis aber häufig Dachflächen mit weniger als 2% Gefälle und starker Pfützenbildung anzutreffen sind, muss ein Begrünungsaufbau auf diesen Sonderfall abgestimmt werden. Dann ist eine Dränschicht auszubilden, die so hoch ist, dass noch genügend Luft zwischen Filtervlies und stehendem Wasser verbleibt (Höhe Wasserstand max. 2/3 Höhe Dränschicht). Soll eine Intensivbegrünung mit einer Anstaubewässerung ausgestattet werden, ist es allerdings von Vorteil, die Dachfläche ohne Gefälle auszubilden.
