_Gebäudetechnik

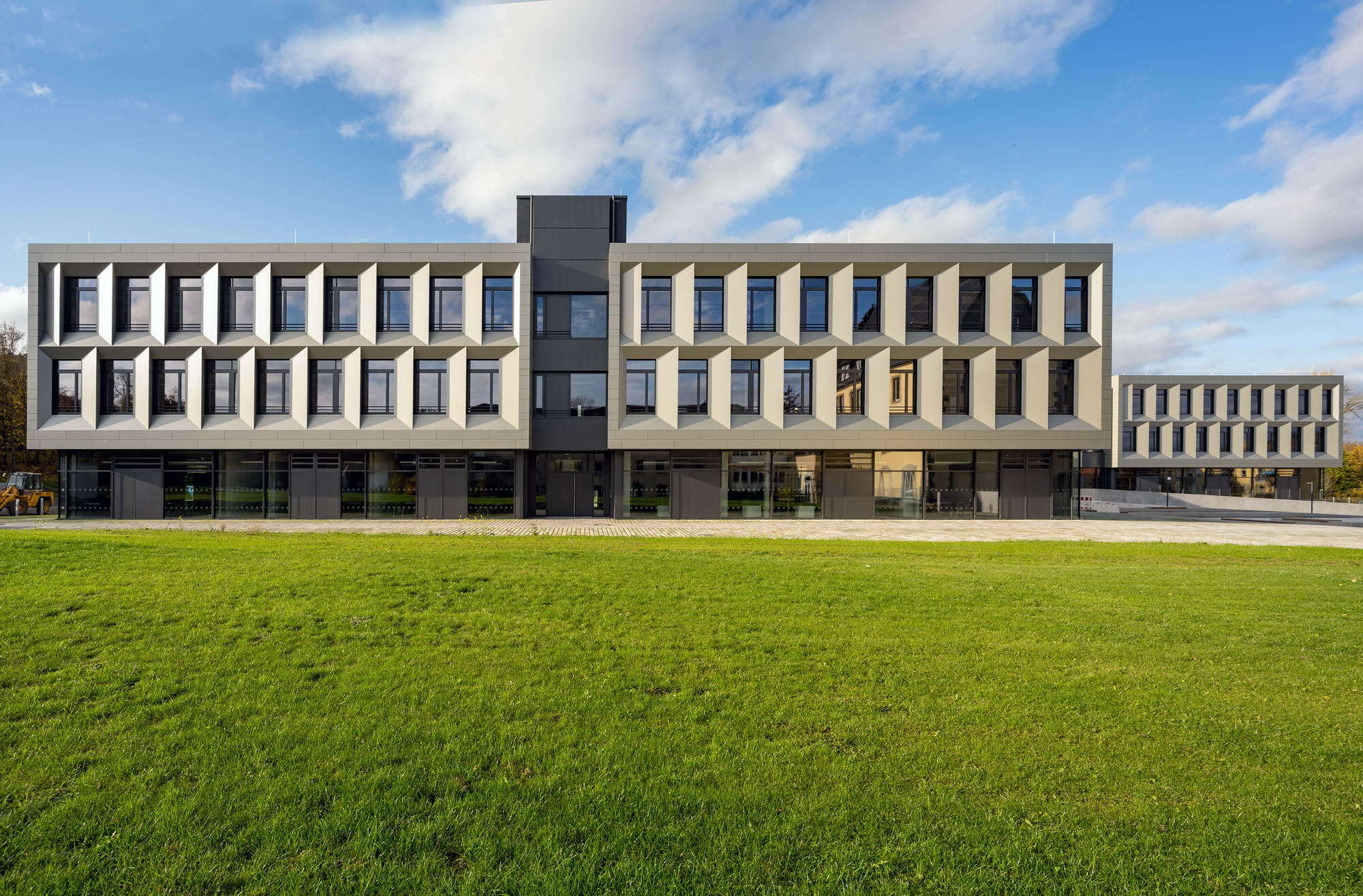

Das von Gunther Benkert Architekt in Zusammenarbeit mit Tragraum Ingenieure entworfene Berufsbildungszentrum in Münnerstadt ist nach dem Münchner Lernhauskonzept entwickelt. In fünf Quadern, den Lernhäusern, befindet sich jeweils ein Cluster aus mehreren Klassenzimmern, Räumen für die ganztägige Betreuung und Aufenthaltsräumen für die Lehrkräfte gruppiert um einen sogenannten Marktplatz. Neben einigen passiven Maßnahmen sorgen hybride Lüftungs- und Heizungssysteme für ein gutes Raumklima in dem Neubau.

Wesentliche Bestandteile des Entwurfs waren eine gute Orientierung, kurze Wege und Transparenz, aber auch robuste Materialien, nachhaltige Konstruktionsweisen und eine maximale Tageslichtausnutzung. Die fünf Lernhäuser sind über Treppentürme verbunden, wodurch zwei zueinander versetzte Gebäuderiegel entstehen, die zusammen mit dem historischen, U-förmigen Bestandsbau eine Art Campushof bilden, eine neue Mitte als Verbindungsraum auf dem Gelände. Die Kubatur des Neubaus orientiert sich an der Höhe des historischen Nachbarn und wahrt dessen Traufhöhe. Herzstück des Schulneubaus ist die multifunktional bespielbare, stützenfreie Aula, die zwischen den beiden Riegeln durch Ausbildung einer großzügigen Glasfuge entsteht. Vertikale und horizontale Erschließungswege verzahnen sich über Magistralen, die durch alle Gebäudeteile führen und sich mal zu Lern- und Aufenthaltsbereichen weiten oder sich im Bereich der Zugänge zu den Räumen verengen.

Solargenerierte Fassade

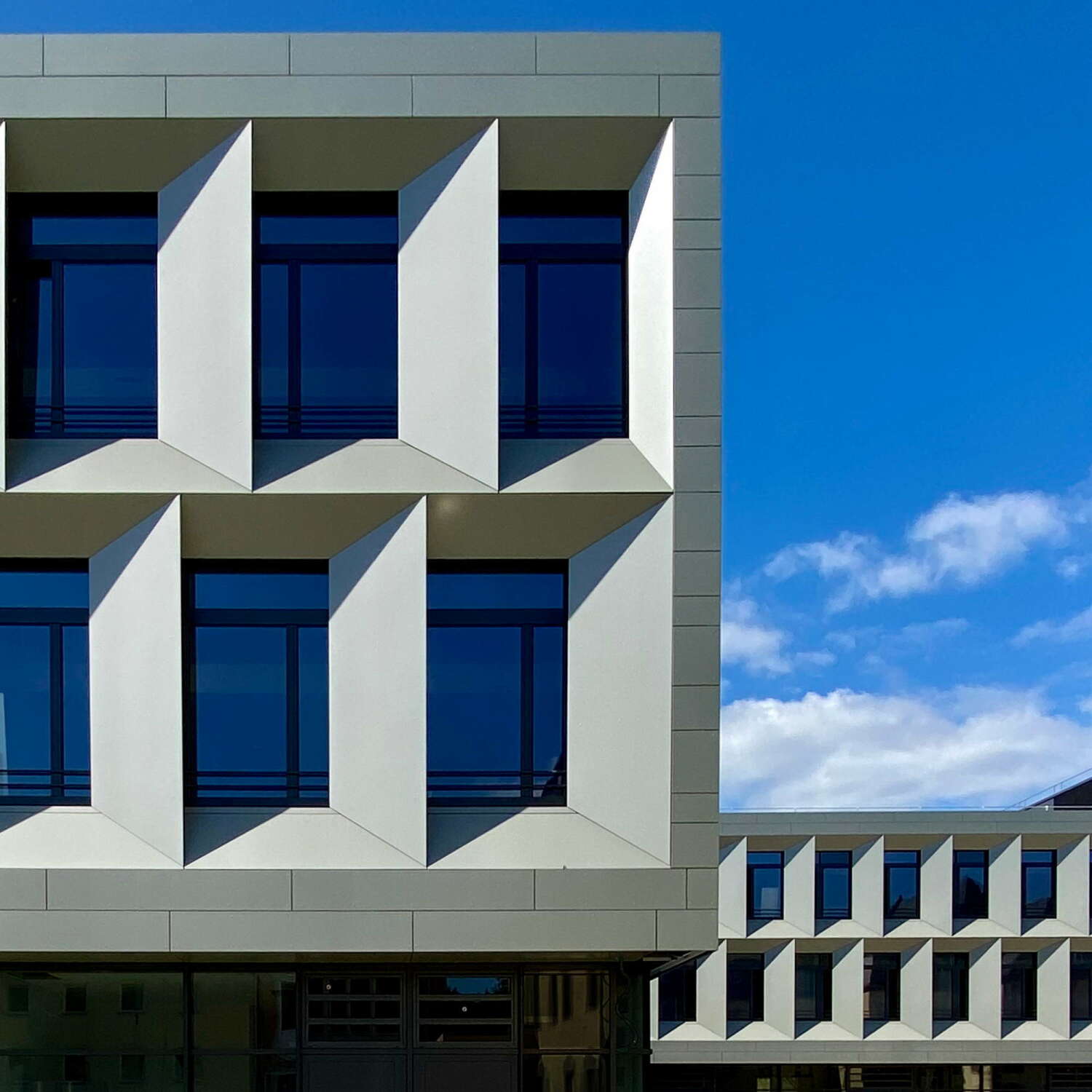

Ein zentrales Thema für den Architekten und Professor für Gebäudelehre und Gebäudetechnologien Gunther Benkert war die Gestaltung der Fassade. Ziel dabei war es, die Balance zwischen dem optimalen Tageslichteintrag und dem reduzierten Wärmeeintrag durch solare Einstrahlung zu finden. Berücksichtigt werden musste auch, dass in den Klassenräumen ausschließlich digitale Tafeln verwendet werden. Entstanden ist aus diesen Vorgaben eine Metallfassade aus Aluminium-Verbundplatten mit asymmetrischen, tief eingeschnittenen Fensterlaibungen. Ihr nach dem Tagesverlauf der Sonne generiertes Relief ist auf eine möglichst frühe Eigenverschattung und für einen maximalen Lichteintrag angelegt, unter anderem durch Lichtlenklamellen. Das Material Aluminium ist bewusst gewählt, um eine langlebige und wartungsarme Fassade zu erhalten.

Fein abgestimmte Lernatmosphäre

Die Lernhäuser besitzen eine annähernd quadratische Grundfläche von 22,5 auf 20,6 Metern und sind jeweils nach dem gleichen Prinzip strukturiert: Die Magistrale durchläuft die Lernhäuser in der Mitte, die Räume sind zu den Außenwänden hin orientiert. Klassenzimmer für das Arbeiten in Gemeinschaft, offene Lernbereiche (die Marktplätze) und Gruppenräume für das Lernen in kleinen Gruppen bilden die Lernlandschaften in den Obergeschossen. Im Erdgeschoss befinden sich die Werkstätten wie Schreinerei und Metallwerkstatt, im Untergeschoss schließlich die Lehrküche. Durch die Organisation in Clustern soll das Lernen in Klassenverbänden räumlich wie inhaltlich aufgebrochen werden. Auffällig sind die zahlreichen Betonflächen im Innenraum, die ohne Sichtanforderung geschalt und später sandgestrahlt wurden, womit die Architekturschaffenden den Charakter des Baustoffs herausarbeiten möchten. Die Atmosphäre der Räume ist ansonsten geprägt von natürlichen Oberflächen wie Echtholzfurnieren und einer insgesamt wertigen Verarbeitung. Die kurze Rohbauzeit von nur acht Monaten wurde durch die Minimierung der Tragstruktur erreicht. Sämtliche vertikale Tragglieder inklusive der Thermowandelemente des Unter- und des Erdgeschosses sind Halbfertig- und Fertigteile. Aus Ortbeton bestehen lediglich die Treppenhauswände und Decken.

Hybride Lüftung und Wärmeerzeugung

Der Anspruch hinsichtlich der Gebäudetechnik war zunächst, einen thermisch robusten Bau mit hohen Speichermassen zu konzipieren. Wichtig bei Schulbauten ist zudem, für einen hygienischen Luftwechsel zu sorgen. Deshalb haben sich die Planenden für eine Hybridlüftung (50 Prozent mechanisch, 50 Prozent über Fensterlüftung) mit Wärmerückgewinnung entschieden. Die fünf Lüftungsanlagen mit einem maximalen Volumenstrom von insgesamt knapp 43.900 m³/h konnten dadurch kleiner ausfallen. Mehr noch: Eine aktive Kühlung der Räume ist nicht notwendig, da der Wärmeeintrag über die optimierte Verschattung geregelt und minimiert ist. Die zwischen den Clustern herausragenden Treppen- und gleichzeitigen Lüftungstürme sind gestalterisches Element und außerdem an den Südostfassaden mit Photovoltaikmodulen mit einer Leistung von 24 kWp versehen. Zusätzliche PV-Module können zukünftig auf dem Dach installiert werden. Für die im Winter notwendige Wärmeversorgung sorgen schließlich ein Biomassekessel (Hackschnitzel) mit einer Leistung von 240 kW zur Grundlastversorgung sowie ein Gaskessel mit einer Leistung von 480 kW zum Spitzenlast- und Redundanzbetrieb. An den Raum übergeben wird die Heizungswärme über Fußbodenheizungen und Heizkörper. Die Steuerung funktioniert über eine zentrale Gebäudeautomation mit Fernzugriff und Störmeldeweiterleitung.  -tg

Bautafel

Baunetz Architekt*innen

• Benkert Schäfer Architekten: https://www.baunetz-architekten.de/benkert-schaefer-architekten/8026843
