Unterdach

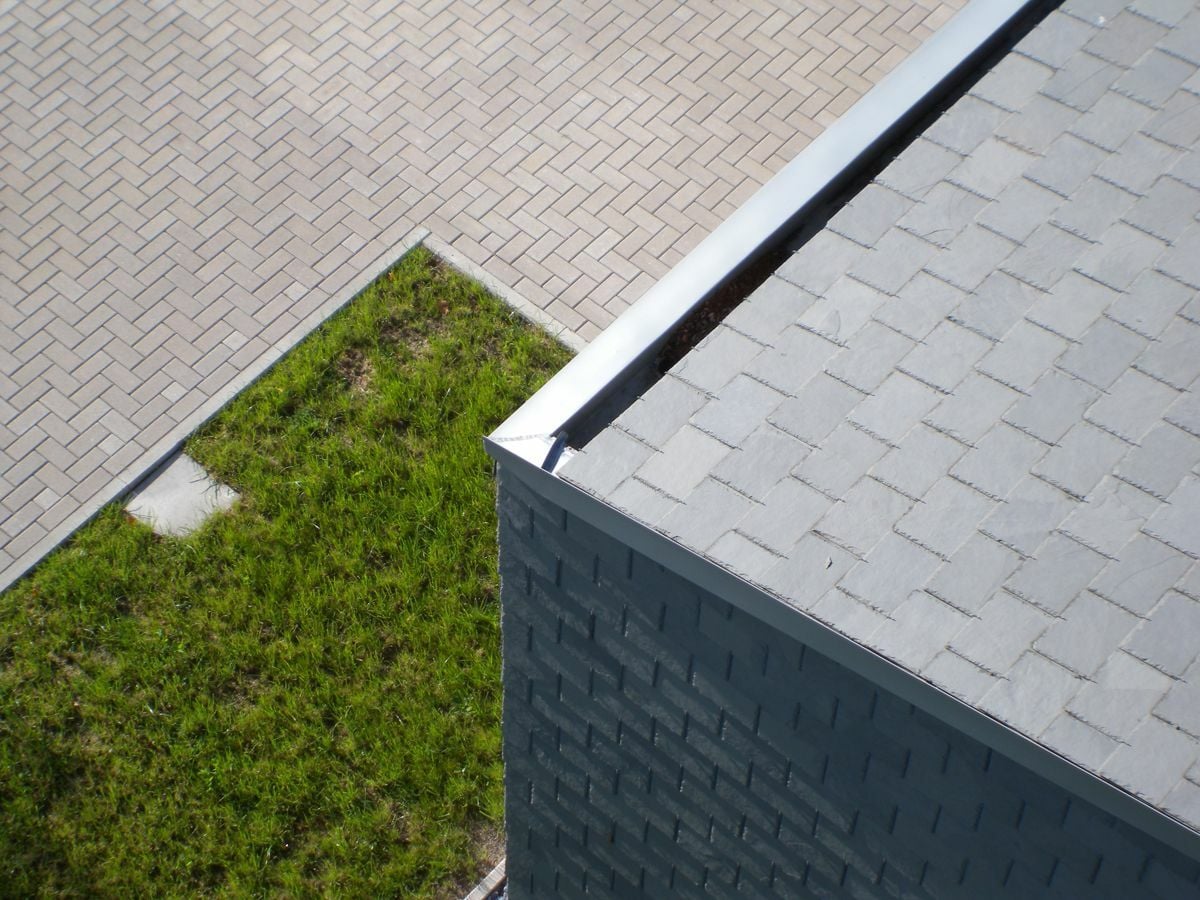

Gedeckt sind die Dächer mit 50 x 25 cm großen Schiefern, die Überdeckung des dritten Gebindes über das erste beträgt mindestens 12 cm.

Bild: Rathscheck Schiefer, Mayen

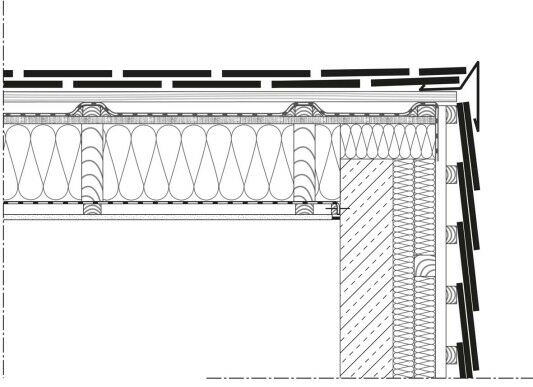

Detail Dachanschluss Giebelfassade

Bild: Rathscheck Schiefer, Mayen

Ein Unterdach dient als zusätzliche Entwässerungs- bzw. Abdichtungsebene unterhalb der Dachdeckung. Notwendig ist eine solche Konstruktion beispielsweise bei einer zu geringen Dachneigung: Dann kann starker Wind Regen oder Schnee in die Fugen einer Schieferdeckung treiben. Hat (Schmelz-)Wasser die Deckung und Dachschalung durchdrungen, wird es über das Unterdach sicher zur Traufe abgeleitet. Die Konstruktion lässt sich regensicher oder wasserdicht ausführen. Auch mit einem Unterdach darf die Regeldachneigung von 10° nicht unterschritten werden.

Das Unterdach besteht aus einer Schalung (Bretter oder Holzwerkstoffplatten) und der Abdichtung aus Bitumen- oder Kunststoffbahnen. Konterlatten dienen als Abstandhalter zur Dachschalung und Schieferdeckung, sorgen für deren Hinterlüftung und stellen eine Trocknung der Abdichtungsbahn sicher. Über die genauen Anforderungen an die Ausführung und die Werkstoffe informiert das Merkblatt für Unterdächer, Unterdeckungen und Unterspannungen (04/2024), herausgegeben vom Zentralverband des Deutschen Dachdeckerhandwerks (ZVDH).
