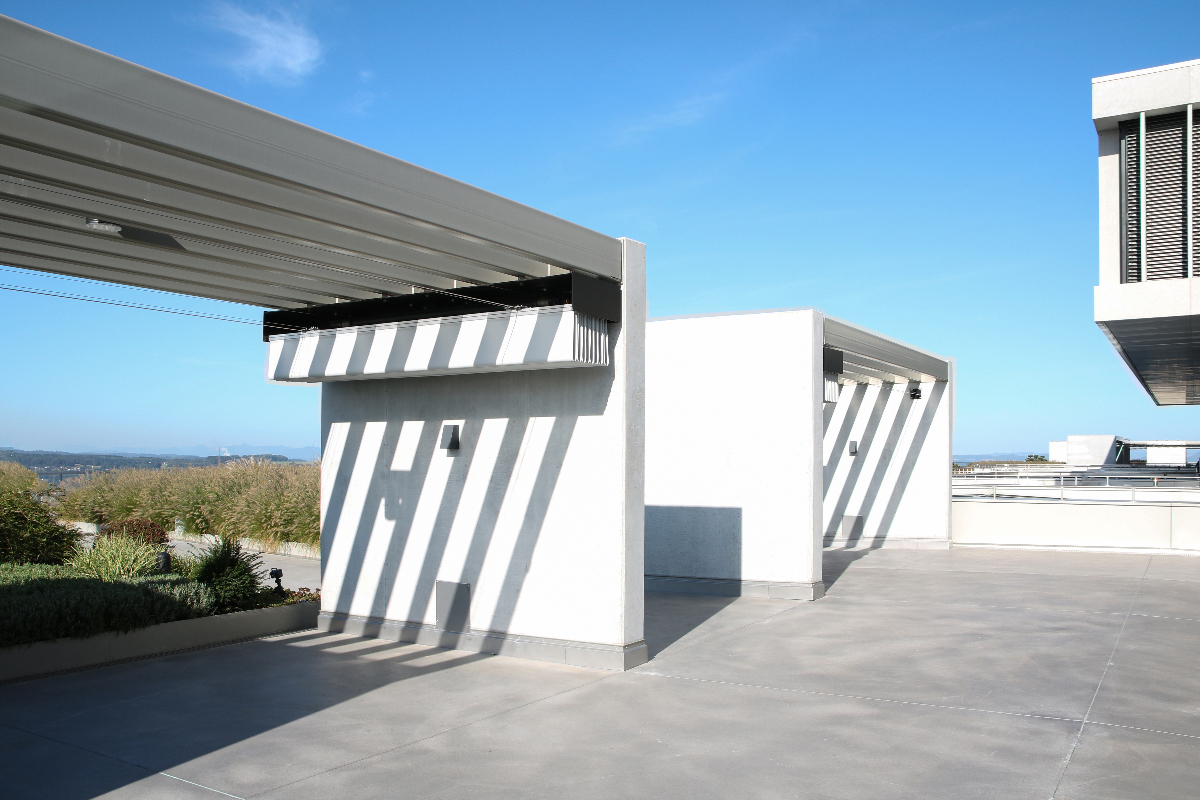

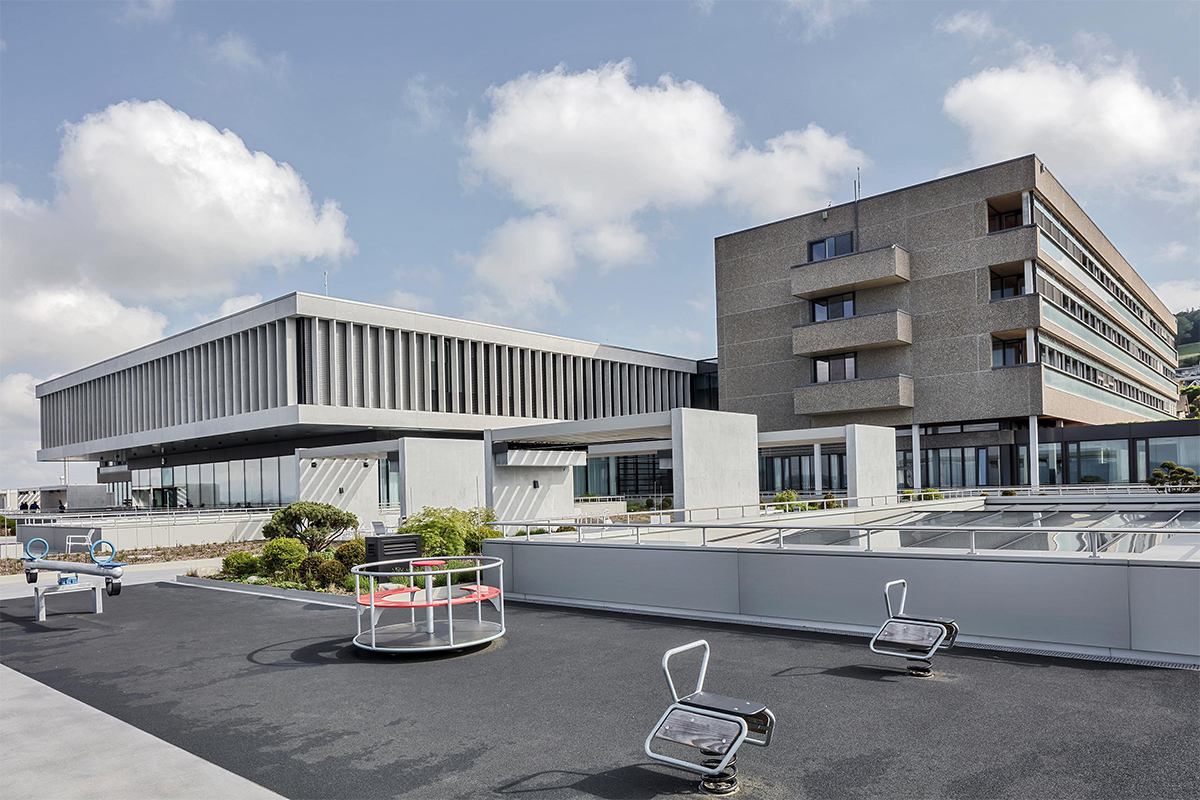

Im Jahr 1974 eröffnet, gilt die Rehaklinik Bellikon als die führende Einrichtung auf dem Gebiet der Unfallrehabilitation in der Schweiz. Ein gesteigertes Patientenaufkommen und der Bedarf an zeitgemäßer Ausstattung, speziell im Diagnostik-, Therapie- und Publikumsbereich, führten zu der Entscheidung, den Bestand grundlegend zu modernisieren und maßgeblich zu erweitern. Die auf einer Anhöhe am Rande des Dorfes Bellikon gelegene Klinik erlaubt reizvolle Ausblicke auf die Felder, Wiesen und Wälder des Aargau. Ein Fokus des ambitionierten Projektes unter der Führung des Planungsbüros Burkhardt + Partner lag darum auf den weitläufigen Terrassenflächen. Schattige Rückzugsmöglichkeiten bieten hier gemauerte Sitzbereiche mit Pergolas und Sonnenschutz-Gegenzuganlagen.

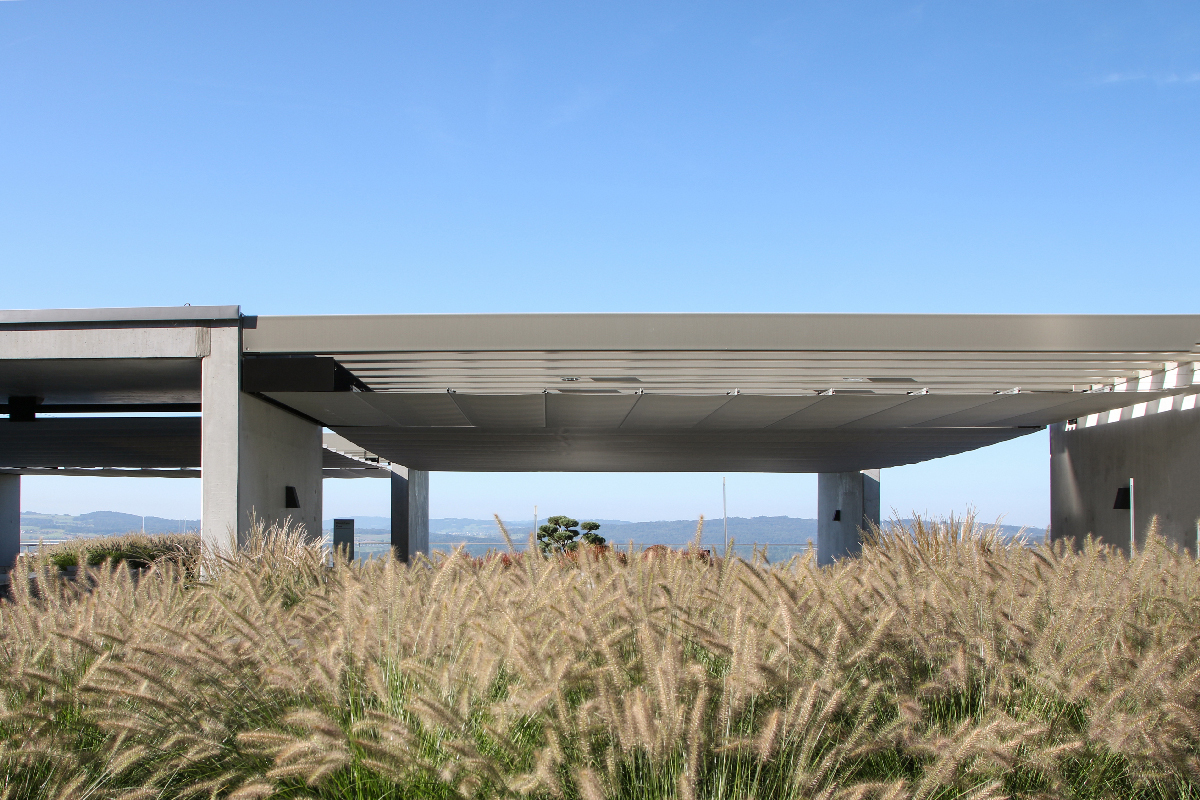

Die luftigen Dachkonstruktionen aus hochkant angeordneten Betonscheiben mit verbindenden Stahlträgern fügen sich in die puristische Gestaltung der aus kubischen Baukörpern komponierten Anlage ein und setzten zugleich Akzente: An sonnigen Tagen erzeugt die parallele Anordnung der Stahlträger grafische Lichtspiele auf dem Beton. An ihnen aufgehängt ist ein motorbetriebenes Faltmarkisen-System des Herstellers MHZ, das auf einer Gesamtfläche von 470 Quadratmetern für Schatten und angenehme Temperaturen sorgt. Insgesamt 12 Gegenzuganlagen des Typs k_oax wurden im Außenbereich der Klinik angebracht, einige von ihnen mit einer Größe von über 65 Quadratmetern. Aufgrund der enormen Zugkräfte waren Sonderkonstruktionen zur Befestigung erforderlich, die eigens bautechnisch geprüft und freigegeben werden mussten.

Die Beschattungsanlagen sind so konstruiert, dass jeweils ein innen liegendes Federelement zwei Wellen aus rollgeformtem Stahlblech verbindet und so den unterschiedlichen Winkeldurchmesser von Tuchwelle und Seilscheibe kompensiert. Der spezielle Aufbau bewirkt Tuchspannung, eignet sich für große Beschattungsflächen und ist auch bei außergewöhnlichen Baukonstruktionen, wie etwa gewölbten Glasdächern, einsetzbar.
