Revisionsklappen verschließen Öffnungen in Wänden, Böden und Decken von Innenräumen sowie in Fassaden. Revision ist eine Ableitung der lateinischen Vokabel revidere, die bedeutet, dass etwas wieder angesehen werden soll im Sinne einer kritischen Überprüfung oder einer Korrektur. Vergleichbar ist der eingedeutschte juristische Begriff Revision für eine Wiederdurchsicht, Wiederaufnahme und eventuelle Abänderung eines gerichtlichen Urteils (Quelle: Duden, Herkunftswörterbuch/Etymologie der deutschen Sprache).

Funktion und Norm

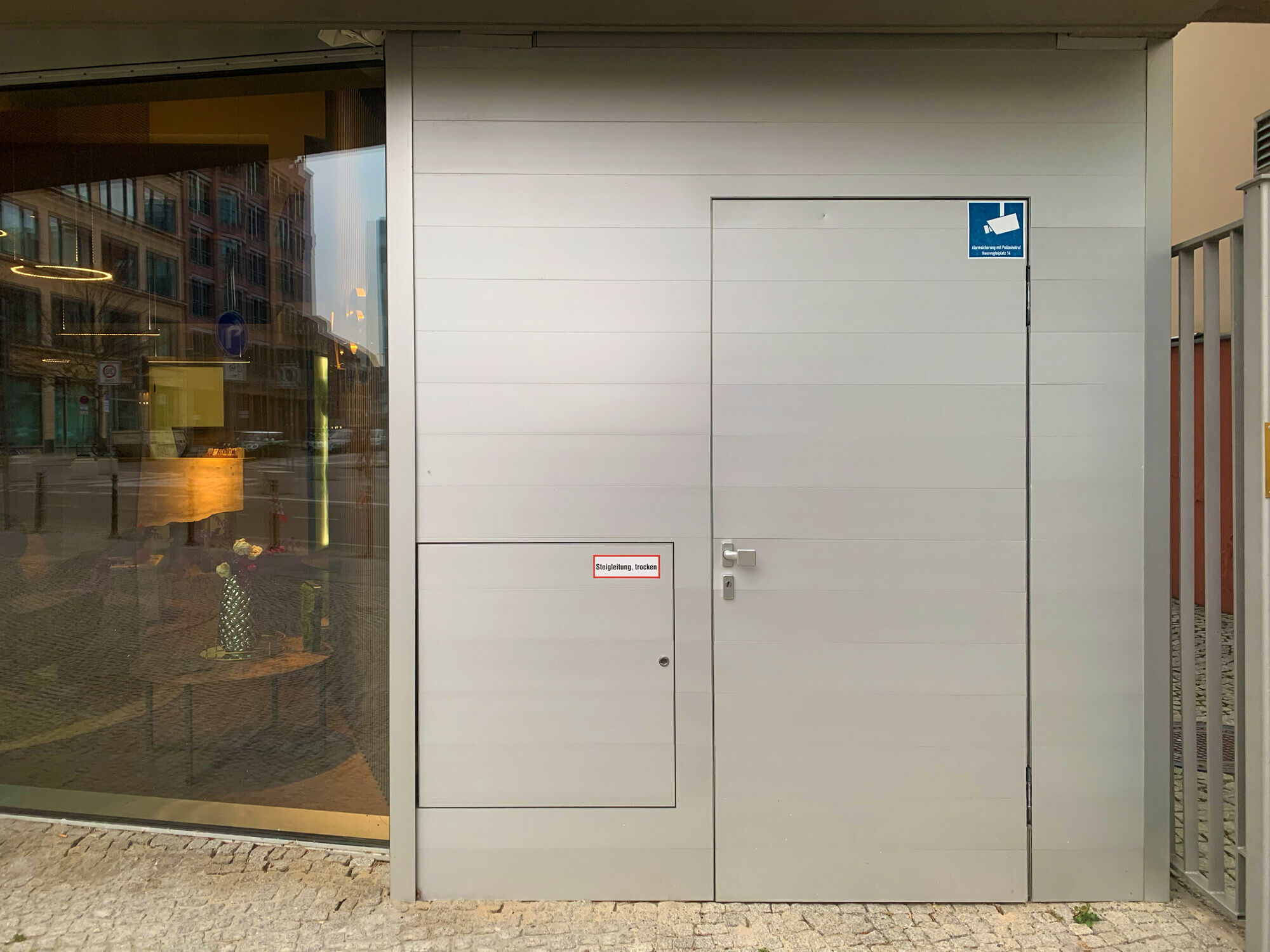

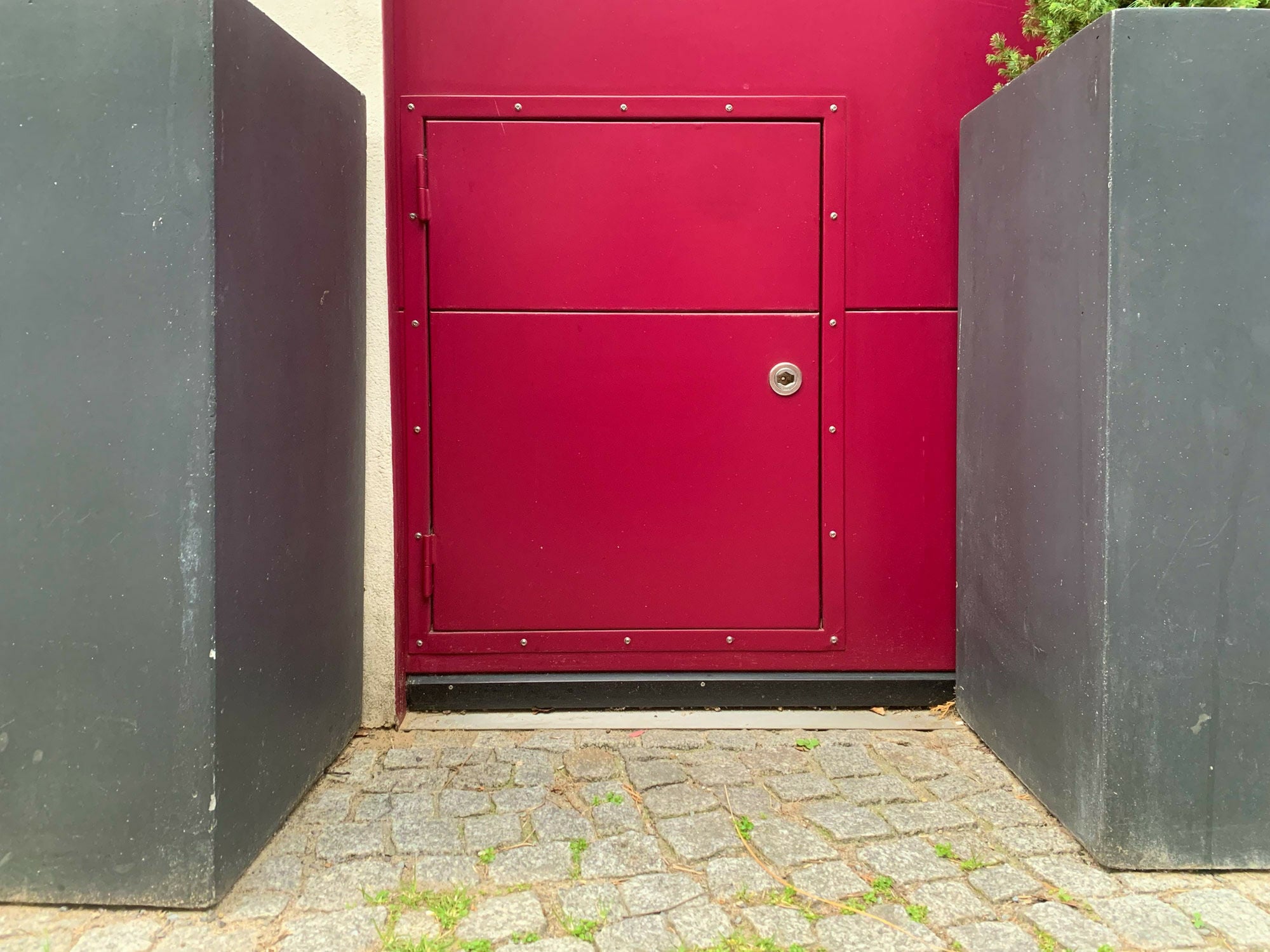

Die Öffnungen ermöglichen eine visuelle Kontrolle und meistens einen unmittelbaren Zugriff auf Mess-, Steuer- und Regelungstechnik sowie Funktionselementen von Elektro-, Heizungs-, Sanitär-, Klima-, Brandbekämpfungsanlagen einschließlich der Gebäudeautomation. Die Aufgaben umfassen neben Kontrolle, Wartung und Reparatur, Justierung und Steuerung auch die Reinigung beispielsweise von Wrasen, Staub und Laub sowie die Beseitigung von Schädlingsbefall durch Ratten, Mäuse, Kakerlaken und ähnliche Insekten.

Es gilt die DIN 18381, Ausgabe: 2019, Teil C: Allgemeine Technische Vertragsbedingungen für Bauleistungen (ATV) - Gas-, Wasser- und Entwässerungsanlagen innerhalb von Gebäuden.

Für Öffnungen der Brandbekämpfung wie beispielsweise für Hydranten und Steigleitungen der Löschwassereinspeisung gilt die DIN 14462, Ausgabe 2023: Planung, Einbau, Betrieb und Instandhaltung von Wandhydrantenanlagen, Über- und Unterflurhydrantenanlagen sowie Löschwasseranlangen „trocken“.

Sichtbarkeit und Gestaltung

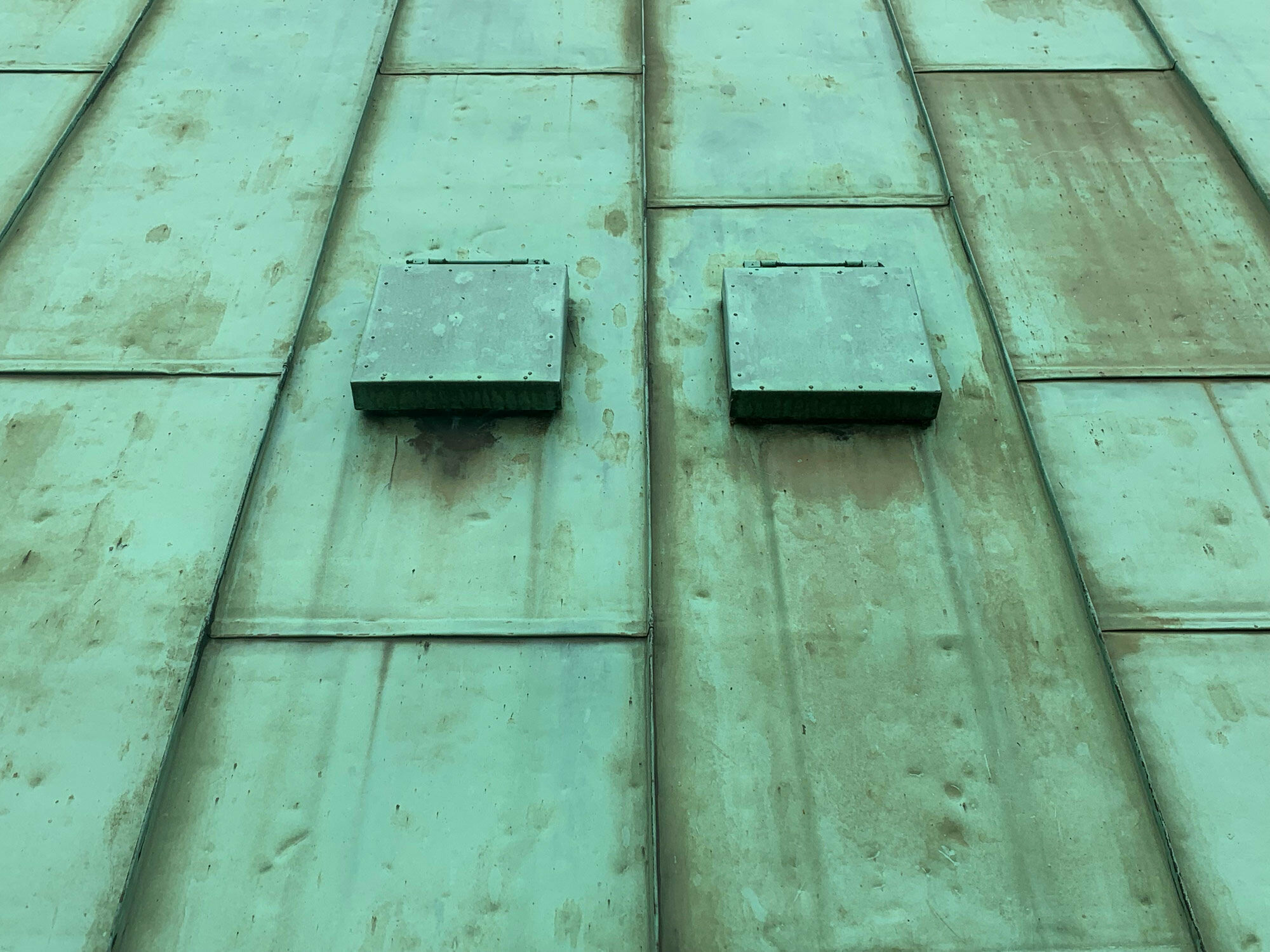

Im Gegensatz zu Fenstern sind Revisionsöffnungen gestalterisch meist unerwünscht und visuell eher störend, zumal sie ausschließlich nach technischen Erfordernissen angeordnet sind. Deshalb werden sie mit Klappen verschlossen, die wie ein notwendiges Übel im Versuch einer Unsichtbarmachung kaschiert werden. Als Strategie werden ähnlich wie bei Tapetentüren Oberflächen mit Camouflage getarnt und an die Umgebung angepasst, Fugen minimiert, auf sichtbare Beschläge weitestgehend verzichtet und stattdessen Magnete oder versenkte Verschraubungen wie Innensechskant bevorzugt. Eine Ausnahme bilden Revisionsklappen im Bereich des baulichen Brandschutzes, die mit genormten rot-weißen Hinweisschildern für das schnelle Auffinden in Notfällen zu kennzeichnen sind.

Größe, Material und Detaillierung

Die Größe der Klappen richtet sich nach der erforderlichen Sichtung respektive dem Zugriff auf die technischen Anlagen. Die Abmessungen reichen von etwa 10 cm x 10 cm schrittweise über 30 cm x 30 cm bis 50 x 100 cm und mehr. Größen, die in Breite und Höhe begehbare Öffnungen bilden und somit Türen entsprechen, werden als Funktions- und Nebenraumtüren bezeichnet.

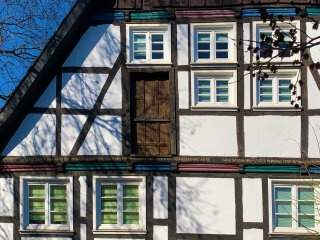

Da die Klappen nach jeder Sichtung und Kontrolle wieder verschlossen werden, eignet sich als robustes Material Metall oder harter Kunststoff, seltener Glas. Historisch finden sich hölzerne Klappen, vor allem in Wand- und Deckenkonstruktionen aus Holz.

Obwohl Revisionsklappen in verschiedensten Größen und Ausfertigungen als Fertigprodukt auf dem Markt erhältlich sind, lohnt eine sorgfältige Detailplanung. Sie beinhaltet nicht nur eine genaue Dimensionierung, sondern auch eine auf den Kontext abgestimmte Gestaltung hinsichtlich Rahmen, Material und Farbe sämtlicher Elemente der Klappe, Auswahl geeigneter Beschläge und Positionierung erforderlicher Beschriftungen. -sj
