Rahmenschalungen für Stützen

Links und rechts oben: Rahmenschalung mit gelochten Elementen; rechts unten: Ausführung mit Standardelementen und Außenecken

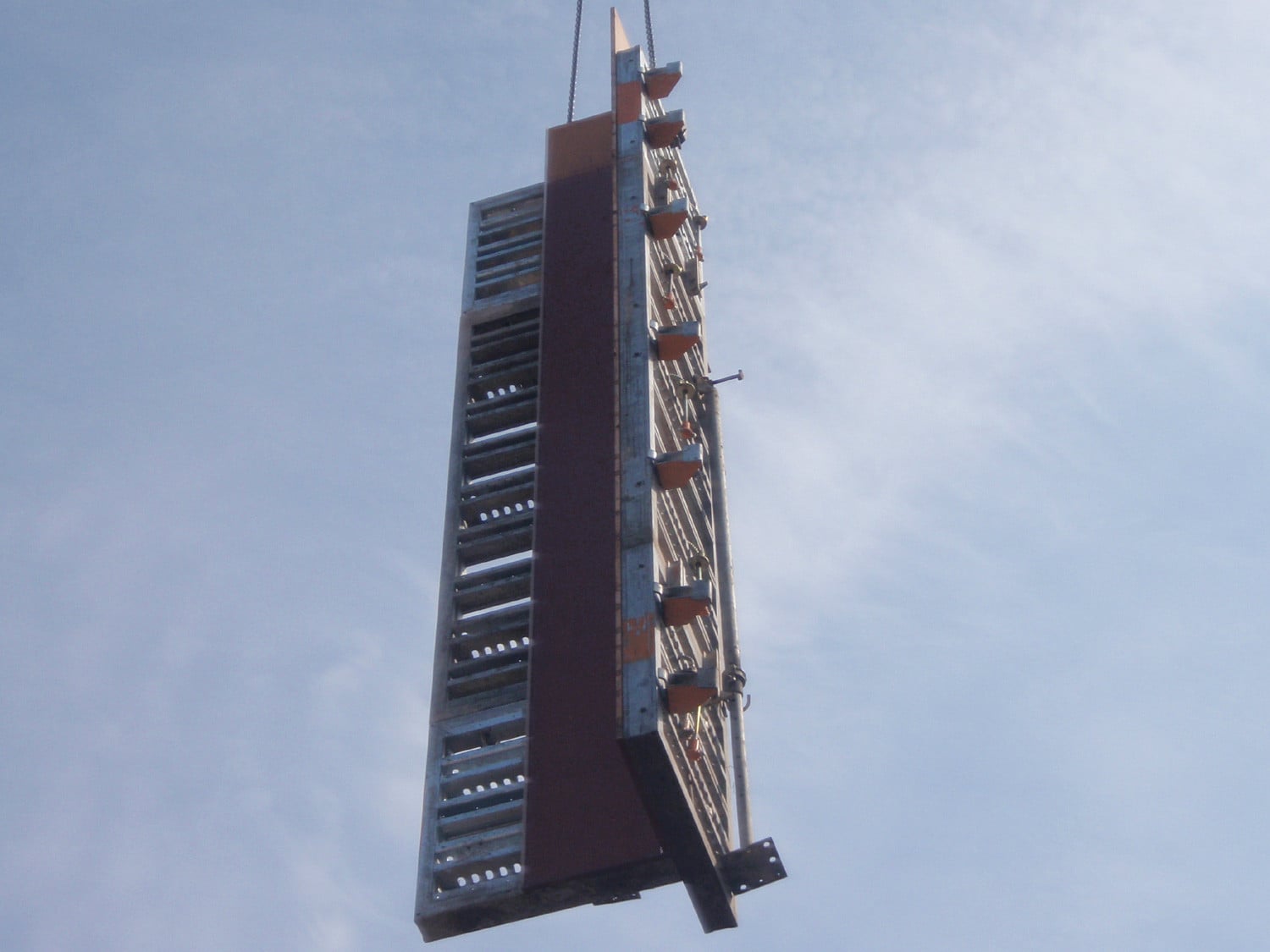

Beispiel Rahmenschalung für Stützen aus Stahl

Für das Schalen von Stützen können neben Trägerschalungen auch Rahmenschalungen aus Stahl oder Kunststoff eingesetzt werden. Die Stützen sind in der Regel ohne Durchankerung des Bauteils herzustellen. Bezüglich der Konstruktion können die Stützen-Rahmenschalungen aus Stahl in drei Gruppen eingeteilt werden:

  • Rahmenelemente für den Universaleinsatz
  • Rahmenelemente für den Klappeinsatz
  • Rahmenelemente für den flexiblen Einsatz

Für Stützenschalungen werden weitgehend die gleichen Rahmenelemente eingesetzt wie bei der Wandschalung. Für bestimmte Wandbreiten können dieselben Rahmenelemente verwendet werden, die an den Ecken mit Eckelementen und Verbindungsmitteln verbunden werden (siehe Abb. 2, rechts unten).

Eine andere Möglichkeit Stützen zu schalen besteht darin, gelochte Systemelemente zu verwenden (Lochung durch die Schalungshaut siehe Abb. 2). In Abhängigkeit vom Lochraster können mit dieser Schalung verschiedene Stützenquerschnitte geschalt werden. Außerhalb des Systemrasters lassen sich mit Schalungsplatten Dickenausgleiche herstellen.

Jeweils zwei Elemente können vormontiert und mit dem Kran umgesetzt werden. Zuerst wird die erste Einheit aufgestellt und eingerichtet (Richtstützen). Nach dem Bewehren wird die Schalung mit der zweiten Einheit geschlossen. Arbeitsbühne und Richtstützen können an eine Einheit angeschlossen und gemeinsam mit der Schalung umgesetzt werden. Für das Umsetzen der vormontierten Elemente sind jeweils zwei Kraneinsätze erforderlich. Unter Beachtung der jeweiligen Herstellerangaben lassen sich die Schalungselemente auch aufstocken. Für diese Stützenschalungen sind Frischbetondrücke bis 90 kN/m² zugelassen.
