Organisch verzweigte Betonstütze
Im 3D-Druck erzeugte verlorene Schalung

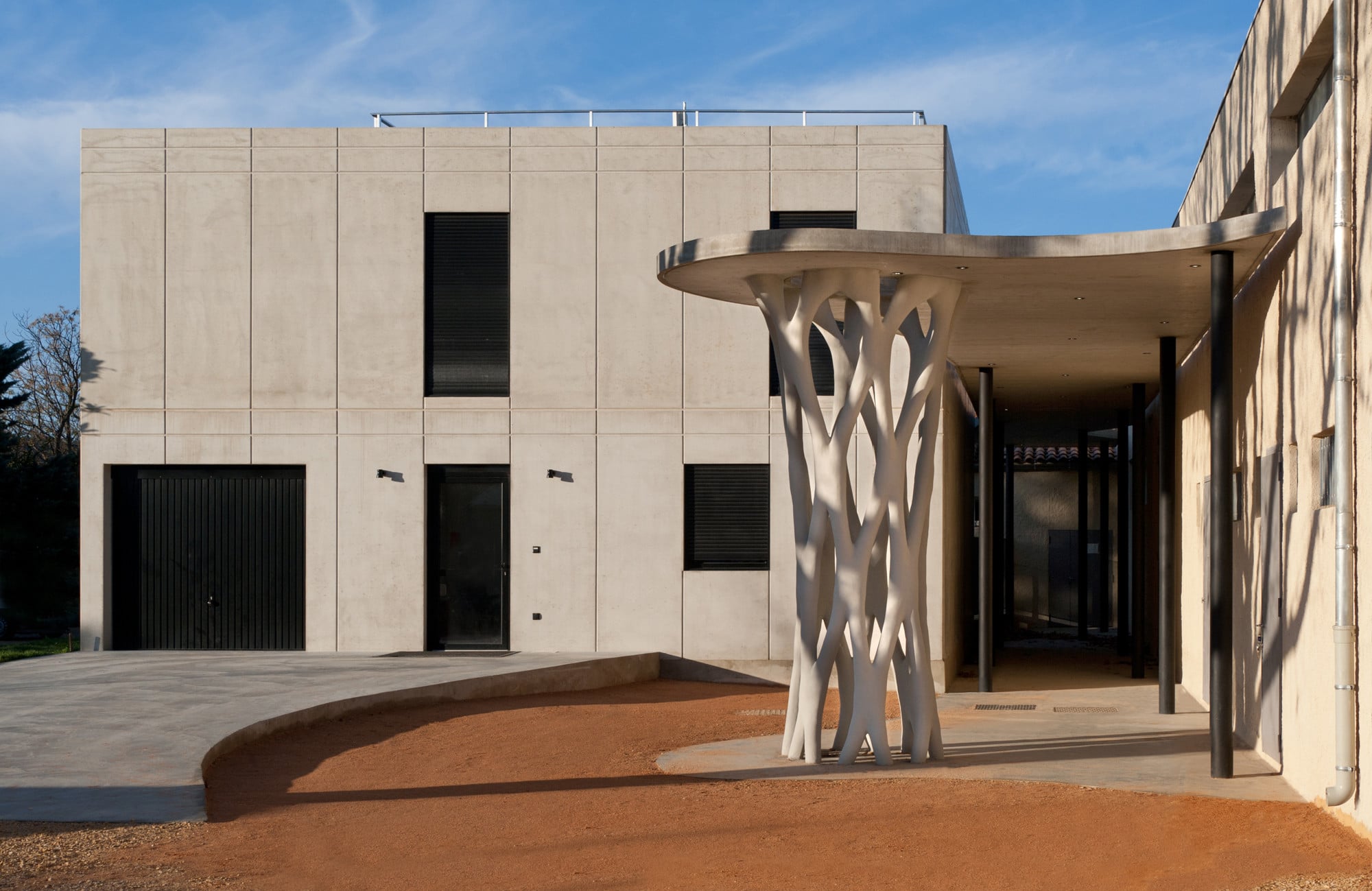

Eine organisch verzweigte Stütze ist der Hingucker auf dem Schulhof einer Mittelschule im französischen Aix-en-Provence. Die vier Meter hohe Konstruktion trägt eine geschwungene Dachscheibe aus Beton. Das Tragelement besteht aus einer netzartigen Struktur, die schlauchförmig zwischen Erdboden und Betondach aufgespannt ist. Der ortsansässige Architekt Marc Dalibard entwickelte es gemeinsam mit EZCT Architecture & Design Research aus Paris, die Ausarbeitung erfolgte durch die auf 3D-Druck spezialisierte Firma XtreeE. Unter Mitwirkung der Statiker von Artelia und den Betonfachleuten des Unternehmens Fehr Architectural wurde das skulpturale Werk hergestellt.

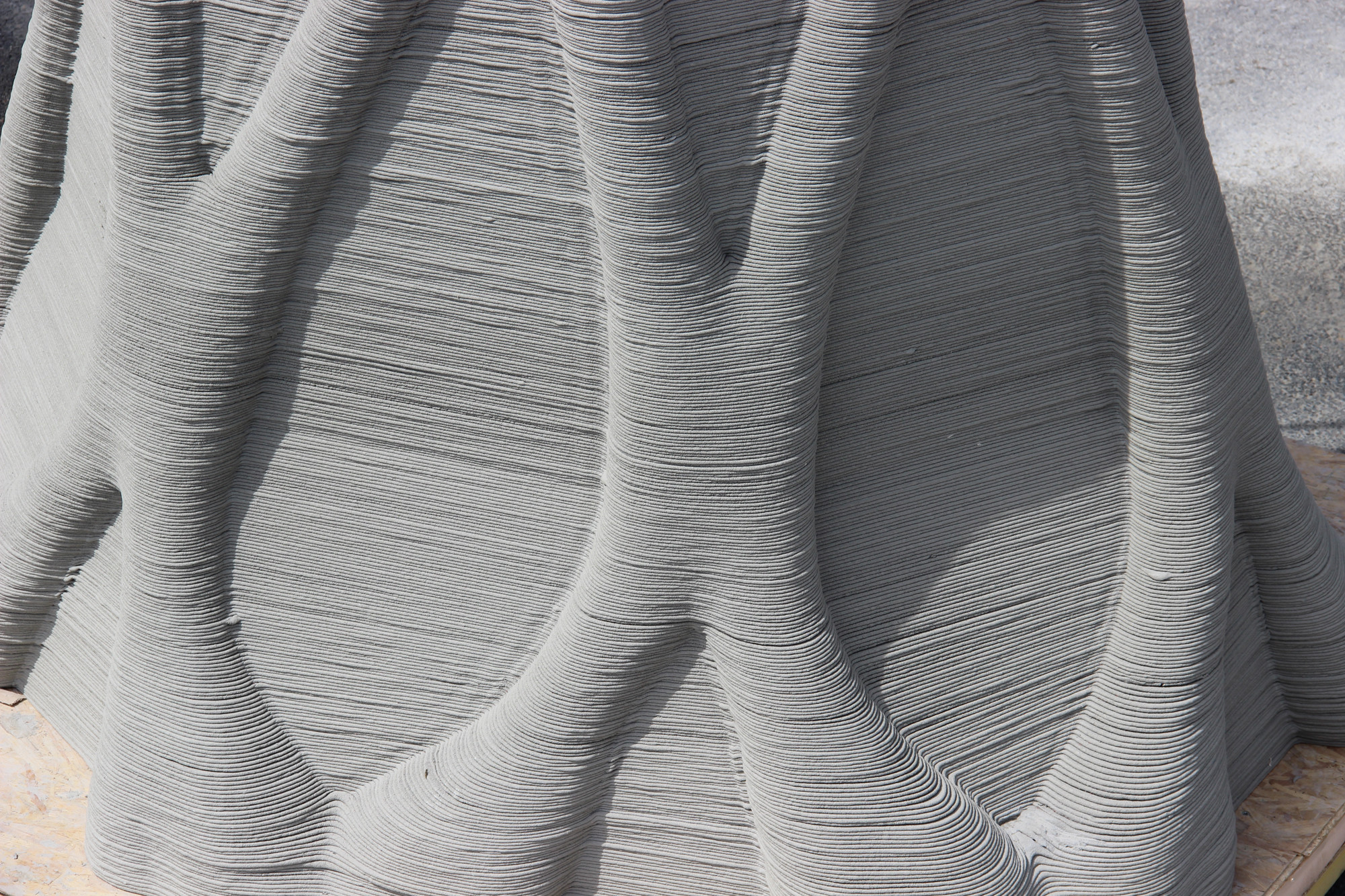

Das Tragelement teilte man für die Produktion der Länge nach in vier Segmente, die einzeln im Werk vorgefertigt und dann auf die Baustelle transportiert und zusammengesetzt wurden. Die vier für deren Erstellung notwendigen Schalungen ließ man mithilfe eines Industrieroboters im 3D-Druckverfahren additiv fertigen. Die Gussformen für die Streben wurden mit Ausfachungen gedruckt, die für mehr Stabilität beim Betoniervorgang sorgen. In die so gefertigten Schalungen füllte man einen Ultrahochleistungsbeton (UHPC).
Nach dem Aushärten wurden die ausfachenden Zwischenbereiche
ausgeschnitten, was laut XtreeE ohne großen Aufwand möglich war. Im
Bereich der Streben blieb die im 3-D-Druck erzeugte Hülle als

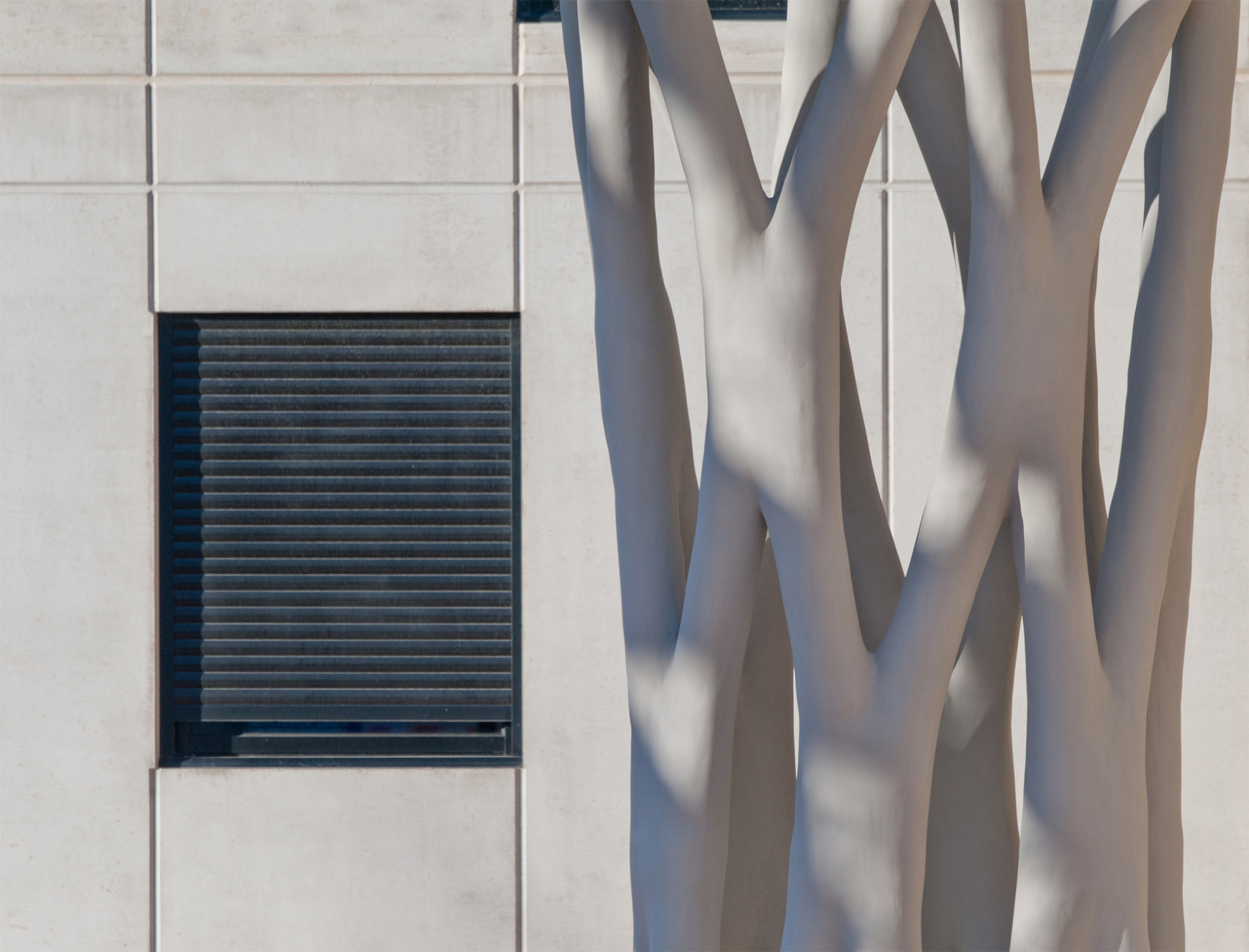

verlorene Schalung erhalten. Die typische Rillenstruktur
ließ man allerdings abschließend durch eine entsprechende
Nachbearbeitung überdecken.
