ift-Richtlinie VE-08/4 – Geklebte Verglasungssysteme

Glaskleben im Fensterbau

Nicht nur im Fassadenbereich hat sich die Technik der Structural-Glazing-Verklebung etabliert. Auch bei Fenstern werden Isolierverglasungen mit großen Formaten, einbruchhemmenden Eigenschaften und anderen Sonderanforderungen mittlerweile geklebt. Grundprinzip der Klebetechnik ist es, die statischen Eigenschaften des Glases zu nutzen, um den Rahmen auszusteifen und somit schlankere Rahmen und größere Abmessungen zu ermöglichen. Diese Bauart ist durch die Produktnorm EN 14351-1 Fenster und Türen - Produktnorm, Leistungseigenschaften - Teil 1: Fenster und Außentüren; Deutsche Fassung abgedeckt; jedoch mit dem Hinweis, dass Verbindungen dauerhaft sein müssen. Um hierfür den Nachweis der Gebrauchstauglichkeit erbringen zu können, hat das Institut für Fenstertechnik Rosenheim gemeinsam mit der österreichischen Gesellschaft für Holzforschung die ift-Richtlinie VE-08/4 – Beurteilungsgrundlage für geklebte Verglasungssysteme erarbeitet.

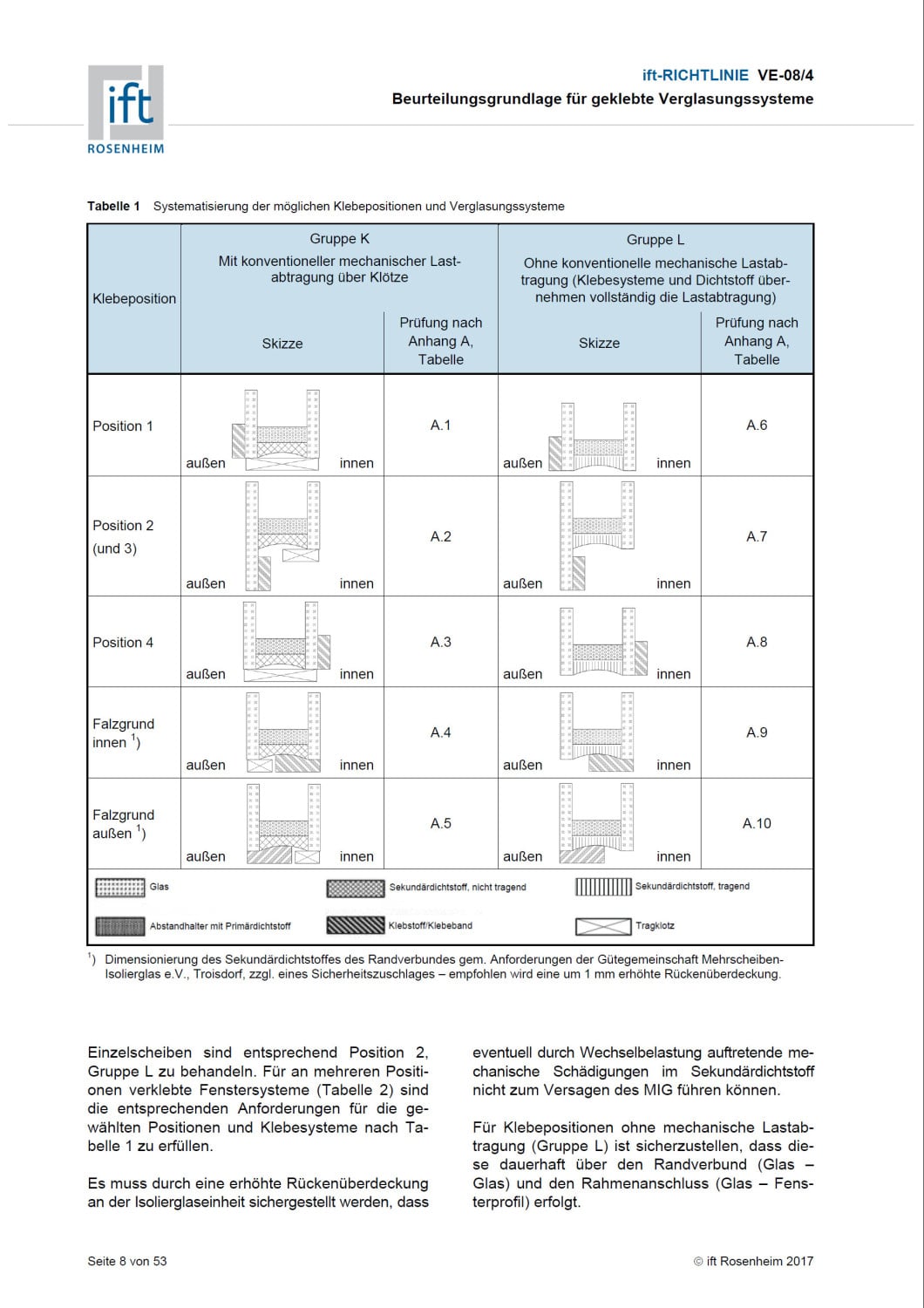

ift-Richtlinie VE-08/4 – Musterseite mit Tabelle 1 „Mögliche Klebepositionen und Verglasungssysteme“

Bild: ift Rosenheim

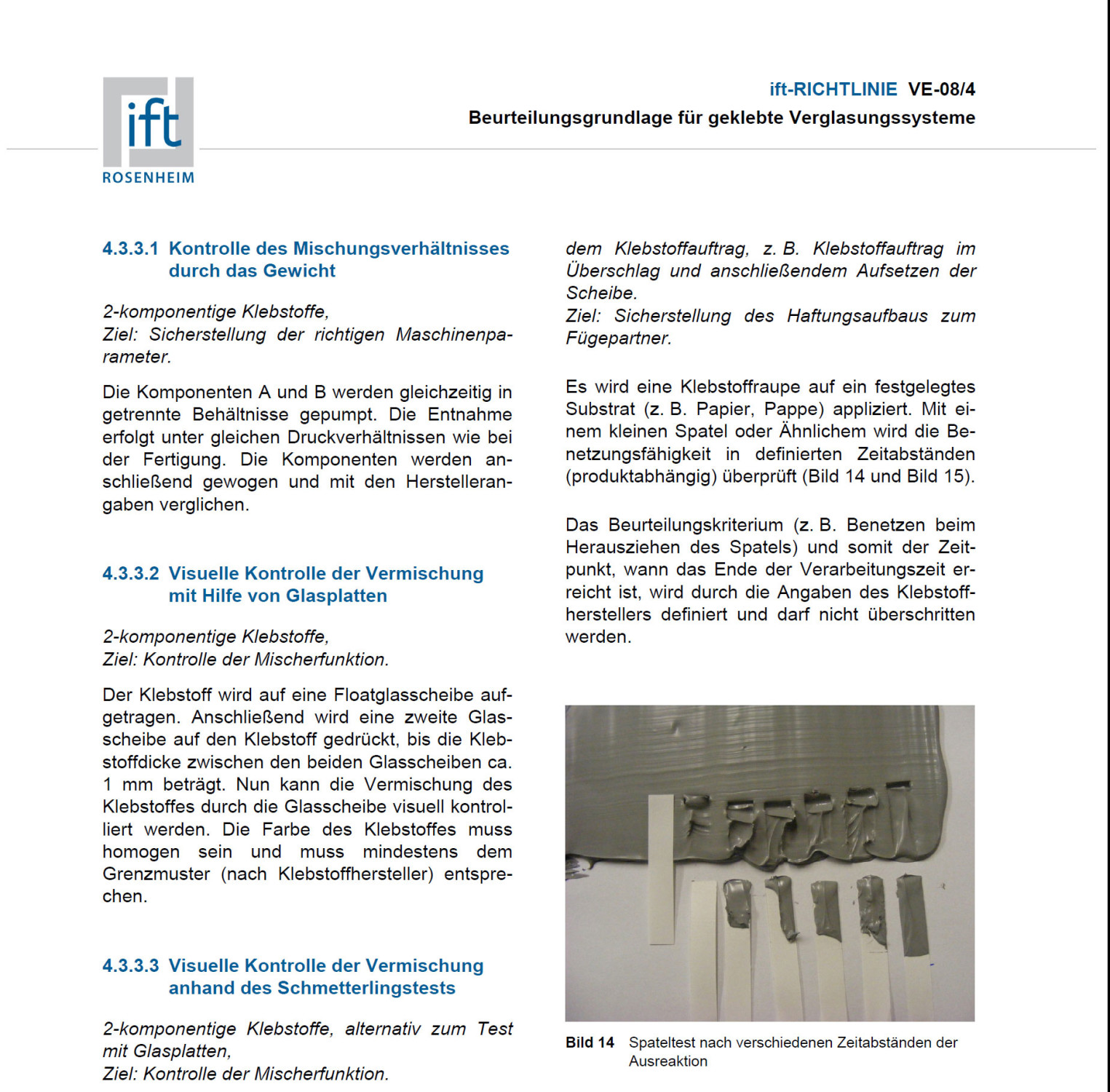

ift-Richtlinie VE-08/4 – Musterseite „Anfertigung und Kontrolle von Kleinproben im Rahmen der WPK“

Bild: ift Rosenheim

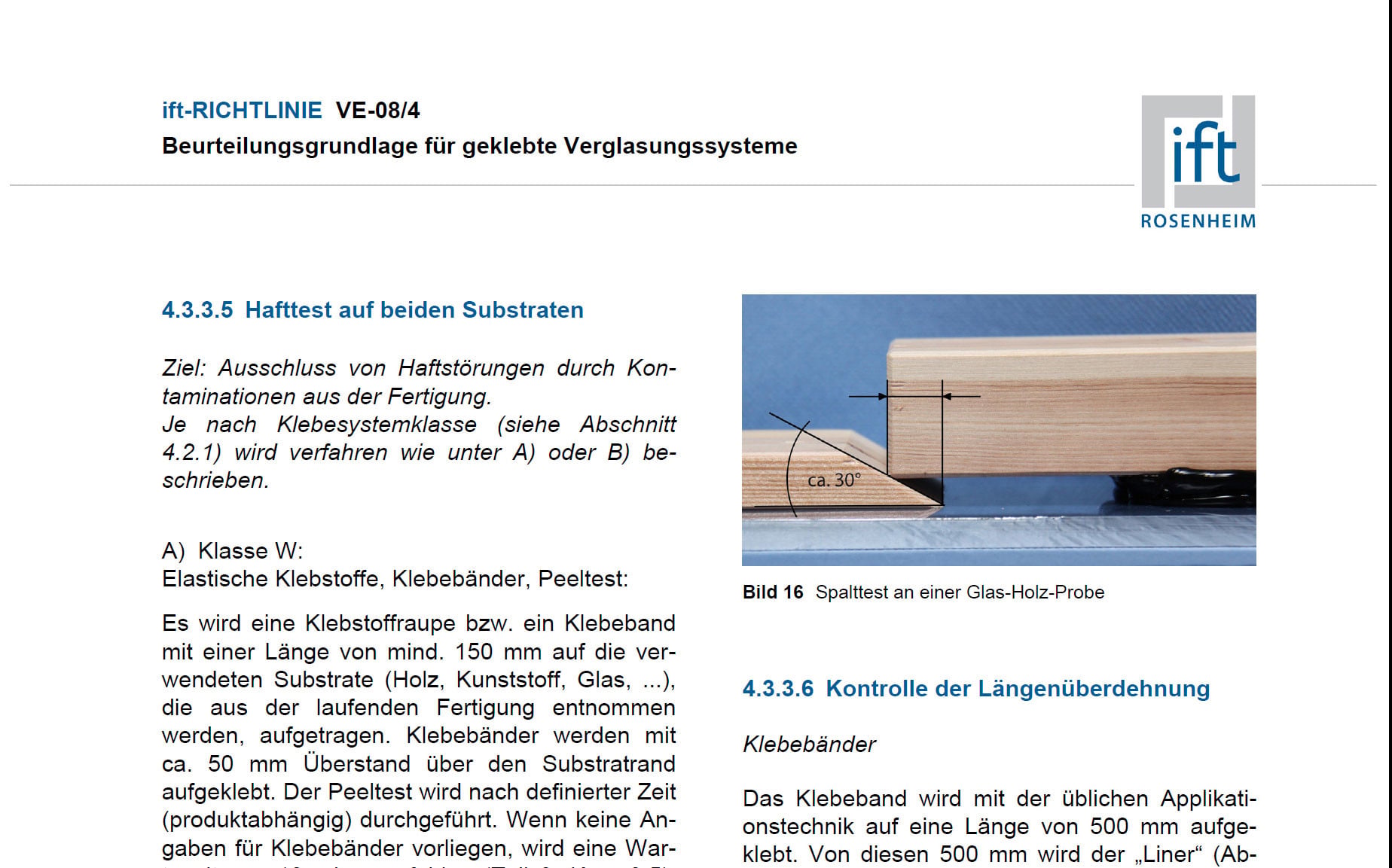

Musterseite aus der ift-Richtlinie VE-08/4

Bild: ift Rosenheim

Die Richtlinie ist wie folgt gegliedert:

Teil 1: Charakterisierung des Klebesystems
Teil 2: Prüfungen am Fenstersystem (Bauteilprüfungen)
Teil 3: Verträglichkeit
Teil 4: Qualitätssicherung
Teil 5: Klebung auf beschichtetem Holz (als Ergänzung zu Teil 1)

Als technische Basis für die Prüfung und Verwendung geklebter Fensterkonstruktionen bietet die Richtlinie von den Grundlagen bis zur Qualitätssicherung umfangreiche Informationen und Praxistipps zur Charakterisierung von Klebesystemen, zu Bauteilprüfungen am jeweiligen Fenstersystem sowie zur Verträglichkeit und Produktionskontrolle. Im Anhang sind außerdem hilfreiche Übersichtstabellen zur Prüfdurchführung und Checklisten zur Beurteilung angefügt.

Die aktuelle Ausgabe der Planungshilfe wurde um den maßgeblichen Teil 5 erweitert, der die Anwendung der Klebetechnik bei Holzfenstern ergänzt. Diesbezüglich wird zu den vielen unterschiedlichen Materialien und der großen Vielfalt der Oberflächenbeschichtungen ein Bewertungsverfahren beschrieben, mit dem auf Basis einfacher Vorversuche eine verlässliche Beurteilung und eigenverantwortliche Übertragung durch den Hersteller möglich ist.

Die ift-Richtlinie VE-08/4 umfasst 58 Seiten und ist über die Internetseite des Instituts zum Preis von 31,50 EUR als pdf-Download oder für 35 EUR als Druckexemplar erhältlich (siehe Surftipps).
