_Flachdach

Seit April 2021 ist die neue Karlsruher Hauptfeuerwache in Betrieb (siehe Bauwerke zum Thema). Den vorangegangenen städtebaulichen Wettbewerb hatte das Stuttgarter Architekturbüro H III S in Zusammenarbeit mit Eurich Gula Landschaftsarchitektur mit einem funktionalen, ästhetischen und nachhaltigen Konzept für sich entscheiden können. Der sechsgeschossige Gebäudekomplex ist im Passivhausstandard geplant und bietet den Beschäftigten eine hohe Aufenthaltsqualität. Einen bedeutenden klimafreundlichen Beitrag stellen die Dachflächen dar. Hier wird Regenwasser gesammelt, Teilbereiche sind mit Photovoltaik für die Stromerzeugung ausgestattet, zudem gibt es verschiedene Arten der Dachbegrünung.

Das über 4.000 Quadratmeter große Dach der Fahrzeughalle ist als intensiv begrünte Dachlandschaft für Erholung, Sport und Spiel abwechslungsreich gestaltet. Der Bundesverband GebäudeGrün (BuGG) hat es als Gründach des Jahres 2022 ausgezeichnet. Die mehrschichtigen Gründachsysteme speichern viel Wasser und lassen es zeitverzögert verdunsten. Das ist ökologisch und ökonomisch sinnvoll und macht aus dem Freibereich einen attraktiven, erholsamen Pausenort.

Gründach: Eigenschaften und Vorzüge

Ein Gründach sieht gut aus und produziert Sauerstoff, es bindet Staub, Schadstoffe und CO₂. Als natürliche Klimaanlage schützt es vor winterlicher Kälte und sommerlicher Hitze – so lässt sich Energie sparen. Der Natur gibt eine Dachbegrünung verloren gegangene Fläche zurück, indem sie Lebensraum für Pflanzen und Tiere ersetzt. Außerdem verlängert sie die Lebensdauer der Dachabdichtung, weil sie vor Temperaturextremen, UV-Strahlung und mechanischer Beschädigung schützt.

Begrünte Flächen sind Wasserspeicher: Wie ein Schwamm saugt sich der Gründachaufbau mit Wasser voll und verzögert dessen Abfluss. Das entlastet die Kanalisation bei Starkregen und verringert vor allem den Wasserabfluss und Wasserverlust. Die in trockenen Zeiten knappe Ressource endet auf diese Weise nicht in der Kanalisation – vielmehr wird durch langsame Verdunstung der Wasserkreislauf gesichert.

Die Feuerwehrleute und ihre Bedürfnisse

In der Karlsruher Hauptfeuerwache verbringen die Einsatzkräfte viel Zeit. Körperliche Fitness ist für ihren Dienst von zentraler Bedeutung. So bietet das Gebäude eine ganze Reihe von Sportmöglichkeiten als psychischen Ausgleich für einsatzbedingte Belastungen. Es gibt Fitnessräume und eine Sporthalle, den großen Dachgarten mit einer Boulefläche oberhalb der Fahrzeughalle und ein Außensportfeld auf dem Dach der Feuerwache.

Konzeption und Ausmaß der begrünten Dachflächen

Den Gründachaufbau oberhalb der wurzelfesten Abdichtung entwickelten Landschaftsarchitekt Tobias Buchen, Geschäftsführer des Fachbetriebs flor-design und Stefan Ruttensperger, Leiter des Fachbereichs Gründach der Firma Bauder, gemeinsam. Die Planung einer Dachfläche dieser Größe und mit derart vielfältiger Nutzung ist auch für Buchen eine Seltenheit. Von der einfachen extensiven Begrünung über den Wegebau bis zur intensiven Begrünung gehört alles dazu. Die Substratstärken variieren von acht bis 160 cm, Aufbau und Schüttung sind unterschiedlich. Um die Abdichtung zu schützen, begannen die Begrünungsarbeiten unmittelbar nach Fertigstellung der ersten Dächer.

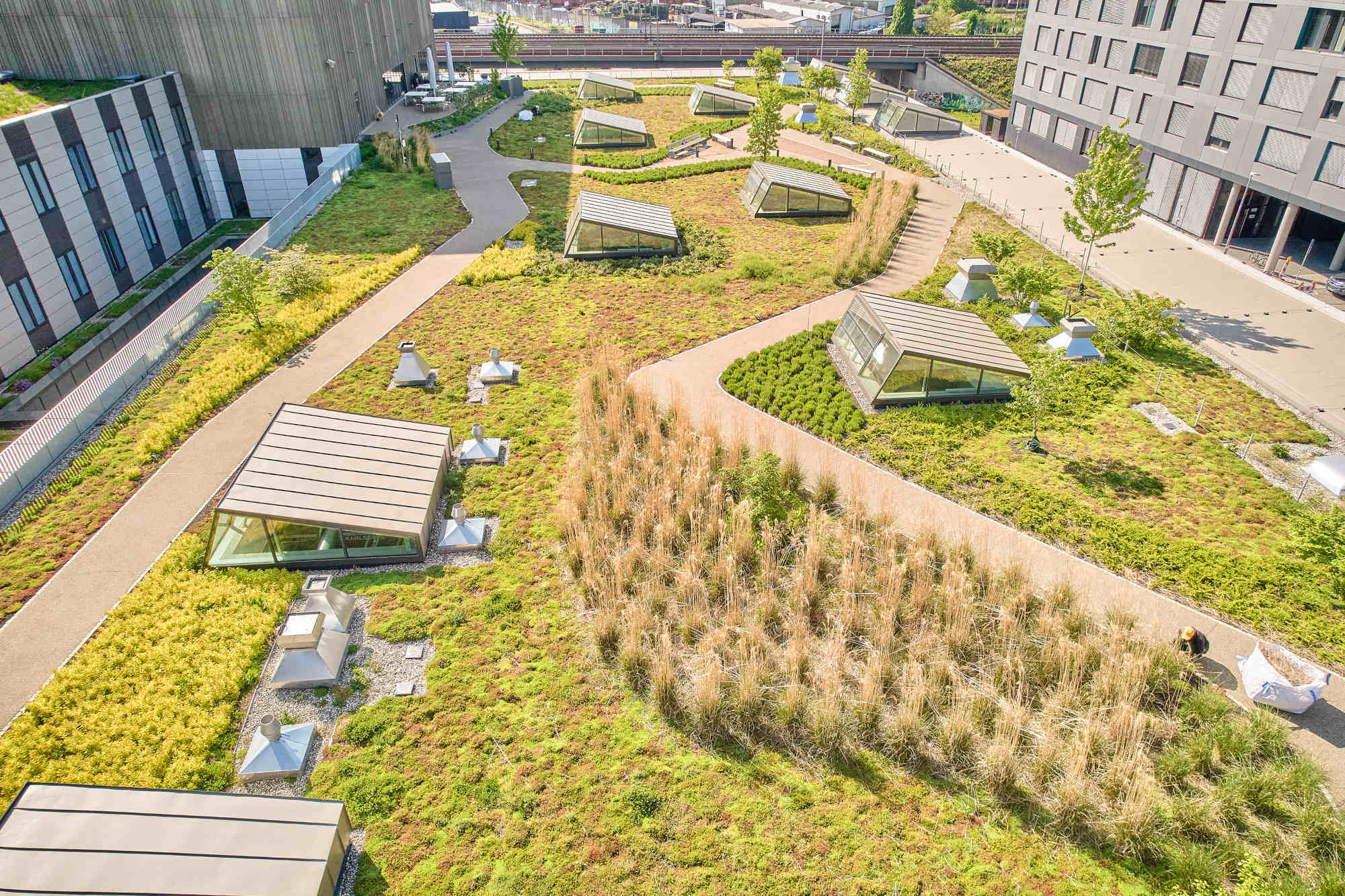

Die Gesamtfläche der genutzten Dachflächen beträgt 6.630 Quadratmeter. Mit rund 4.330 Quadratmetern hat die intensive Begrünung auf der Fahrzeughalle den größten Anteil, die extensiv begrünten Dachflächen summieren sich auf 1.320 Quadratmeter, der Außensportplatz mit 460 Quadratmetern erhielt Kunstrasen. Die modellierte Dachlandschaft verfügt über Wege, Sitzgelegenheiten, einen Bouleplatz und einen Nutzgarten. Sie ist auch für das städtische Umfeld bedeutsam – ein ökologischer Baustein im Sinne der Kampagne „Grüne Stadt Karlsruhe“.

Aufbau Dachgarten im Detail

Zum Schutz der wurzelfesten Abdichtung wurden zunächst lose und überlappend die BauderGREEN FSM 600 Faserschutzmatte verlegt, darauf als Wasserspeicher- und Dränschicht das druckbelastbare BauderGREEN DSE 60 Drän- und Speicherelement mit einer Noppenhöhe von 60 mm und einem Wasserspeichervermögen von 17 l/m². Damit ließen sich alle gewünschten Nutzungsformen umsetzen. Unter dem Belag der verschlungenen Wege wurde das Drän- und Speicherelement mit einer Noppenreihe Überlappung verlegt und in zwei Schichten gefüllt: zunächst mit Lava 0/32, darauf mit Lava 0/8 für die Ebenheit. Auf diesem tragfähigen Unterbau baute das flor-design Team den festen, aber wasser- und luftdurchlässigen Bodenbelag Terraway in Handarbeit ein.

Unter den Grünflächen mit maximal 35 bis 40 cm Aufbauhöhe reichte es, die Drän- und Speicherelemente mit Lava 2/12 zu verfüllen, über dem Filtervlies BauderGREEN FV 300 wurde BauderGREEN Substrat Intensiv aufgebracht. Bereiche mit Einbauhöhen an die 1,60 m über Abdichtung wurden in zwei Schichten aufgebaut. Die Drän- und Speicherelemente wurden dort mit einer Spezialmischung von Bauder verfüllt und zur Bodenmodellierung mit Lava der Korngröße 0/16 überbaut. Oberhalb eines Filtervlieses wurde dann das BauderGREEN Substrat Intensiv aufgebracht. Der Aufbau sorgt für eine hohe Wasserrückhaltung, sodass Großsträucher, Gräser, Stauden und Rosen gleichermaßen gedeihen können.

Einbindung der Oberlichter und Gestaltungsmöglichkeiten

Alle Anschlüsse und die Randstreifen sind mit Kies eingefasst. Insgesamt elf Oberlichter mit Abmessungen von 5,00 x 5,00 m bringen nicht nur Tageslicht in die Fahrzeughalle, sondern beleuchten auch bei Nacht den Dachgarten. Die Substrate und deren Mischungen ermöglichen individuelle Gestaltungen. Wichtig ist die richtige Dimensionierung der Vegetationstragschicht, eine ausreichende Bewässerung und Nährstoffversorgung: Dann sind die Bedingungen für das Pflanzenwachstum auf dem Dach fast wie am Boden.

Extensivbegrünung: geringes Gewicht, wenig Pflegebedarf

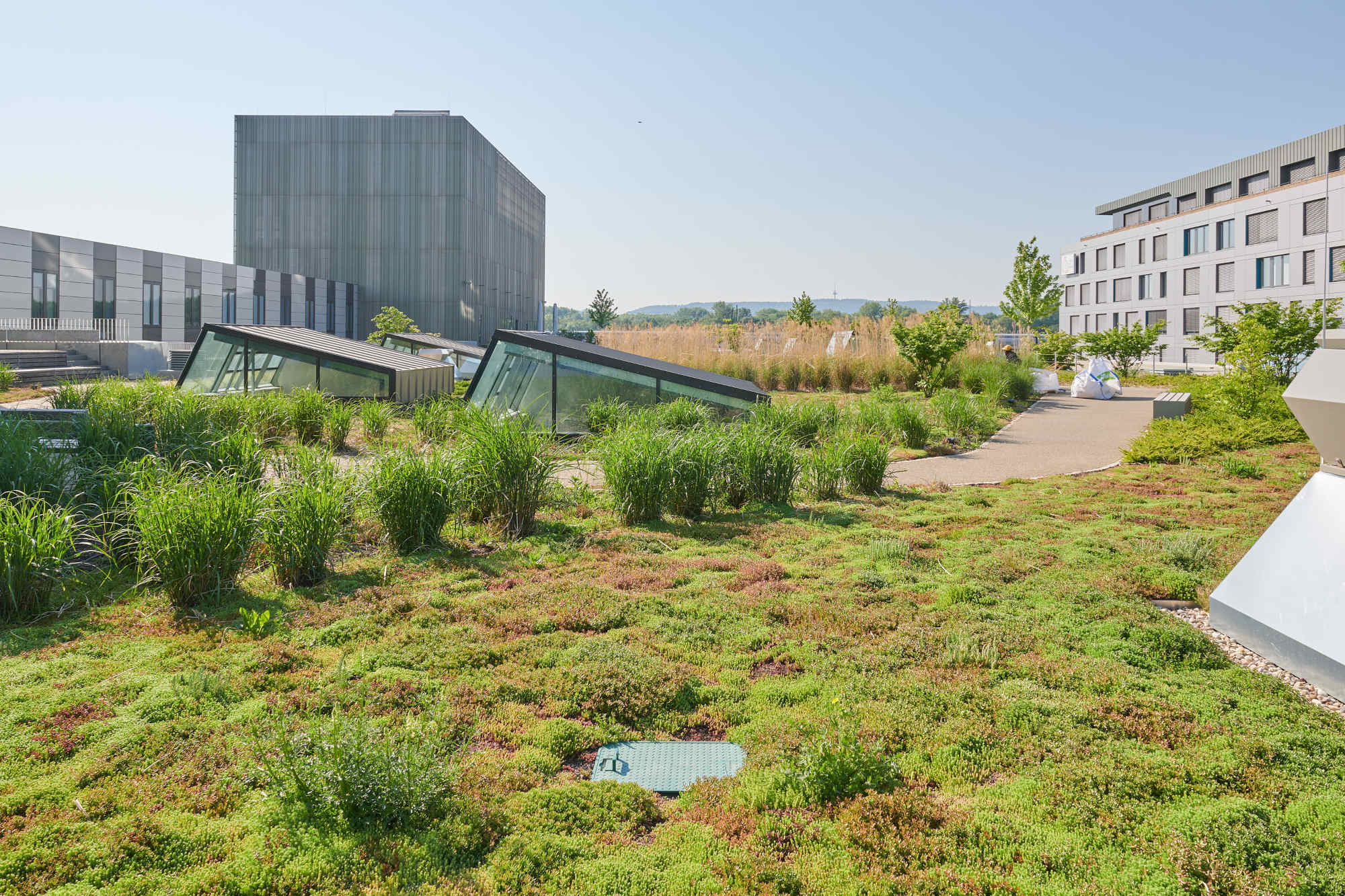

Wenig aufsehenerregend, dafür von geringem Gewicht und pflegearm sowie ebenfalls von großem ökologischem Nutzen ist die extensive Begrünung auf den Dächern der verschieden hohen Funktionsgebäude und den Garagen. Auf der Dachabdichtung verhindert ein lose verlegtes Schutzvlies mechanische Beschädigungen, darauf folgt auch hier das BauderGREEN DSE 60 Drän- und Speicherelement. Die Elemente wurden dicht gestoßen lose verlegt und mit Filtervlies abgedeckt, um das Einschlämmen von Feinteilen aus der Vegetationsschicht in die Dränschicht zu verhindern und eine dauerhafte Funktion der Dränage zu sichern. Bereits 8 cm BauderGREEN Substrat extensiv, ein mineralisches Schüttstoffgemisch, schaffen ideale Wachstumsbedingungen für bunt blühende Sedummischungen.

Fußballplatz auf dem Dach

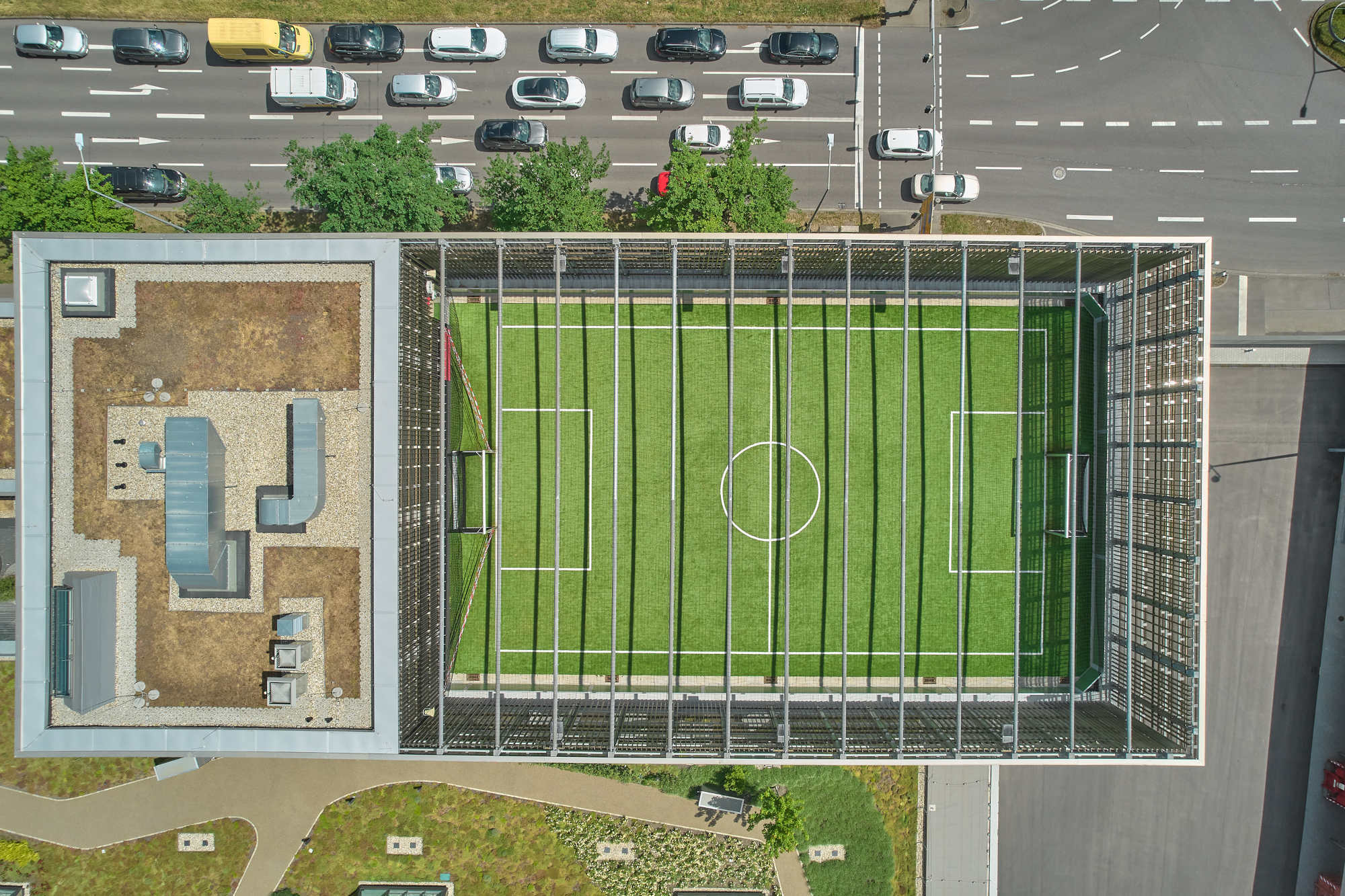

Auf dem südlichen Dach über dem 4. Obergeschoss des Gebäuderiegels zur Bundesstraße befindet sich ein 26,50 x 18,00 Meter großes Außensportfeld. Auch dort ist ein Schutzvlies Unterlage für ein in diesem Falle 20 mm hohes Drän- und Speicherelement (BauderGREEN DSE 20), das mit mineralischem Schüttstoff verfüllt ist und bedeckt von einer elastischen Tragschicht. Es folgt ein Filtervlies (BauderGREEN Filtervlies FV 300) unter dem Kunstrasen. Trotz künstlicher Auflage kann auch bei der Sportfläche Regenwasser versickern.
