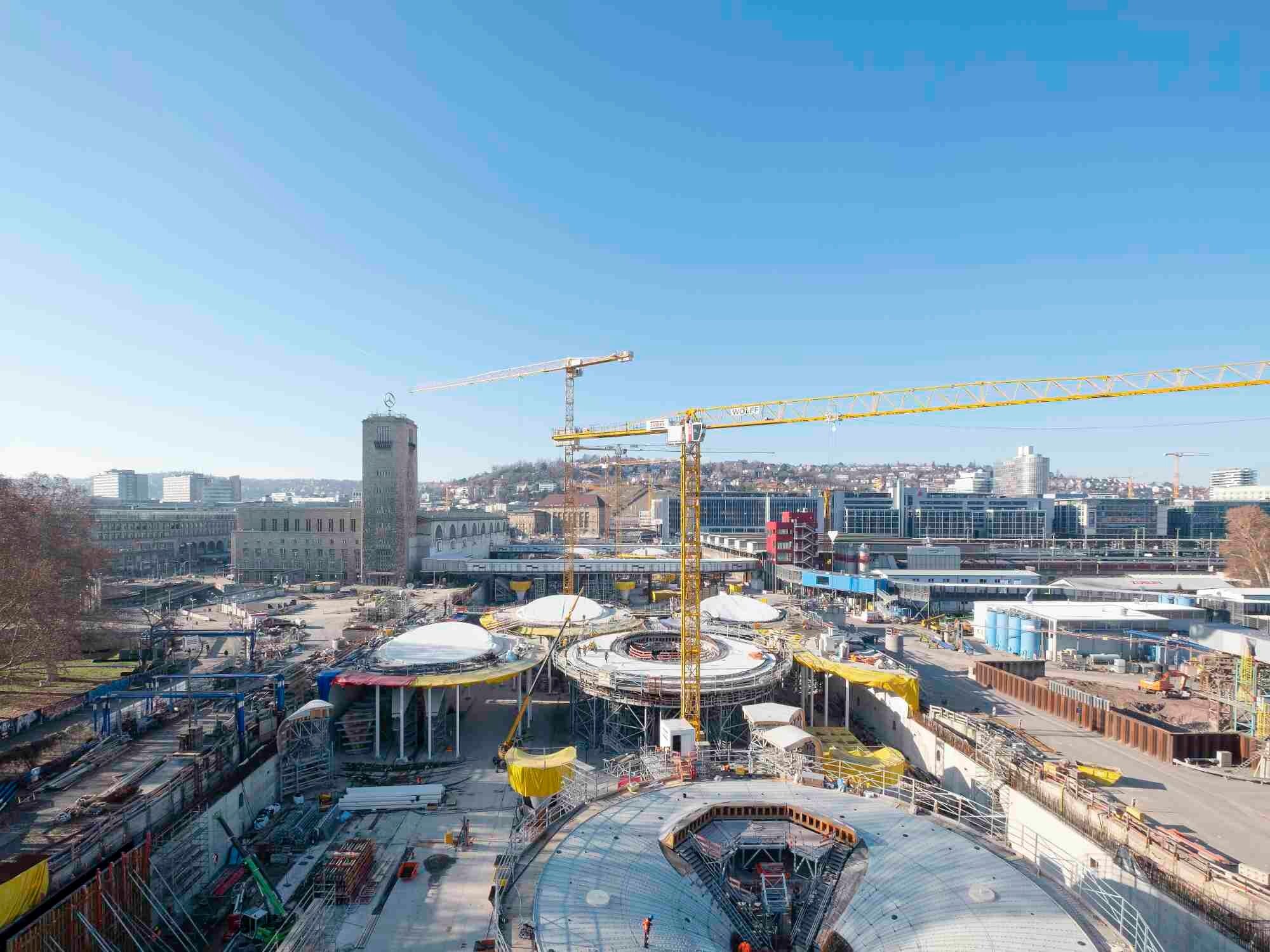

Einen Kopfbahnhof in einen unterirdischen Durchgangsbahnhof zu verwandeln, der noch dazu um 90 Grad gedreht funktioniert, klingt nach einer für deutsche Verhältnisse durchaus waghalsigen Idee. Dementsprechend hat der Entwurf für den neuen Hauptbahnhof in Stuttgart bekanntlich nicht nur Freunde. Den Bedenken zum Trotz wächst und gedeiht das Bauwerk nach den Planungen von Ingenhoven Architects. Bereits fertiggestellt ist der Großteil der 28 Kelchstützen, die gerne auch als Sonnentrichter bezeichnet werden.

Sonnen- und Menschentrichter

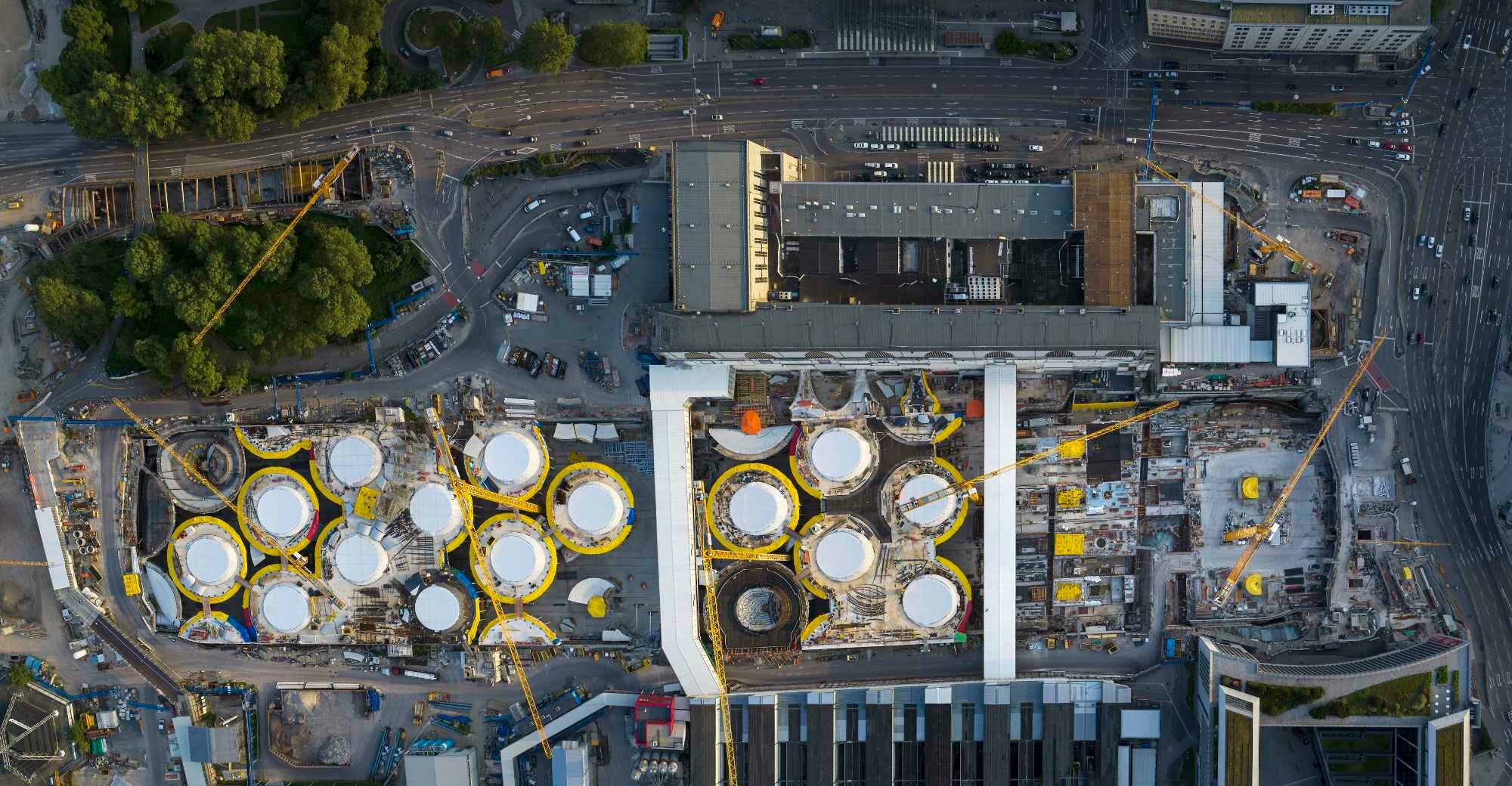

Die Planungen umfassen neben dem Neubau der Bahnhofshalle auch den Teilabriss und Umbau des denkmalgeschützten Bahnhofsgebäudes von Paul Bonatz sowie die Gestaltung der umliegenden Freianlagen. Die Kelchstützen, die Frei Otto mitentwickelt hat, prägen dabei nicht nur die unterirdische Gleishalle, sondern auch den angrenzenden Schlosspark: Dort bleiben sie als Oberlichter ablesbar.

Passend zum dominierenden Trichtermotiv wird man nach Fertigstellung über trichterförmige Eingänge in die Halle gelangen, die den Zugang aus allen vier Himmelsrichtungen erlauben – unter anderem auch vom alten Bonatzbau kommend, der als Empfangshalle dient und Raum für den Einzelhandel bieten soll. Auf Höhe der Erdgeschossebene sind in der neuen Halle mehrere brückenartige Galerien geplant, von denen aus Treppen hinunter zu den Bahnsteigen führen.

Vielfalt der Stützelemente

Die Kelchstützen unterscheiden sich in ihrer Neigung, Form und Höhe voneinander. Den meisten gemein ist die Grundform des Trichters mit einem schmalen Fuß, einem um den hohlen Kern gebogenen Schaft und einem ausladenden Kopf, der das kreisrunde Lichtauge fasst.  Letzteres wird mit einer Stahl-Glas-Konstruktion geschlossen, durch die das Tageslicht auf die Bahnsteige fällt. Die Formen folgen laut Ingenhoven Architects auf effiziente Weise dem Verlauf der Kräfte. Neben dem Regelkelch gibt es auch Rand- und Restkelche sowie einen Sonderkelch mit besonders großem Lichtauge, der Rolltreppen und Aufzüge fassen soll.

Im Moment ist der neue Bahnhofsteil noch unfertig, aber dafür lässt er sich pur – also noch weitgehend ohne Einbauten – erleben. Das breite Publikum wird die fertigen Trichter voraussichtlich ab Ende 2025 vor Ort bewundern können: Dann soll der neue Bahnhof in Betrieb gehen.

Schalung: Schalungskörper aus massivem Brettsperrholz

Für jeden Kelch werden über 80 großformatige Schalungskörper benötigt. Die Spezialanfertigungen aus massivem Brettsperrholz sind tragend ausgebildet und können mehrfach wiederverwendet werden. Im Schnitt kommt jedes Sonderschalungsteil fünf bis sechs Mal zum Einsatz. Einzelne Stücke werden sogar bis zu 24-mal verwendet.

Hergestellt wurden die Sonderschalungskörper aus einem Rohling, der aus verklebten Brettsperrholzvolumen besteht. Ein Fräsroboter brachte das Holz in mehreren Bearbeitungsschritten in die gewünschte Form. Die Präzision dieser automatisierten Herstellung wurde mithilfe eines 3D-Scans überprüft. In einer eigenen Lackierstraße ließ das Planungsteam die Schalungskörper mit einer speziell entwickelten Mischung aus Harzen beschichten.

Verfahrbare Schalungstürme

Betoniert wird in drei Abschnitten: Zunächst entsteht der Fuß, dann der eigentliche Kelch und schließlich der Ring, der das Lichtauge fasst (die sogenannte „Hutze”). Im unteren Bereich fassen Stahlgurte die Schalungskörper, die zusätzlich seitlich abgestützt werden. Die Schalelemente der Außenseite des Kelchs sind auf Gerüsttürme montiert, die zum Einsatzort gefahren werden können.

Stützen für die Stütze
Die Betonage einer einzelnen Regelkelchstütze erfolgt mithilfe von circa 700 Kubikmeter Weißbeton. Es handelt sich um eine spezielle Mischung, der unter anderem Polypropylenfasern zugegeben wurden – eine vor allem im Tunnelbau gängige Methode, um im Brandfall Abplatzungen und das Versagen der Bewehrung zu vermeiden. Die ausgeschalten Kelche werden temporär von Stahlstützen getragen, bis die Schwindgassen des 450 Meter langen und 80 Meter breiten Daches geschlossen sind und die Kräfte wie geplant abgeleitet werden können.

Während die Stützen weitgehend aus Ortbeton bestehen, kommen bei anderen sichtbaren Flächen oft Weißbeton-Fertigteile als Einmalschalung zum Einsatz. Unverzichtbar sind bei der Erstellung der vielen verschiedenen Betonbauteile die Bewehrungs-, Trag- und Schalungsgerüste, die den Zugang ermöglichen und das Bauwerk temporär unterstützen. -chi
