Mitten im historischen Zentrum Mailands liegt der Palazzo della Ragione, das 1228 errichtete ehemalige Rathaus der Stadt. Jahrhundertelang führte der einzige Zugang zu dem auf Pfeilern aufgeständerten Gebäude über eine Brücke, die gleichzeitig als Fluchtweg diente. Um das Gebäude öffentlich zugänglich machen zu können, musste zunächst eine neue, außen liegende Fluchttreppe als zweiter Fluchtweg geschaffen werden. Vorgaben beim Entwurf waren Leichtigkeit, Transparenz und Eigenständigkeit gegenüber dem historischen Umfeld.

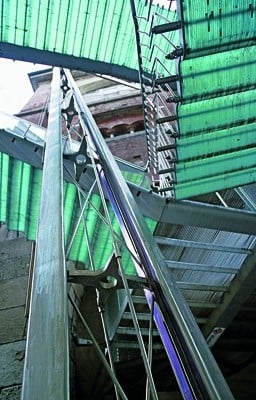

Geplant wurde die Treppe von dem Architekten, Stadtplaner und Autor Marco Dezzi Baredchi, der bereits bei Restaurierungsarbeiten des Palazzos in den 80er Jahren beteiligt war. Er entschied sich für eine aus Glas, tragenden Edelstahlelementen und Edelstahlstäben gefertigte Außentreppe, die sich klar von der historischen Bausubstanz abhebt. In ihrer filigranen Ausführung beeinträchtigt sie weder die historischen Raumkanten noch den Durchgang zur Piazza dei Mercanti.

Mit einer Gesamtlänge von 26 m überwindet die Treppe einen Höhenunterschied von etwa 8,20 m. Die Tragkonstruktion besteht aus einer leicht geneigten und nach oben verjüngenden Stütze aus Edelstahl, die sich in ca. 12 m Höhe an ihrer Spitze in drei abgespreizte "Finger" auflöst. Am Fußpunkt ist die Stütze an einer Bodenplatte befestigt und zusätzlich gegen Umkippen am Mauerwerk rückverankert. Von den Fingern verlaufen Edelstahlstäbe mit einem Durchmesser von 32 mm vertikal nach unten. Um den Straßenraum möglichst frei von weiteren Stützen zu halten, ist an diesen Stäben auch die Unterkonstruktion für den Treppenlauf befestigt. Die Unterkonstruktion besteht aus einem innenseitigen Kastenträger, von dem die Glasstufen nach außen auskragen. Alle Edelstahlelemente wurden in der Werkstatt vormontiert und vor Ort mittels Schraub- und Schweißverbindungen zusammengefügt.

Glas

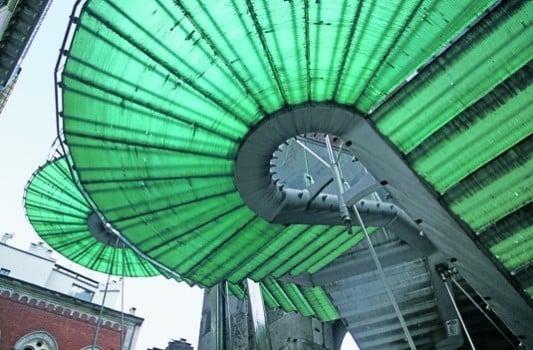

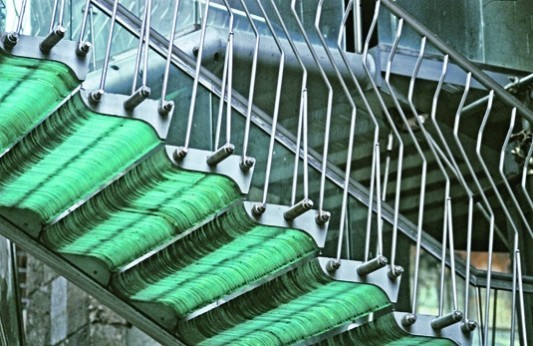

Jede der 49 Glasstufen besteht aus 116 Stück vertikal gestellten, speziell organisch ausgeschnittenen Glasplatten aus Floatglas. Das 10 mm dicke Glas hat je drei Bohrungen mit einem Durchmesser von 21 mm. Durch diese Bohrungen sind Edelstahlstäbe geführt, die an ihrem Ende mit einem Gewinde versehen sind. Durch das Vorspannen eines Spannbleches mit den Stäben gegen die Glasplatten wird das Paket jeder Treppenstufe zusammengehalten. So wie die Edelstahlelemente konnten auch die Stufen in der Werkstatt vormontiert werden.
