Glasintegrierter Sonnenschutz – bewegliche Systeme

Die Sonnenschutzfunktion im Scheibenzwischenraum (SZR) von Mehrscheiben-Isolierglas (MIG) kann durch verschiedene Systeme gewährleistet werden. Als Typen gibt es Jalousien, Lamellen, Gitter, Gewebe, Gewirke, Folien oder auch Einzelelemente wie z.B. kleine Steine.

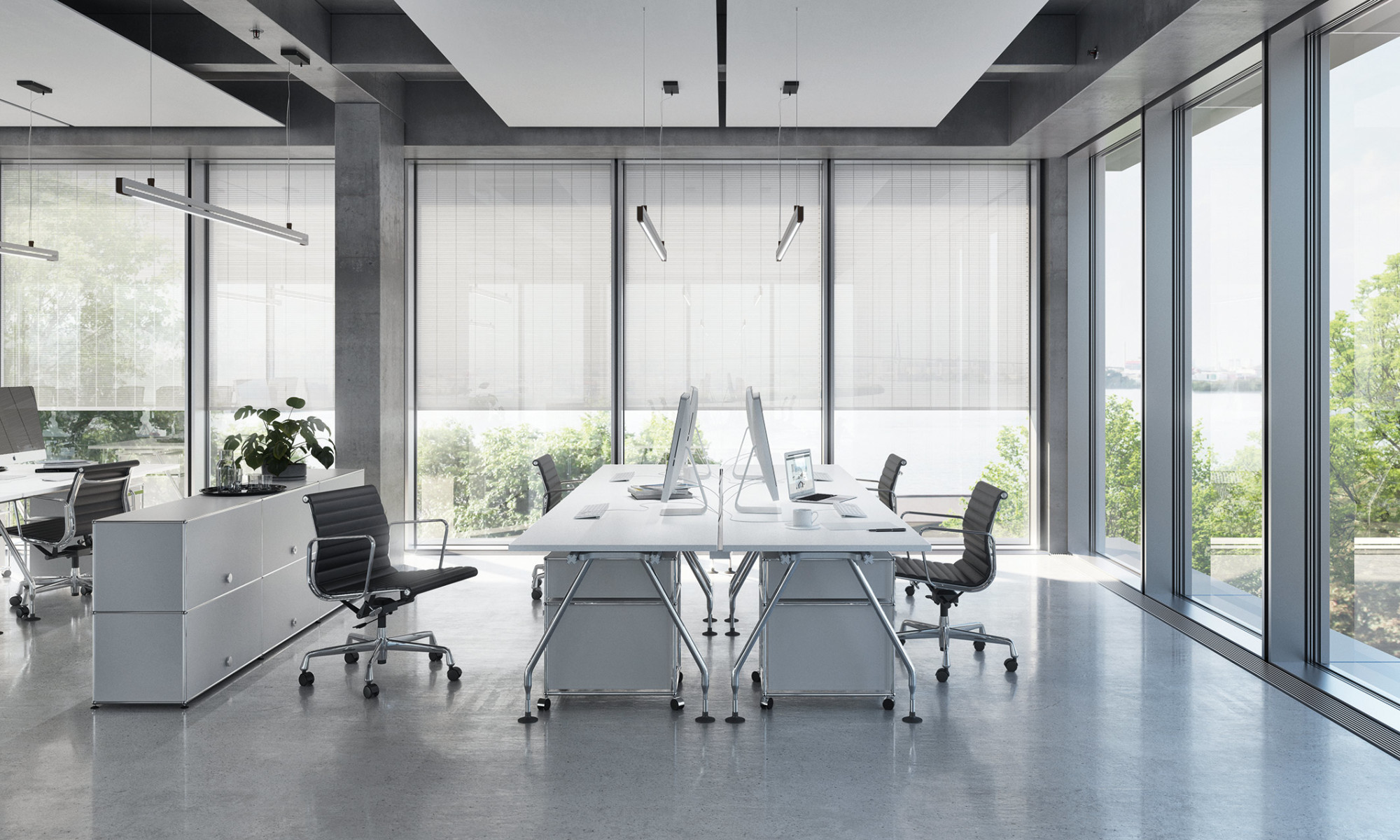

Mit dem Schüco CSB als Sonnenschutz bleibt auch bei vollständig heruntergefahrenem Behang der Bezug zur Außenwelt erhalten
Isolierglasjalousie mit Kurbelantrieb
Schnitt Isolierglasjalousie

Isolierglasjalousien

Dabei handelt es sich um hermetisch in den Scheibenzwischenraum integrierte Jalousien mit einer Lamellenbreite von ca. 16 mm bis 25 mm, je nach Fabrikat. Durch den Einbau in den Scheibenzwischenraum sind sie absolut witterungsunempfindlich und in der Regel dauerhaft wartungsfrei. Beschädigungen durch äußere Einwirkungen sind bei diesen Systemen bei ordnungsgemäßer Ausführung ausgeschlossen. Die Steuerung der Jalousien erfolgt entweder manuell oder motorisch:

  • Kurbelantrieb: Das Heben und Senken der Lamellen erfolgt durch einen fest im Rahmen integrierten Handkurbel-Antrieb. Der Behang kann in jeder Position gestoppt werden.
  • Schnurzugbedienung: Das Heben und Senken der Lamellen erfolgt durch eine Einorganbedienung mit Perlkette. Der Behang kann in jeder Position gestoppt werden.
  • Drehknopfantrieb: Das Heben und Senken der Lamellen erfolgt durch einen Drehknopf mit flexibler Welle. Der Drehknopf kann flexibel angeordnet.
  • Elektroantrieb: Der Antrieb erfolgt durch einen 12 oder 24 Volt Gleichstrommotor inklusive automatischer Endabschaltung.
Rollos im Scheibenzwischenraum
Alternativ zu Jalousien oder Reflektoren können auch Rollos oder reflektierende Folien im Scheibenzwischenraum eingesetzt werden. Es kommen u.a. Varianten mit rollbaren, teiltransparenten Folien, die mit einer Microprägung versehen sind oder transparente Polyesterfilme mit Mikroperforationen, bei denen auf beiden Seiten Aluminium oder Bronze aufgedampft wird zum Einsatz.

Bei Folien wird die einfallende Sonnenstrahlung nach dem Auftreffen auf die beschichtete Folie im Scheibenzwischenraum ohne nach außen reflektiert. In Abhängigkeit vom Folientyp kann so ein Sonnen- und Hitzeschutz mit einem Gesamtenergiedurchlassgrad g zwischen 7 % und 16 % erreicht werden. Durch gleichmäßige Microprägung und die je nach Folientyp unterschiedliche Lichttransmission schaffen Folien fast blendfreie Beleuchtungsverhältnisse und reduzieren das einfallende Licht farbneutral auf einen angenehmen Wert.

Die hochreflektierenden beschichteten Folien zeigen sich von außen nach innen als undurchsichtig. Andererseits erlaubt die Teiltransparenz der Folien die Durchsicht vom Rauminneren zur helleren Außenwelt.
