Am Rande des historischen Stadtzentrums der sächsischen Landeshauptstadt Dresden erstreckt sich der Große Garten, eine 1,8 km² umfassende Parkanlage barocken Ursprungs. Hier entstand nach Plänen von Henn Architekten (München) im Nordwesten der Grünanlage an der Kreuzung zweier Straßen die sogenannte „Gläserne Manufaktur“ für den Automobilkonzern VW. Seit 2001 werden auf einer Bruttogeschossfläche von 81.600 m² Limousinen gefertigt und anschließend direkt an den Kunden übergeben.

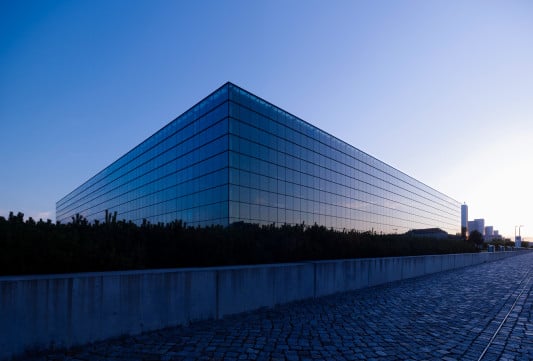

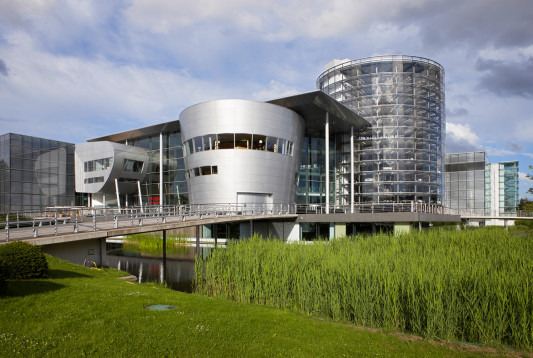

Das Gebäude setzt sich aus mehreren Teilen zusammen: Ein im Nord-Osten platzierter winkelförmiger Montage- und Fertigungbereich, mit einer Schenkellänge von 150 Metern, fasst den südwestlich gelegenen, sogenannten Erlebnisbereich ein. Zur passierenden Stübbelallee im Nordosten zeigt sich das Gebäude als gläserner Quader, mit einem strengen orthogonalen Fassadenraster. Richtung Südwesten, zum Park hin, bricht das Raster auf und die Fertigungsstätte öffnet sich mit zum Teil unterschiedlich organisch geformten Trakten, die von einem künstlich angelegten See umgeben werden. Von hier erreicht man über drei schmale Brücken das Gebäude mit großem, teils überdachtem Vorplatz.

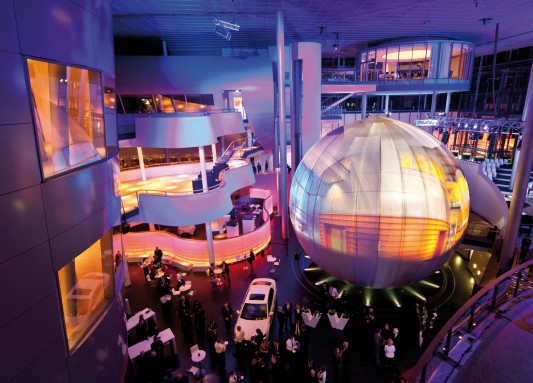

Über zwei Eingänge gelangen die Besucher und Autokäufer in eine große, viergeschossige Halle, den Erlebnisbereich. Zylinder- und kugelförmige, vertikal verlaufende Baukörper – entweder silbrig glänzend oder transparent ausgebildet – sind hier untergebracht. Diese funktionieren zum Teil als mehrgeschossige Aussichtsplattformen, sodass die Besucher von hier die Möglichkeit haben die Autoproduktion in dem  winkelförmigen Montage- und Fertigungbereich zu verfolgen. Die Fertigungsräume sind allesamt hell und gläsern ausgebildet. Ist die Fertigung abgeschlossen, werden die Autos in dem zylinderförmigen, 40 m hohen, gläsernen Fahrzeugturm geparkt, bis sie von ihrem Käufer abgeholt werden. Ein Merchandising-Shop, ein Restaurant mit Bar sowie eine 500 m² große Lounge ergänzen das Konzept.

Der übersichtliche und klare Charakter der Produktionsstätte wird durch die eingesetzten Materialien verstärkt. Durch das Glas entsteht Transparenz, Aluminium verkleidet die einzelnen Baukörper mit einer silbrig glänzenden Hülle, die Hölzer Ahorn und Kirschbaum wurden für das Parkett in den Fertigungs- und Erlebnisbereichen gewählt.

Gebäudetechnik
Eine der Herausforderungen im gesamten Gebäude lag darin, ohne lange Leitungswege und hohe Energieverluste jederzeit Warmwasser bereitzustellen. Aus diesem Grund entschieden sich die Architekten für eine dezentrale Warmwasserbereitung, deren Leistung bedarfsgerecht auf die Nutzer abgestimmt ist. Rund 30 Kleinspeicher sorgen nun für die Warmwasserversorgung. Die einzelnen Geräte sind untertisch an die jeweilige Entnahmestelle angeschlossen. In einem 5-Liter-Speicher wird das Wasser in einem hochgedämmten Gehäuse gelagert. Die Temperatur im Gerät kann stufenlos eingestellt werden, sodass immer Wasser gleicher Temperatur entnommen werden kann.

Zusätzlich kommen vollektronische Durchlauferhitzer zum Einsatz. Im Vergleich zu hydraulischen Geräten wird hier die Temperatur immer gradgenau gehalten. Die wassersparenden, selbstschließenden Armaturen werden berührungslos über eine Infrarot-Elektronik betätigt.

Raumlufttechnisch versorgen insgesamt 30 Haupt- und 120 Nebenanlagen das Gebäude mit den hygienisch bzw. technologisch notwendigen Mindestluftmengen. Auf das Verlegen von großen Lüftungskanälen musste auch hier aufgrund der Transparenz des Gebäudes verzichtet werden. Zudem wurde die minimierte Lüftungstechnik u.a. mit freihängenden Kühlbalken und Deckenstrahlplatten kombiniert, um die erheblichen Wärmelasten aus den Montagebereichen abzuführen. Dabei erzeugen zwei verschiedene Komponenten, eine Absorptions- und zwei Aquaturbo-Kältemaschinen, das zum Kühlen benötigte Wasser mit einer Temperatur von 16 bis 18°C. Dieses Wasser durchströmt dann in einem 2-Leitersystem die Kühlbalken und Deckenstrahlplatten. Letztere werden auch zur Beheizung des Gebäudes via Fernwärme eingesetzt.
