Eindrehhalter

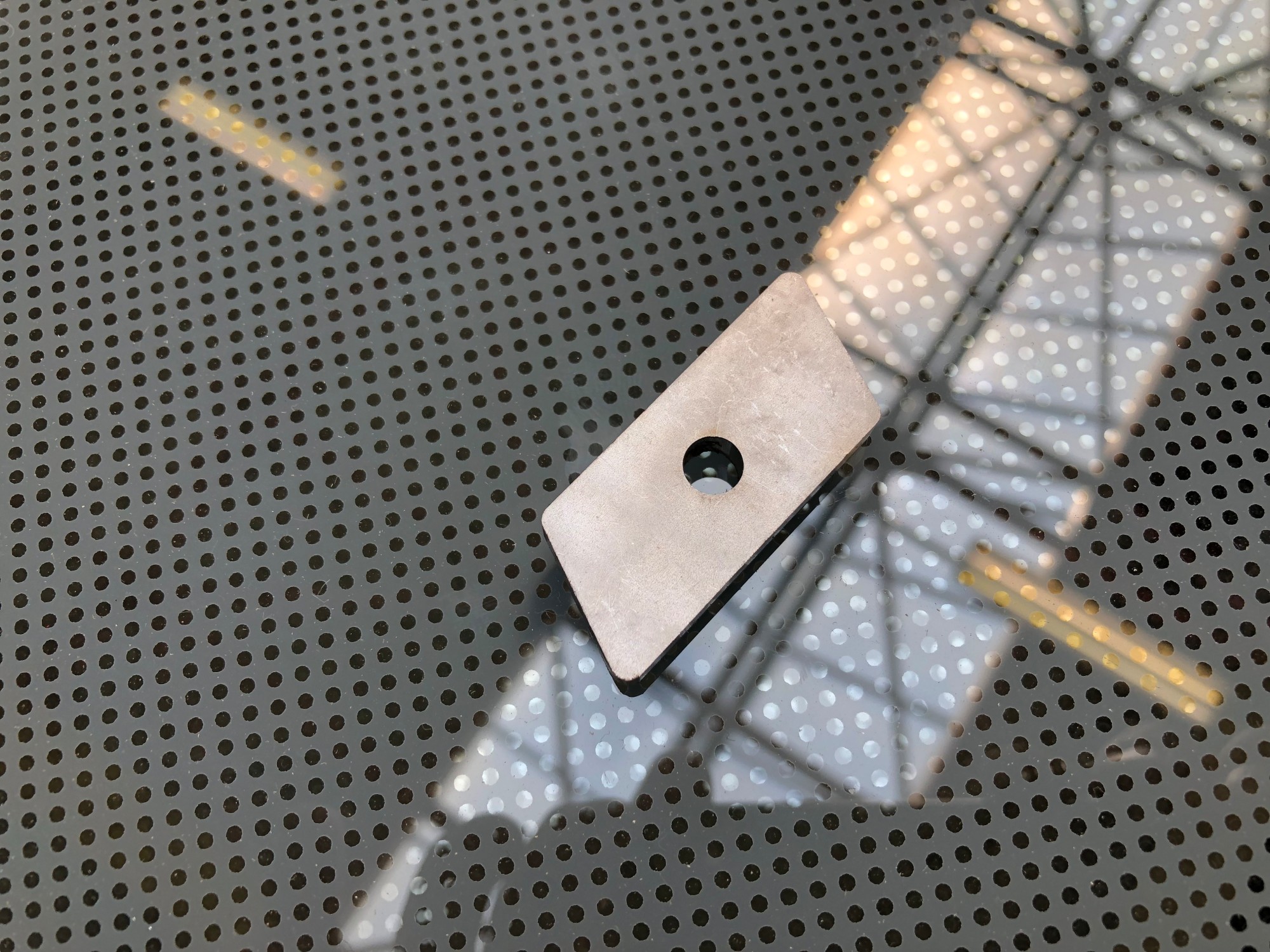

Detail eines Eindrehhalters aus Edelstahl

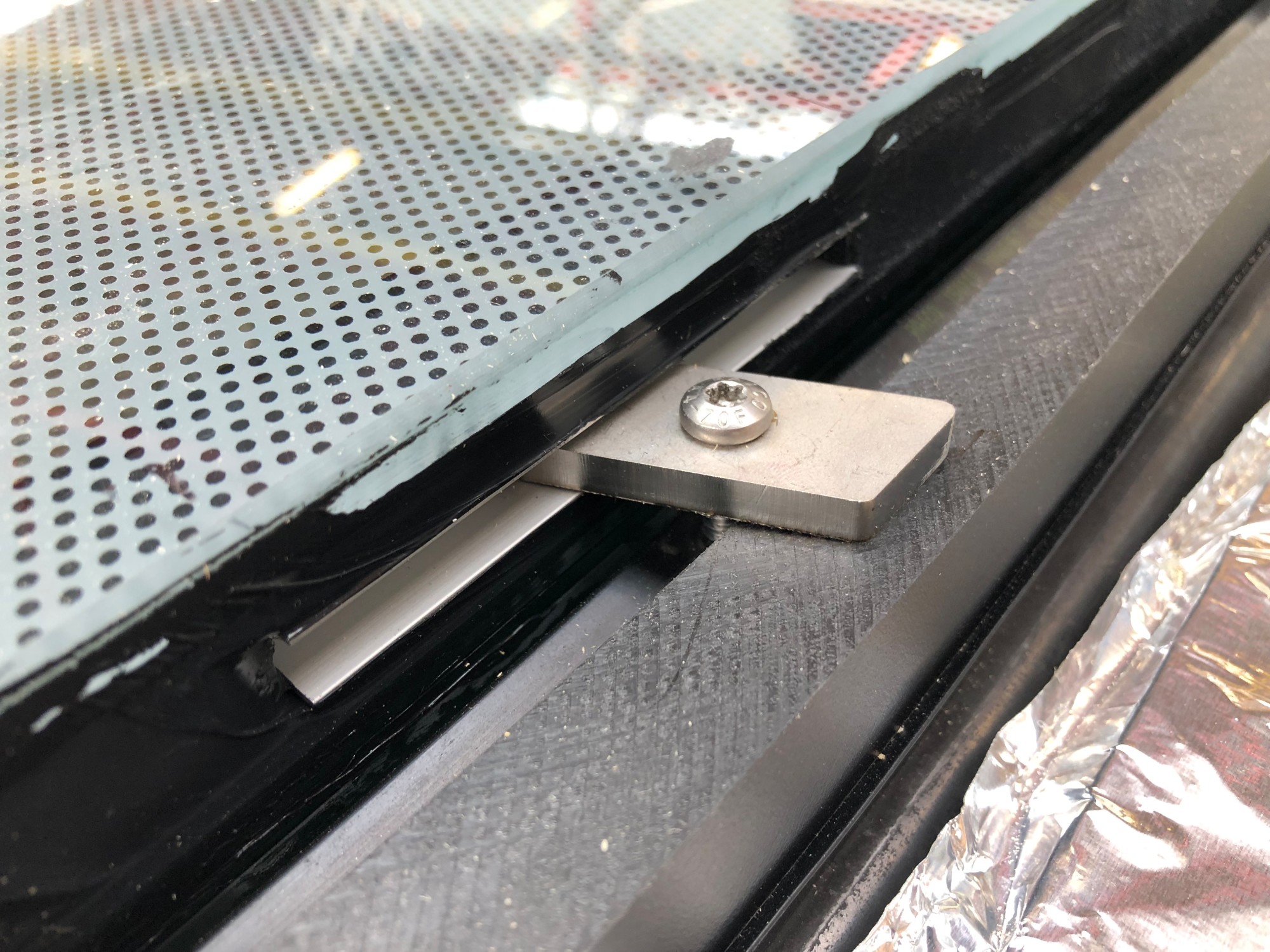

Montierter Eindrehhalter mit Blick auf die im Randverbund integrierte Auflagertasche (Bild aus einem Versuchsstand, bei welchem die benachbarte Isolierverglasung durch eine Kunstoffunterlage simuliert wurde)

Eindrehhalter (auch bekannt als Toggle) sind spezielle Punkthalter für die Anwendung von Isolierverglasungen in Pfosten-Riegel-Tragkonstruktionen. Dabei wird im Schraubkanal des Riegel- bzw. Pfostenprofils der Eindrehhalter zunächst in paralleler Stellung zur Unterkonstruktion befestigt. Nach Einbau der Isolierverglasungen werden die Eindrehhalter um 90° gedreht und greifen dabei in Auflagertaschen, die auf Höhe des Scheibenzwischenraums neben dem Abstandhalter in der sekundären Dichtstufe der Isolierverglasung integriert sind. Die innere Glasscheibe der Isolierverglasung wird somit mechanisch gegen orthogonal zur Scheibenebene wirkende Sogbeanspruchungen gesichert. Die außenliegende Glasscheibe wird hingegen ausschließlich über die Verklebung der sekundären Dichtstufe der Isolierverglasung gehalten, welche daher als Structural-Glazing-Verklebung auszubilden ist.

Entsprechend der Muster-Verwaltungsvorschrift Technische Baubestimmungen sind in Deutschland Structural-Glazing-Fassaden baurechtlich ab einer Höhe von 8 m über Geländeoberkante für das Szenario „Versagen der Verklebung" mit mechanischen Nothaltern zu versehen, die beispielsweise als außen aufgesetzte Soghalter (Tellerhalter) ausgebildet werden können. Alternativ können derartige Konstruktionen einzelfallbezogen geregelt werden, wobei unter Umständen spezielle Untersuchungen bzw. Nachweisformate notwendig sein können.

Eindrehhalter bestehen aus Edelstahl oder häufig bei Systemlösungen aus Druckguss. Die mechanische Lagerung durch Eindrehhalter ist nach Abschluss der Wetterversiegelung nicht mehr sichtbar, sodass eine Ganzglasoptik erreicht wird.
