Druckausgleich im Scheibenzwischenraum
Druckentspannungsventil für Höhentransport von Isolierglas
Klimalasten in Isolierverglasungen können durchaus
bemessungsrelevant werden. Als ständig wirkender Bestandteil der
Klimalast kann der Höhenunterschied zwischen dem Produktionsort und
dem Einbauort der Isolierverglasungen Glasscheiben und Randverbund
überlasten. Insbesondere bei großen Höhenunterschieden sind daher
konstruktive Maßnahmen zur Druckentlastung zu ergreifen.
Bild: www.tycole.com
Bild: www.tycole.com
Bild: www.tycole.com

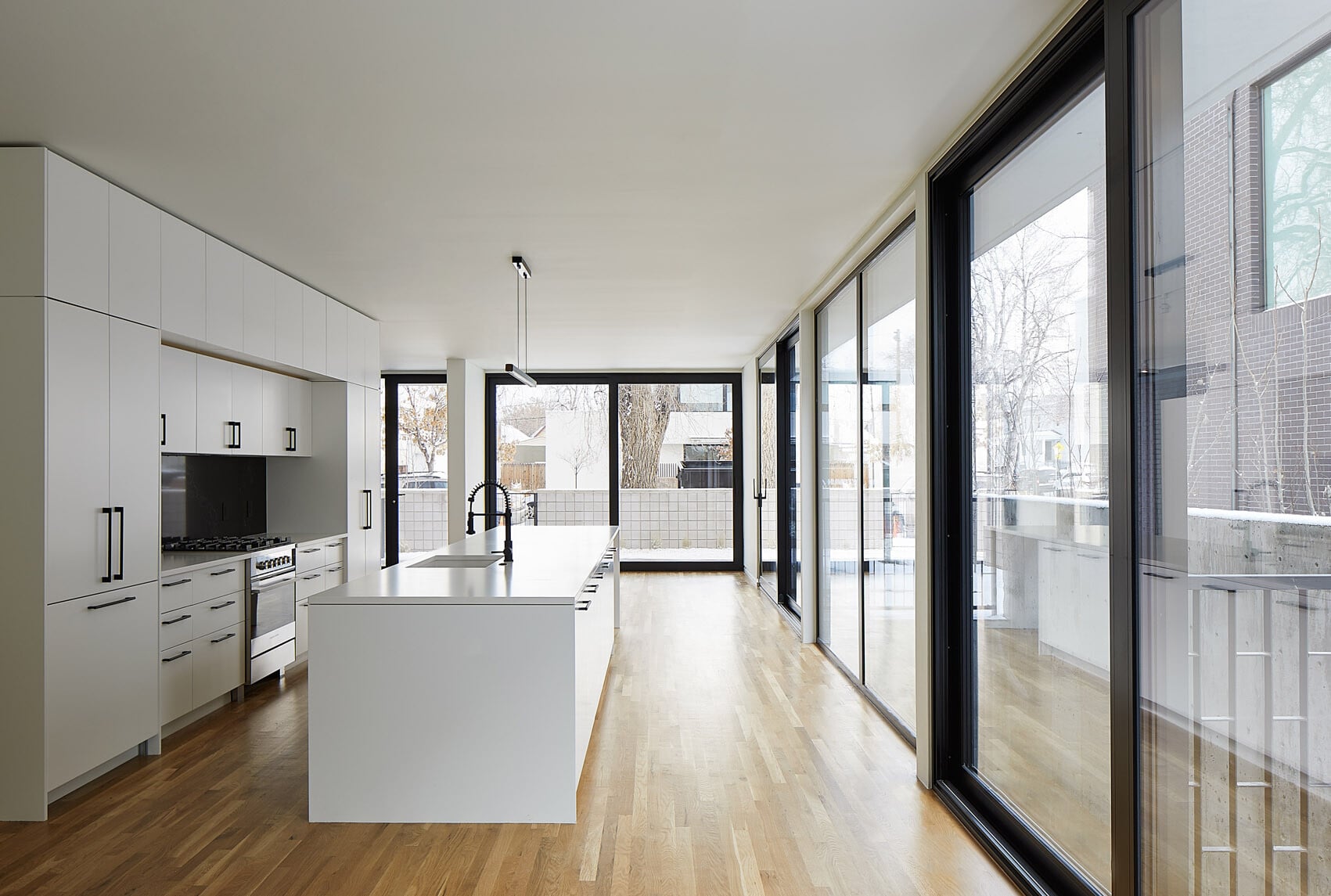

Derartige Maßnahmen waren auch beim Humboldt Project,
einem Wohnkomplex aus drei Einfamilienhäusern in Colorados
Hauptstadt Denver, erforderlich. Entworfen wurde das Ensemble mit
klarer Formensprache und großflächigen Verglasungen vom
ortsansässigen Architekturbüro Studio Limited. Die

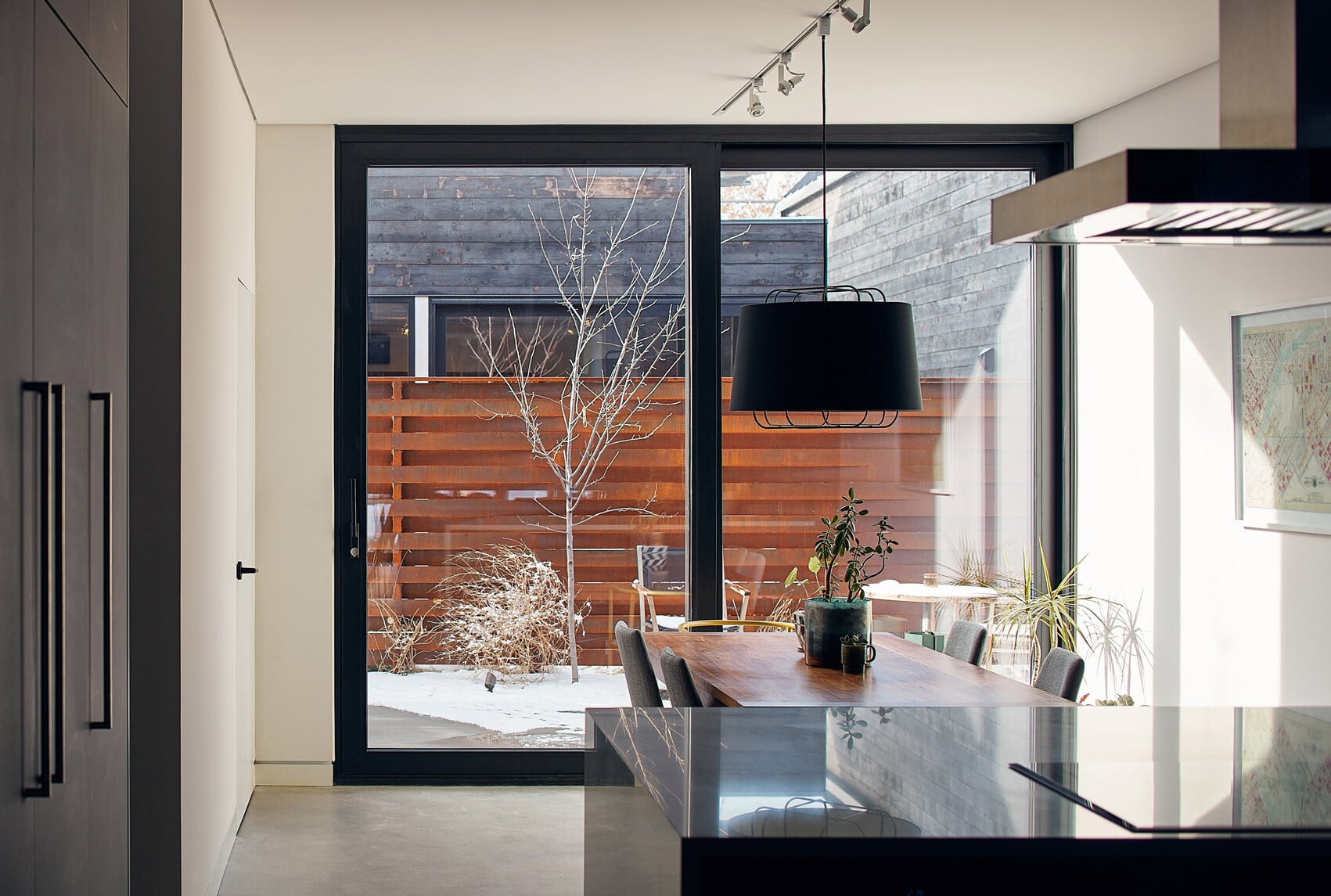

3-fach-Isolierverglasungen mit Warme Kante-Abstandhaltern wurden im
polnischen Murow produziert, das etwa 1.400 Meter tiefer liegt als

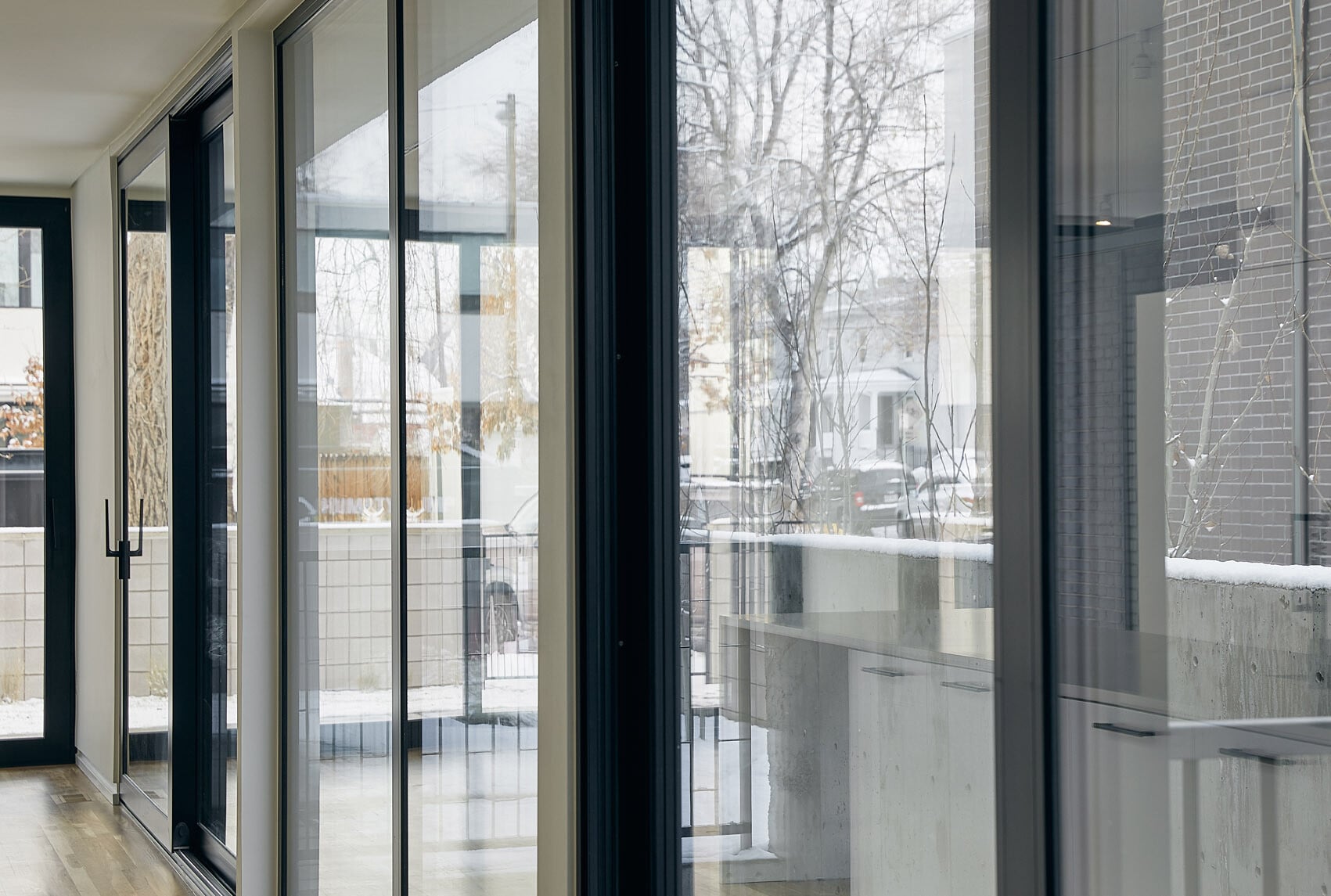

der Einbauort in Denver. Um eine Überbelastung der Glasscheiben und
des Randverbunds durch zu hohen Druck im Scheibenzwischenraum während des Transports zu
vermeiden, wurden Druckentspannungsventile vom Typ Swisspacer
Air des Herstellers Saint Gobain verwendet.
Bei dem Druckentspannungsventil handelt es sich um eine Metallhülse mit integrierter Spezialmembran, die direkt in den Abstandhalter integriert wird. Der Aufbau des Ventils sorgt für einen konstanten, langsamen Druckausgleich zwischen Umgebung und Scheibenzwischenraum. Im Fall des Humbold Projects war dies von besonderer Bedeutung, da die Isolierglaseinheiten über mehrere Tausend Kilometer und mit vielen Temperatur- und Höhenunterschieden per Frachtschiff, Bahn und LKW transportiert wurden. Das Spezial ventil passt sich dem veränderten Luftdruck in der Umgebung an und reguliert den Druck im Scheibenzwischenraum dementsprechend, sodass der Transport auch unter extremen Bedingungen sicher erfolgen kann.
Im Abstandhalterrücken montiert und von der Sekundärdichtung des
Randverbundes verdeckt, ist das Spezialventil nach Einbau der
Verglasung nicht mehr sichtbar. Für die nationale Anwendung ist das
Produkt über die allgemeine bauaufsichtliche
Zulassung Z-70.4-249 geregelt.
