Absturzsichernde Rundfenster
Bauphysikalisch optimierte Verglasungen
In Zürich-Altstetten wird aktuell die neue Eishockeyhalle für das örtliche Eishockeyteam ZSC Lions errichtet. Caruso St John Architects entwarfen die für bis zu 12.000 Zuschauer geplante multifunktionale Sport- und Eventarena als monumentalen Baukörper, der sich im wenig strukturierten Stadtraum zwischen Eisen- und Autobahn mit seiner auffälligen Betonkubatur behauptet. Die Massivität der Sichtbetonfassade wird auf spielerische Weise durch Wellen- und Faltenreliefs gebrochen. Während die Strukturierung entlang der Ost- und Westfassaden als regelmäßige konkave Wellen ausgebildet ist, erweckt das Relief entlang der restlichen Fassadenansichten den Eindruck eines textilen Faltenwurfs, der sich wie ein zurückgeschobener Vorhang um markante kreisförmige Fenster legt.
Bild: Caruso St John Architects, London

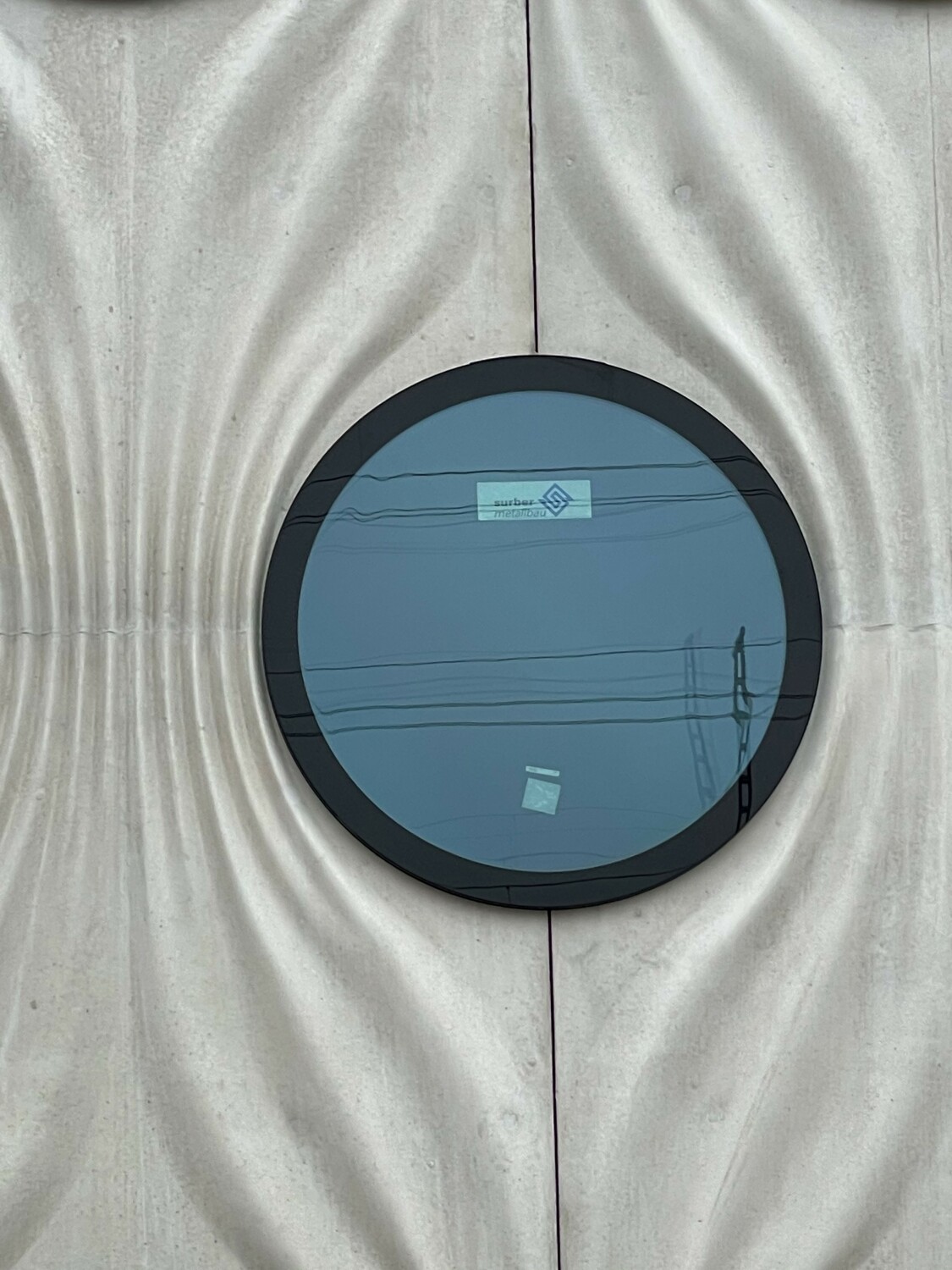

Bild: Surber Metallbau, Dietikon
Bild: Surber Metallbau, Dietikon
Optimierter Glasaufbau – je nach
Ausrichtung
Insgesamt sind 315 dieser runden,
absturzsichernden Tageslichtöffnungen geplant, die alle einem
Durchmesser von zwei Metern aufweisen. Auch der Aufbau der
Verglasungen unterscheidet sich im Grunde nicht: Eingesetzt werden
Dreifach-Isoliergläser mit einem äußeren Verbundsicherheitsglas aus zwei Mal TVG. Die inneren
Gläser der Dreifach-Isolierverglasungen sind als monolithische
Einscheibensicherheitsgläser ausgebildet.
Je nach Ausrichtung und Anforderungen unterscheiden sich jedoch die bauphysikalischen Eigenschaften der Verglasungen. So kommen entlang der Nordfassade zwei Wärmeschutzbeschichtungen auf dem mittleren und inneren Glas zum Einsatz, die dank des Einsatzes des besonders lichtdurchlässigen und farbneutralen Floatglases Planiclear von Saint-Gobain Glass einen Ug-Wert (Wärmedurchgangskoeffizient) von 0,63 W/m²K bei einer gleichzeitig hohen Lichttransmission von 70,2% ermöglichen.
An der Südfassade war aufgrund des zu erwartenden solaren Wärmeeintrags die Anwendung der hochselektiven Sonnenschutzbeschichtung Cool-Lite Xtreme 60/28 erforderlich. Die Südfenster erreichen ebenfalls einen sehr guten Wärmeschutz, zeichnen sich aber vor allem durch einen niedrigen Gesamtenergiedurchlass von g = 0,24 aus, wodurch eine Überhitzung der Innenräume auch bei starker Sonneneinstrahlung vermieden wird.
Einfache Montage dank Aluminiumadapterprofil
Der Außendurchmesser der Rundfenster beträgt 2.025 mm, wobei das Isolierglas als Stufenglas ausgebildet ist; der Innendurchmesser beträgt nur 1.817 mm. Dadurch können die Fenster so montiert werden, dass sie außen bündig auf der Höhe der Betonwellen abschließen. Mithilfe eines schwarzen Randsiebdrucks auf dem Überstand der äußeren Scheibe wird der Randverbund optisch verdeckt. Die Montage erfolgt über ein Aluminiumadapterprofil, in welches die Verglasungen mittels Structural-Glazing verklebt werden. Auf der Baustelle werden die so vorbereiteten Rundfenster von außen in die Betonfassade eingesetzt und mithilfe eines weiteren Aufnahmeadapters am Beton der Fassade verschraubt.
