Was sind Schwarze, Weiße und Braune Wannen?

Bauwerke bzw. Bauteile, die unter Einwirkung von Wasser, z.B. Bodenfeuchte, Sicker- oder Grundwasser stehen, können auf verschiedene Arten abgedichtet werden. Man unterscheidet hierbei unter anderem zwischen Schwarzen, Weißen und Braunen Wannen.

Ausführung einer Braunen Wanne (vor der Betonage der WU-Konstruktion)
Braune Wanne nach dem Ausschalen

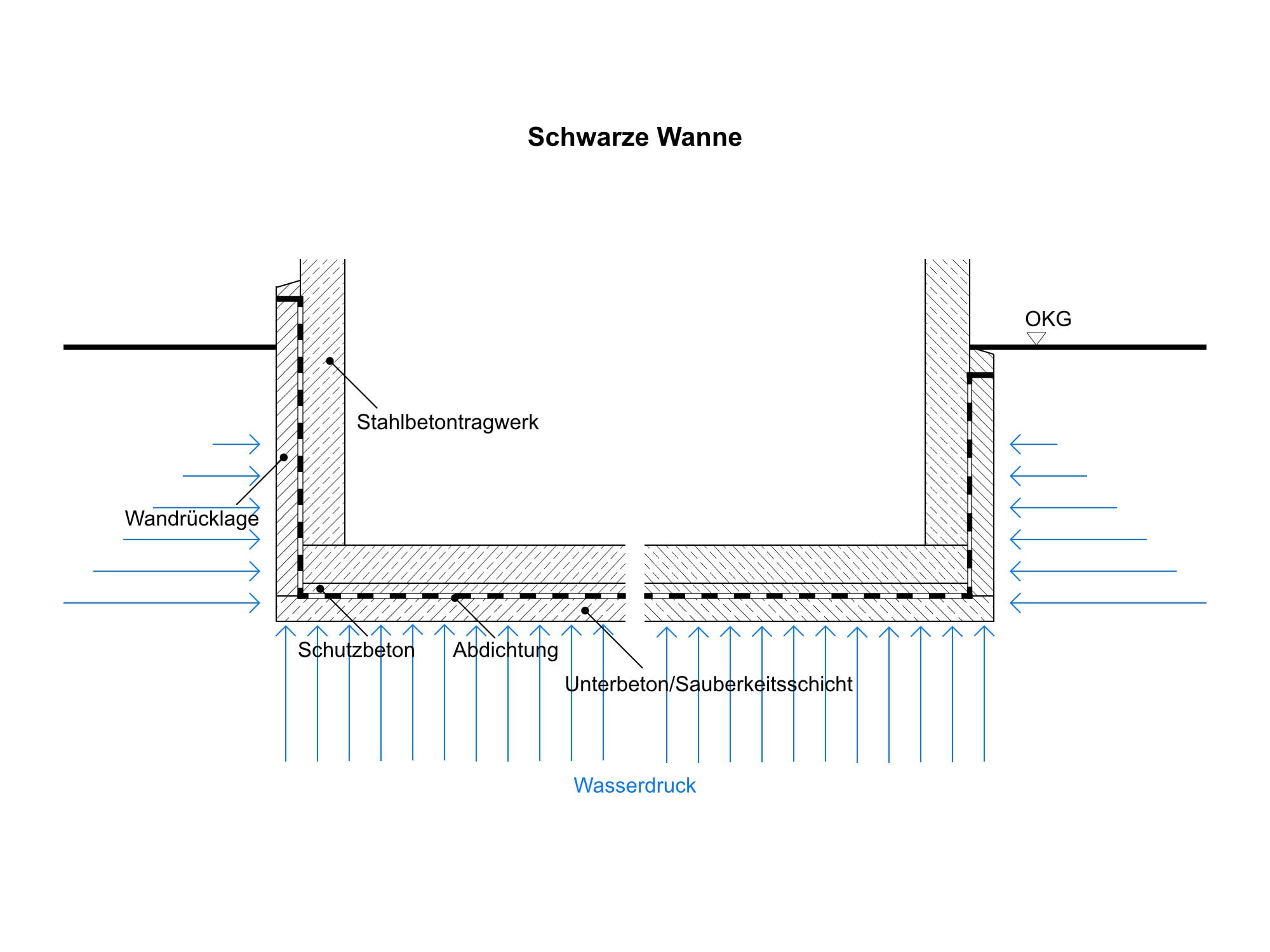

Schwarze Wannen

Die abzudichtenden Gebäudeteile erhalten bei der schwarzen Wanne auf allen Seiten eine flächige Dichtungshaut nach DIN 18195 Bauwerksabdichtungen. Die Bitumen- oder Kunststoffabdichtung wird an der Außenseite des Bauteils angebracht und vom angreifenden Wasser an die Gebäudewände oder -sohle gedrückt. Der Einbau ist stark von der Witterung abhängig, was u.U. zu Verzögerungen im Bauablauf führen kann.

Weiße Wannen

Weiße Wannen sind aus Beton mit hohem Wassereindringungswiderstand hergestellt. Dieser Beton wird auch wasserundurchlässiger Beton bzw. WU-Beton genannt. Die Konstruktion setzt jedoch eine fachgerechte Planung und Ausführung voraus (siehe Planung von WU-Konstruktionen). Aufgrund ihrer Konstruktion benötigen Weiße Wannen prinzipiell keine zusätzlichen Abdichtungen. Aufgrund von Diffusion, Druckgefälle und kapillarer Saugfähigkeit ist die Weiße Wanne dennoch nicht absolut dicht. Als zusätzlicher Schutz werden daher bisweilen erdseitig Frischbetonverbundfolien eingebracht, die zum Teil auch vor Radonstrahlung schützen.

Braune Wannen

Die Abdichtung wird erdseitig auf eine Konstruktion aus WU-Beton aufgebracht. Beim verwendeten Material handelt es sich um eine Dichtungsbahn auf der Basis von Bentonit, einem natürlich vorkommenden, hochquellfähigen Ton, der bereits in geringer Schichtdicke eine stark abdichtende Wirkung gegenüber Wasser besitzt. Die Namensgebung rührt von seinem braunen Farbton her. Braune Wannen kommen ausschließlich bei unterirdischen Bauteilen zum Einsatz, da der Anpressdruck von großer Bedeutung für die abdichtende Wirkung und den Selbstheilungseffekt ist. Im Vergleich zu Weißen Wannen bieten sie eine höhere Sicherheit gegen das Eindringen von Wasser.

Durch die reduzierten Arbeitsgänge ist die Weiße Wanne, sofern sie sorgfältig ausgeführt ist, wirtschaftlicher als die Schwarze Wanne. Bei der Braunen Wanne reduziert sich der konstruktive Aufwand bei der Erstellung des wasserundurchlässigen Betonbauteils (Bewehrung, Rissbreitenbegrenzung), sodass sie ebenfalls kostengünstiger verwirklicht werden kann als die Schwarze Wanne.

Bildnachweis: adicon, A-Premstätten
