_Glas

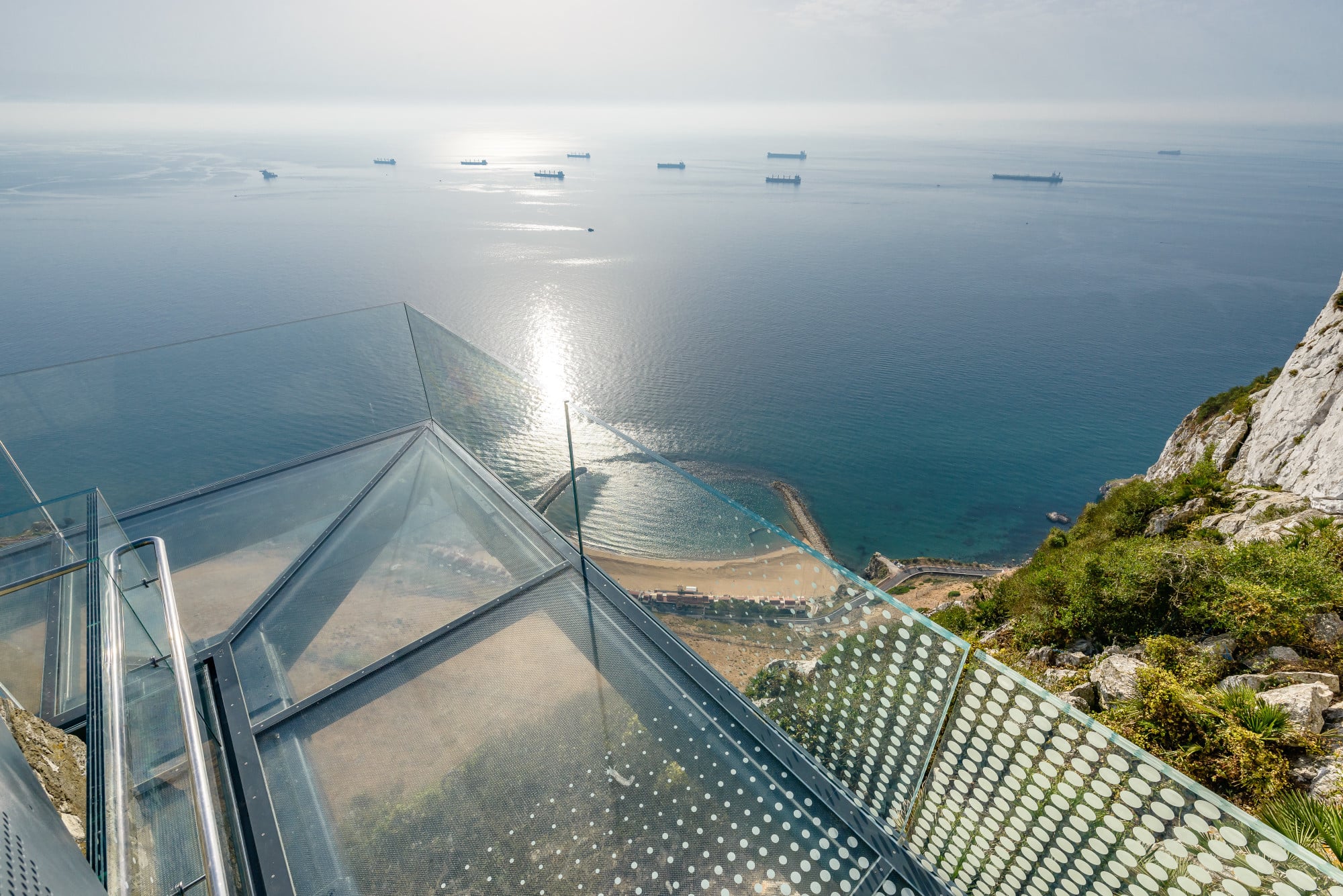

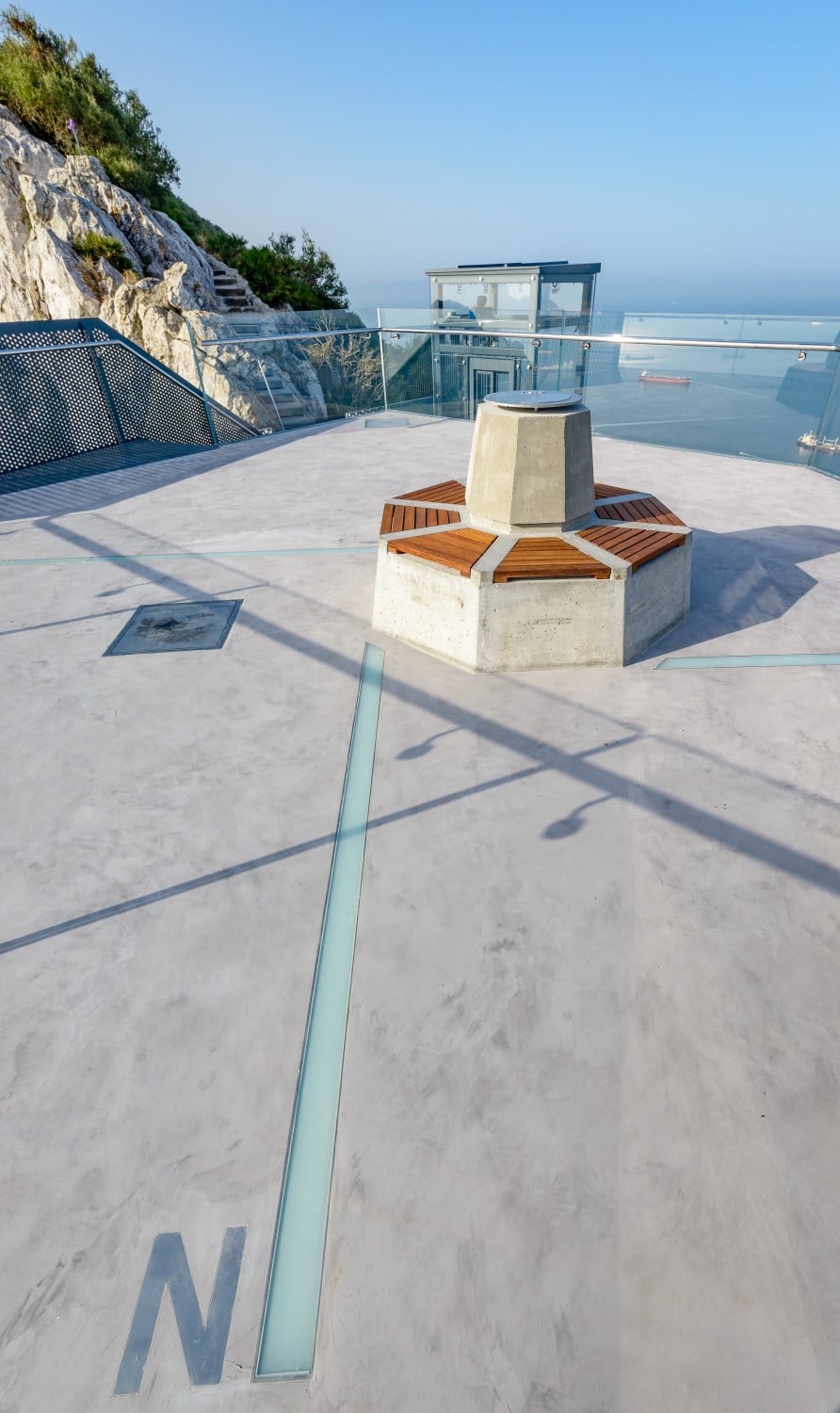

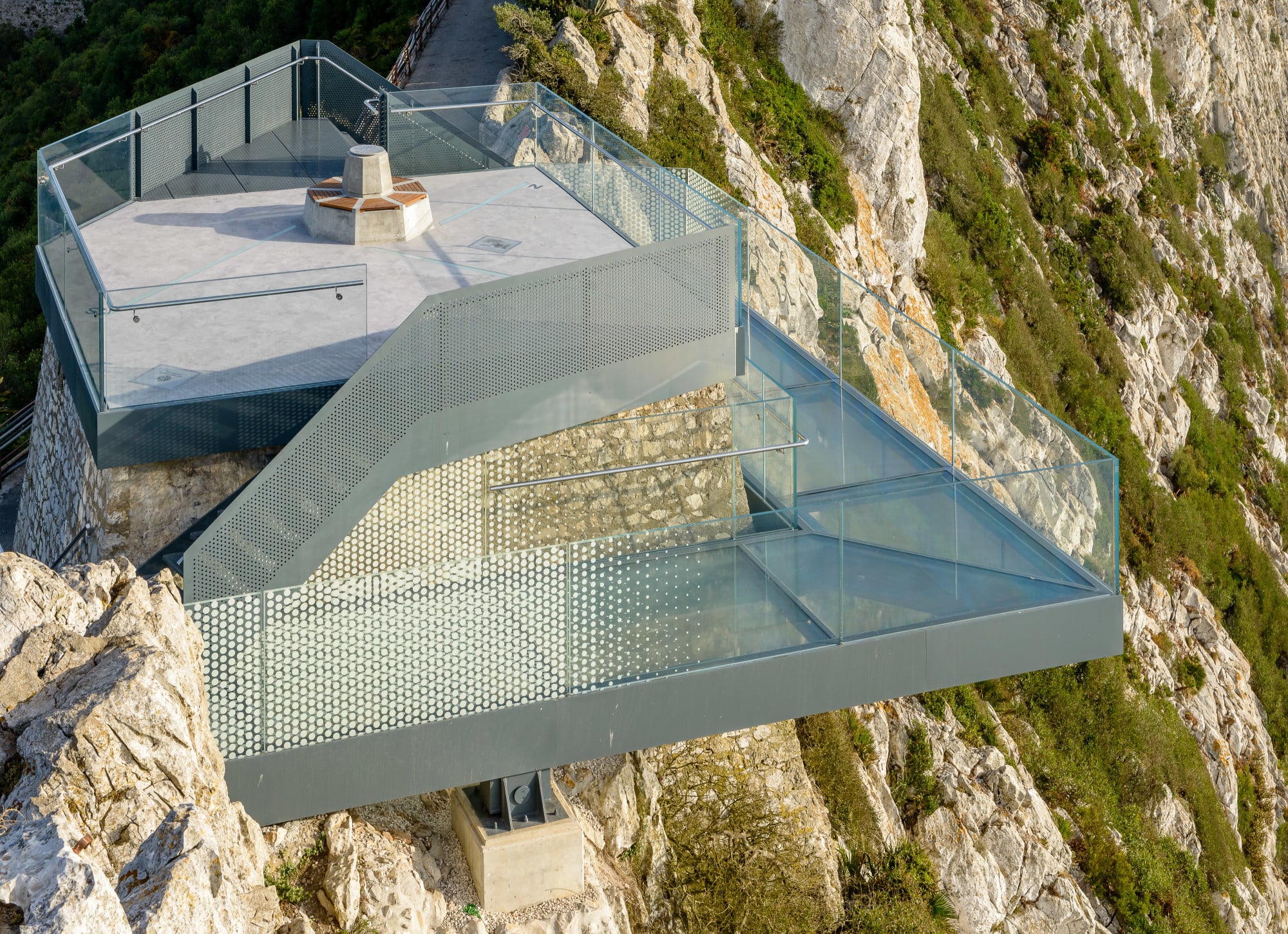

Ob als weit spannende Brücke, als luftiger Steg oder Aufzug in schwindelnde Höhen: Der transparente Werkstoff Glas ermöglicht ungetrübten Ausblick und Nervenkitzel an exponierten Standorten. So auch auf dem Felsen von Gibraltar, wo das Team von Arc Designs eine freitragende Aussichtsplattform namens The Skywalk realisierte. Ursprünglich diente der Ort den Briten als Basis für die militärische Flugabwehr. Das auf einer Höhe von rund 400 Metern liegende Betonfundament des Geschützes bildet heute den Kern der Aussichtsplattform, die einen unvergleichlichen Panoramablick nach Europa, Afrika, über das Mittelmeer und den Atlantik bietet. Gerahmt wird der massive Baukörper durch eine 2,50 Meter breite, freitragende Stegkonstruktion aus Stahl und Glas, deren durchsichtige Böden und Absturzsicherungen die Sicht auf steil abfallendes Gelände freigeben.

Der Felsen von Gibraltar steht unter Naturschutz, daher wagten die Architekten nur subtile Eingriffe ins Gelände. Felsanker halten das Bauwerk im Untergrund fest. Jeder Anker besitzt eine Zugtragfähigkeit von 15 Tonnen, denn der Wind erreicht in dieser Höhe Geschwindigkeiten bis zu 150 km/h. Teil des statischen Konzeptes ist auch ein Panoramaaufzug als Alternative zum Treppenaufstieg von der darunter liegenden Straße.

Aufgrund der topografischen Gegebenheiten wurde die gesamte Konstruktion abschnittsweise vorgefertigt und anschließend in Teilstücken über die schmale Zufahrt zum Gipfel transportiert. Die Montage erfolgte mithilfe eines Krans, der auf dem Sockel der Militärplattform stand und die Teile an den endgültigen Bestimmungsort hob. Die Stahlkonstruktion besteht im Wesentlichen aus 18 Einzelteilen mit einem Gesamtgewicht von über 30.000 Kilogramm. Desweiteren wurden Glasscheiben mit einer Fläche von 750 Quadratmetern verbaut, wobei das größte Verglasungsmodul ein Gewicht von 650 Kilogramm aufweist.

Glas

Der Werkstoff Glas übernimmt beim Skywalk elementare Funktionen. Die absturzsichernden Verglasungen der Brüstungen (Kategorie B gemäß DIN 18008-4: Glas im Bauwesen – Bemessungs- und Konstruktionsregeln – Teil 4: Zusatzanforderungen an absturzsichernde Verglasungen) weisen Abmessungen von maximal 1.975 mm x 4.300 mm auf. Es handelt sich um Verbundsicherheitsglas (VSG) aus 4 x 10 mm Teilvorgespanntem Glas (TVG), die Zwischenschichten sind mit SGP-Folie ausgeführt. Die einzelnen Glasscheiben sind am Fußpunkt in der tragenden Stahlkonstruktion eingespannt. Auf Kantenschutzprofile entlang der oberen Glaskante wurde einheitlich verzichtet.

Die begehbaren Verglasungen des Bodenbelags bestehen ebenfalls aus VSG, in diesem Fall aus 3 x 10 mm TVG (als Tragschichten) sowie einer oberen Verschleißschicht aus 8 mm TVG. Auch diese Verbundsicherheitsverglasungen wurden mit SGP als Verbundfolie hergestellt. Die obere Glasschicht ist zusätzlich mit einer Rutschhemmung versehen. Die maximalen Glasabmessungen betragen 2.330 mm x 4.180 mm; die Elemente sind allseitig linienförmig auf der stählernen Unterkonstruktion gelagert. Die Verglasungen sind teilweise mit einem Siebdruckmuster versehen.
