Tafelbau/Rahmenbau

Effiziente Konstruktionen hinsichtlich Lastabtragung und Dämmwirkung

Tafelbauwände (= Rahmenbauwände) sind in Mitteleuropa die am häufigsten verwendete Wandkonstruktion im Holzbau. Tafelbauwände sind nicht nur sehr materialeffizent in der Lastabtragung, die können auch sehr kostengünstig hochwärmedämmend ausgeführt werden. Ein Ständerwerk aus Ständern, Rähm und Schwelle wird über eine ein- oder beidseitige Beplankung zu einer steifen Tafel verbunden.

Tafelbauwände können weitgehend im Werk vorgefertigt werden, einschließlich Fenstern und Fassadenbekleidung, sodass das hochkomplexe Bauteil Außenwand mit seinen vielen Anschlüssen unter optimalen Bedingungen hergestellt werden kann (im Bild: Temporäres Gebäude B-Part im Berliner Gleispark, 2019; Scharabi Architekten)

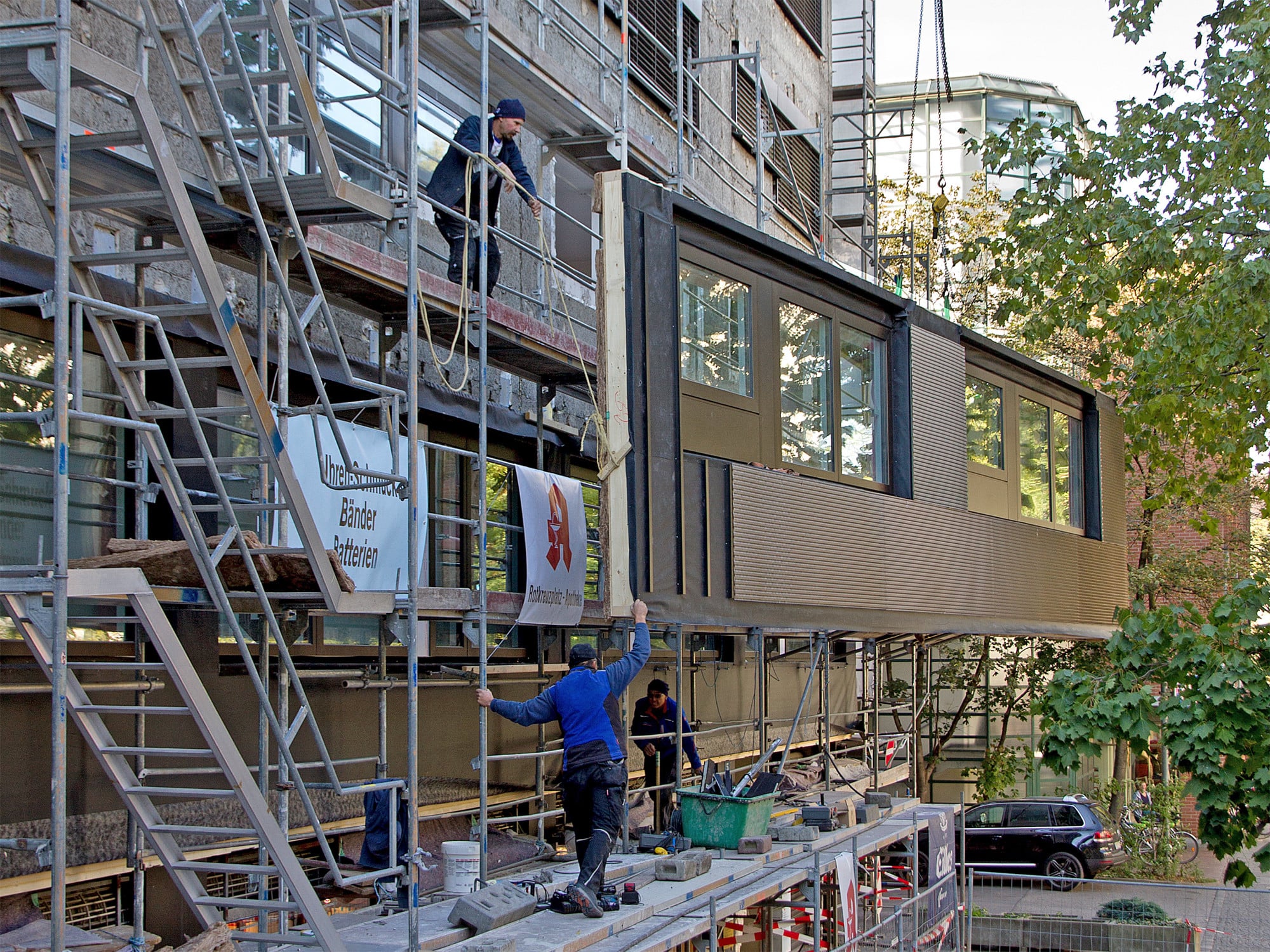

Montage vorgefertigter Tafelbauelemente im Zuge der Sanierung eines Wohn- und Geschäftshauses (München, Donnersbergerstraße).

Die Stäbe des Ständerwerks bestehen meist aus KVH und haben einen rechteckigen Querschnitt, der gegen die Wandebene ausgerichtet ist. Die aussteifende, meist innere Beplankung besteht aus Holzwerkstoffplatten (Dreischichtplatten, OSB-Platten o.ä.). Vertikale Lasten werden über den Rähm in die Ständer verteilt und von dort in die Schwelle weitergeleitet. Die Beplankung verhindert das Ausknicken der Ständer in Richtung ihrer schwachen Achse. Meist beträgt der Achsabstand der Ständer 62,5 cm (selten 83,3 cm oder andere Maße), sodass die Beplankung mit möglichst wenig Verschnitt ausgeführt werden kann.

Dimensionierung und Aufbau einer Außenwand
Da ein Ausgleich über kleinere Randfelder und Auswechslungen für Öffnungen keinen großen Aufwand darstellen, bleibt das Rastermaß der Ständer für die architektonische Planung ohne Bedeutung. Werden Tafelbauwände als Außenwand eingesetzt, erfolgt die Dimensionierung des Ständerwerks oft mehr nach der notwendigen Dämmstärke als nach statischen Notwendigkeiten (beispielsweise 60/200 bzw. 60/240 mm für tragende Außenwände und 60/120 mm für tragende Innenwände).

Ein typischer Außenwandaufbau ist:

  • 10-20 mm Innenbekleidung (GK-Platte/Holzwerkstoffplatte/Holzschalung)
  • 60 mm Installationsschicht zwischen UK Innenbekleidung
  • 20 mm Beplankung OSB-Platte mit abgeklebten Stößen als Aussteifung und luftdichte/dampfdichte Schicht
  • 200 mm Ständerwerk 60/200 mm, dazwischen Zellulose-Einblasdämmung
  • 20-60 mm Holzweichfaserplatte als zusätzliche wärmebrückenreduzierende Dämmschicht
  • diffusionsoffene Fassadenbahn
  • hinterlüfteter Fassadenaufbau (Holzschalung, Plattenfassade, Blechbekleidung etc. mit UK und Hinterlüftung)
Tafelbauwände können weitgehend im Werk vorgefertigt werden, einschließlich Fenstern und Fassadenbekleidung, sodass das hochkomplexe Bauteil Außenwand mit seinen vielen Anschlüssen unter optimalen Bedingungen hergestellt werden kann.

Für Gebäude mit mehr als drei oder vier Geschossen sind herkömmliche Tafelbauwände ungeeignet, denn die Querholzpressungen von Rähmen und Schwellen hätten zu starke Setzungen zur Folge. In der Schweiz sind daher seit einiger Zeit Tafelbauwände im Einsatz, deren Ständer über die gesamte Höhe der Tafelbauwand durchlaufen und Lasten über Hirnholzkontakt in die Ständer darüber- und darunterliegender Wände übertragen. Außerdem können einzelne Ständer durch Stützen stärkeren Querschnitts ersetzt werden, die in der Lage sind, punktuell hohe Lasten abzutragen. So können auch Skelettbauten mit ihrer höheren Nutzungsflexibilität mit dem hohen Vorfertigungsgrad von Tafelbaukonstruktionen kombiniert werden.[1]

Autor: Stefan Krötsch; Quelle: [1] Krötsch, Stefan: Bewährte Holzbausysteme für den mehrgeschossigen Wohnbau, Zuschnitt 71.2018, Seite 6-7
