Stützen und Säulen sind durch ihre Feingliedrigkeit und damit hohen Schalungsgrad gekennzeichnet. Beim Betonieren werden die Schalungen in der Regel höheren Belastungen ausgesetzt als beispielsweise Wandschalungen. Laut der Definition nach Sichtbeton Atlas* haben Stützenschalungen quadratische, rechteckige oder polygonale Querschnitte. Säulenschalungen haben runde, halbrunde oder ovale Querschnitte. Die Bezeichnung Pfeilerschalung wird für Stützen- oder Säulenschalungen im Ingenieurbau verwendet.

Für alle feingliedrigen vertikalen Bauteile gilt es besonders auf die Einhaltung der maximal zulässigen Steiggeschwindigkeit des Betons in der Schalung zu achten. Wenn der vom Schalungshersteller vorgegebene maximale Schalungsdruck in der Bauausführung überschritten wird, führt das zur Überbelastung der Schalung (Überschreitung der zulässigen Verformung, Aufgehen von Fugen etc.)
Die Problematik bei Säulen-/Stützenschalungen:

• wenig gleichförmige Einsätze
• geringe zu schalende Flächen
• wenig Betonbedarf
• sehr hoher Betondruck
• oft hohe Anforderungen an die Betonoberflächen und Kanten

Die Komplexität des Zusammenwirkens aller dieser genannten Kriterien führt dazu, dass die Stützenschalungen in der Regel schon in der Kalkulation und in der Bauablaufplanung unterschätzt werden. Bei den seltenen eingesetzten gleichen Stützenabmessungen kommt der Grundmontage für die Schalung, dem Transport und der Demontage eine viel größere Bedeutung zu, als z. B. bei häufiger eingesetzten Wandschalungen, da die entstehenden Fixkosten nur auf die auszuführenden Einsätze umzulegen sind.

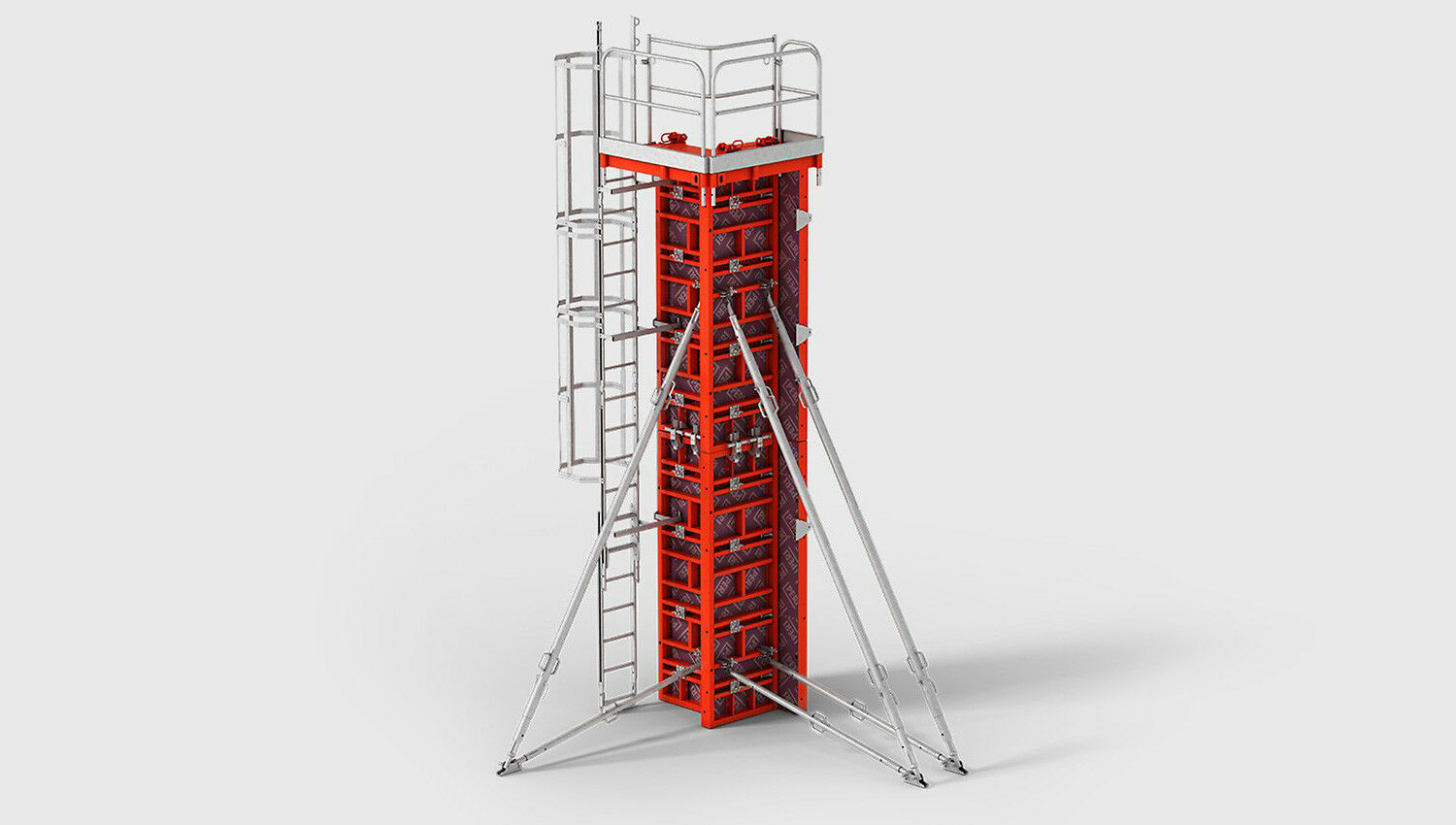

Bei rechteckigen Abmessungen kann meistens bei Querschnittsänderungen die Tragekonstruktion der Stützenschalung beibehalten werden und lediglich die Schalhaut auf das neue Maß zugeschnitten und aufgebracht werden.

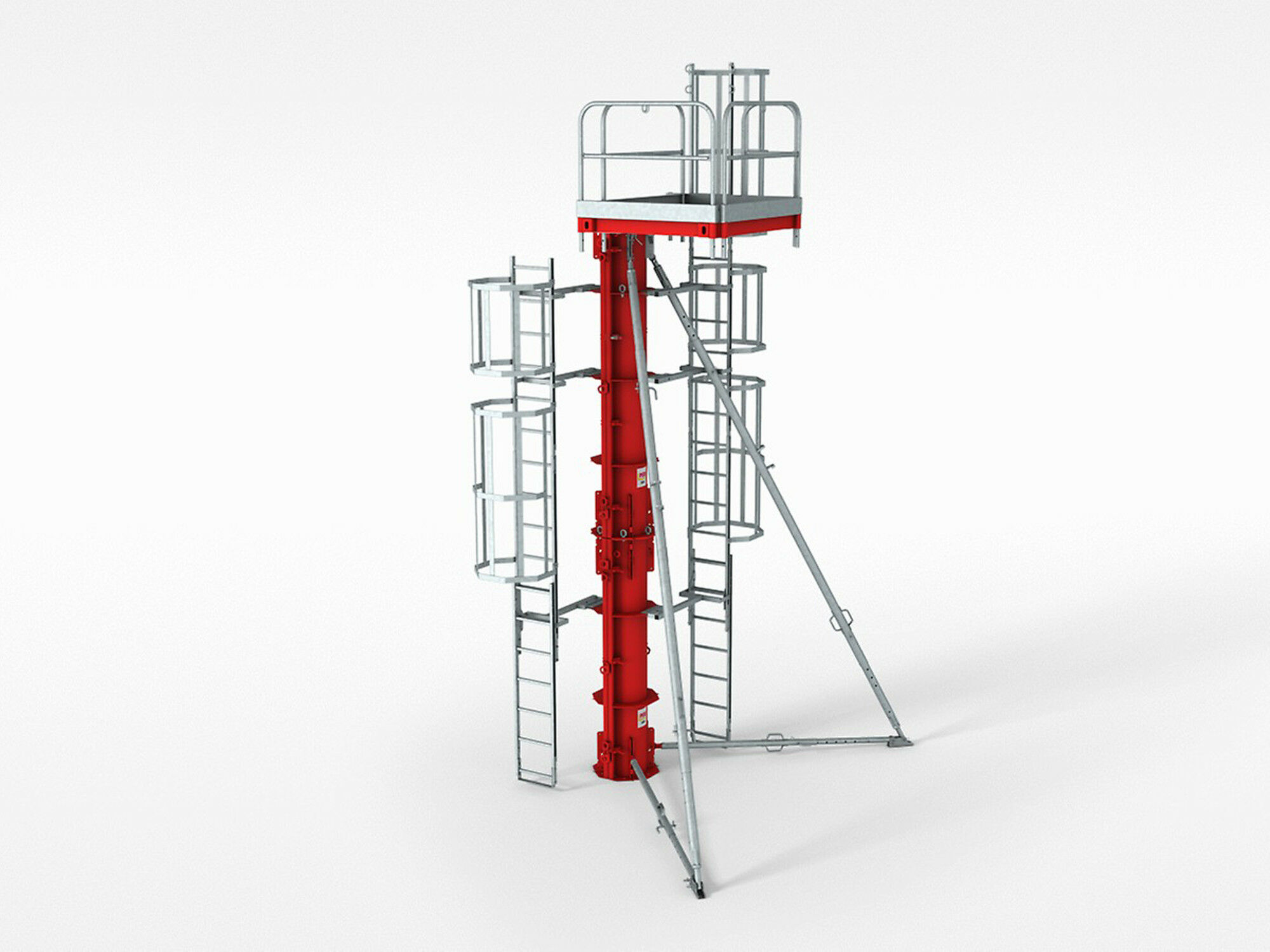

Bei Rundstützen dagegen ist die Häufigkeit des Einsatzes von großer Bedeutung, da die Radien in diesen Schalungen nicht angepasst werden können. Es handelt sich entweder um Stahlblech-Konstruktionen, die bei den Schalungs-Herstellern im 5-cm-Raster in den Mietparks zur Verfügung stehen oder um speziell für einen Grundriss hergestellte Schalrohre aus Pappe oder Kunststoff, die nur für den einmaligen Einsatz ausgebildet sind. Durch entsprechende Einlagen in die runden Schalungen können auch andere Beton-Querschnitte damit einmalig hergestellt werden.

In der beigefügten Abbildung sind die möglichen Stützen-/Säulenschalungen dargestellt; dabei wird in Schalungen für den einmaligen und mehrmaligen Einsatz unterschieden.

_{* Schulz, Joachim: Sichtbeton Atlas, Planung - Ausführung – Beispiele; S. 55, Springer Vieweg, Heidelberg 2009}
