_Sonnenschutz

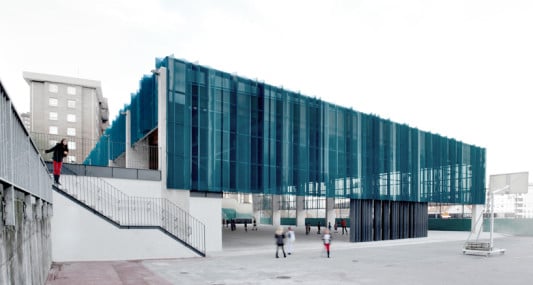

Im Norden der iberischen Halbinsel, rund zehn Kilometer von Bilbao und fünf Kilometer von der Küste des Golfs von Biskaya entfernt, liegt die baskische Stadt Barakaldo. Hier planten Garmendia Arquitectos eine offene Sporthalle über einer vorhandenen Zweifeld-Sportanlage des Collegio Salesiano San Juan Bosco. Sie bietet den Schülern ganzjährig einen geschützten Ort für ihre sportlichen Aktivitäten.

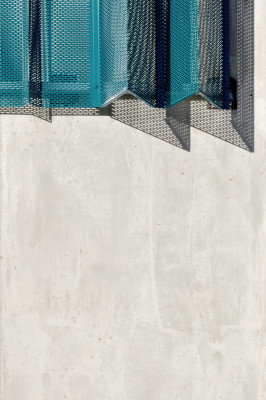

Unterhalb der an einem Hang liegenden Schule platziert, ist die 9,00 m hohe Hallenkonstruktion im unteren Bereich zu allen Seiten hin offen. Ab einer Höhe von 3,00 m ist sie von einer perforierten metallischen Haut umrahmt, die sich mit ihrem kräftigen Aquamarin-Farbton deutlich von der Umgebung abhebt. Der Baukörper überdeckt eine Gesamtfläche von 1.550 m². Je sieben vorgefertigte Betonstützen an den Längsseiten tragen in einem Abstand von rund 7,30 m das aus Holzleimbindern bestehende Hallendach.

Auf der westlichen Längsseite sind Nebenräume wie Lager für Sportgeräte sowie Sanitäranlagen und Umkleidekabinen mit Schließfächern angeordnet. Darüber erstreckt sich eine zweistufige Tribüne aus Beton, deren Oberkante in eine ebenfalls betonierte Freifläche übergeht. Eine Ebene tiefer geht der Hallenboden auf der Südseite in ein offenes Basketballfeld über. Mittig angeordnet, verhindern einige schmale, leicht schräg stehende Wandelemente aus dunkelgrauem Metall, dass die Bälle zwischen den Sportfeldern hin und her fliegen. Eine um das Grundstück verlaufende Mauer sorgt dafür, dass sie auch auf dem Gelände bleiben.

Sonnenschutz
Die licht- und luftdurchlässige Metallhaut schützt die Sportanlage nicht nur vor Regen, Wind und übermäßiger Sonneneinstrahlung, sondern dient auch als eine Art Ballfangzaun. Auf den ersten Blick scheint sie aus beweglichen Faltschiebeläden zu bestehen. Bei näherem Betrachten sieht man jedoch, dass die Lochbleche fest installiert sind. Sie bestehen aus verzinktem Stahl, haben eine Dicke von 2 mm und eine rechteckige Perforation. Im Osten und Süden sind sie 6,00 m hoch, westlich und nördlich lediglich 2,80 m.

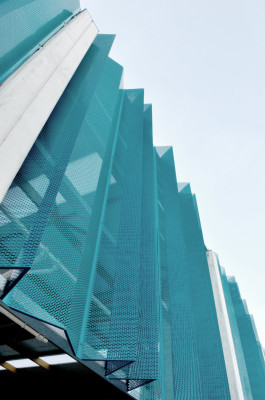

Für die Fassade wurden die Bleche zu den drei unterschiedlichen Typen A, V und L (siehe Abbildung 14) gefaltet. Typ A ist mittig in einem Winkel von 126° geknickt, Typ B in einem Winkel von 50°, bei beiden beträgt die Seitenlänge je 450 mm. Typ L ist ein gerades Blech, in das mittig eine dreieckige Spitze gefaltet wurde. Die beiden geraden Längen betragen 390 mm, die Gerade unter der Spitze 120 mm. Alle Bleche wurden auf der horizontal verlaufenden Unterkonstruktion aus Stahl verschraubt.

Die arrhythmische Anordnung der drei Varianten erzeugt ein abwechslungsreiches Fassadenbild, das die strenge Form des Baukörpers bricht und ihn optisch auflockert. In der Sporthalle schützen die Lochbleche vor übermäßiger Sonneneinstrahlung und Blendung, ohne den Blick nach außen zu versperren.
