Spitzbogen

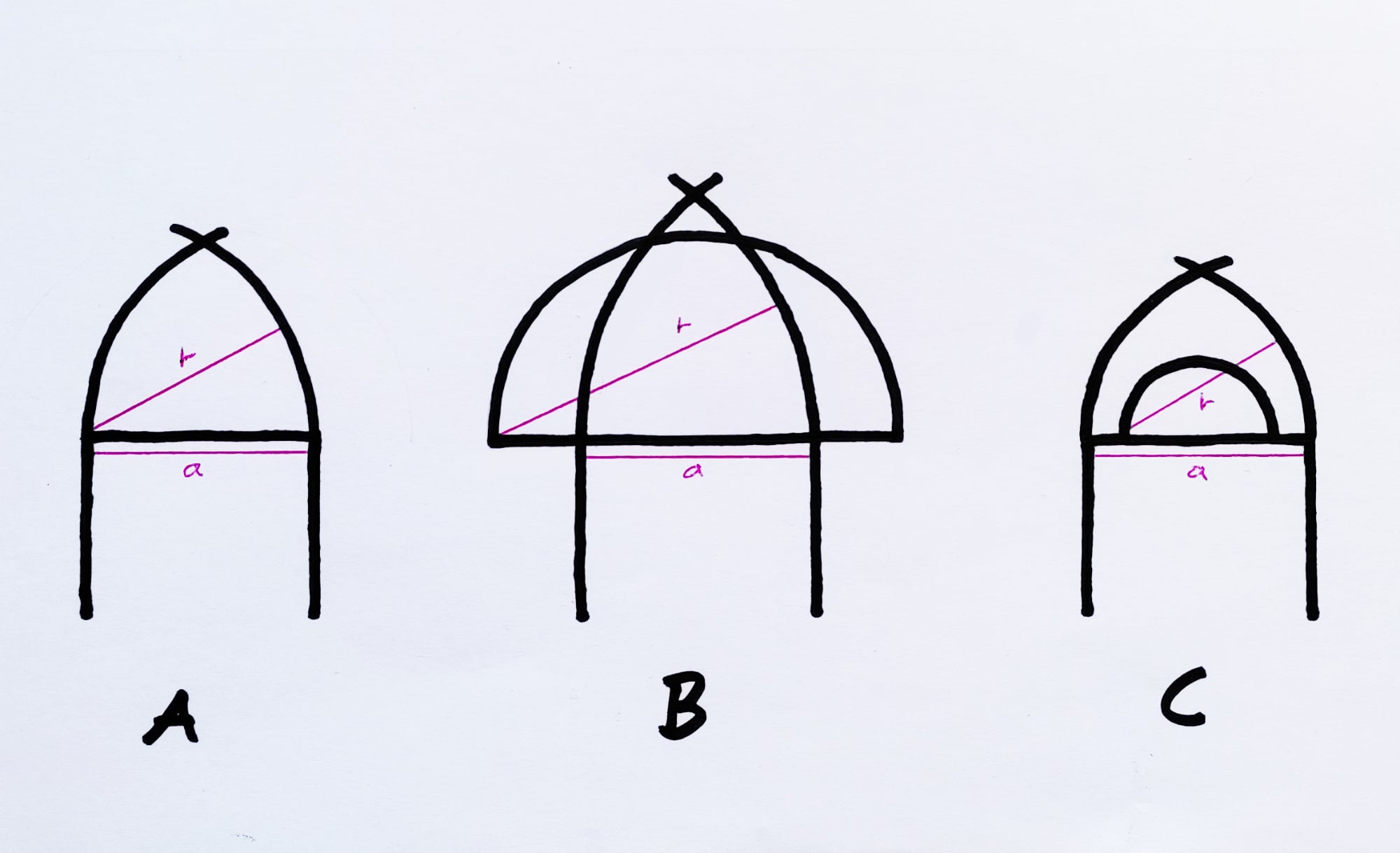

A = normaler Spitzbogen, B = überhöhter Spitzbogen, C = gedrückter Spitzbogen

Der Spitzbogen ist ein aus zwei Kreisen konstruierter Bogen mit Spitze. Er gilt als ein zentrales Element gotischer Architektur. Ein Spitzbogen wird aus zwei Kreisen, bzw. deren Segmenten oder Kreisbögen, konstruiert.

Im Allgemeinen werden folgende Spitzbogen-Formen unterschieden (siehe Bild 2):

  • Beim sogenannten normalen oder gleichseitigen Spitzbogen liegen die Kreismittelpunkte auf den Kämpfer-Punkten. Die Länge der Kreisradien (r) entspricht der Bogenspannweite (a).
  • Beim überhöhten Spitzbogen, auch Lanzettbogen genannt, liegen die Kreismittelpunkte außerhalb der Kämpferpunkte. Die Länge der Kreisradien (r) ist größer als die Bogenspannweite (a). Die Höhe des Scheitelpunktes über den Kämpfern ist größer als beim normalen Spitzbogen.
  • Beim gedrückten Spitzbogen liegen die Kreismittelpunkte zwischen den Kämpferpunkten. Die Länge der Kreisradien (r) ist kleiner als die Bogenspannweite (a). Die Höhe des Scheitelpunktes über den Kämpfern ist geringer als beim normalen Spitzbogen.
