_Wasserkreislauf

Hartmann Architekten entwarfen die neue Unternehmenszentrale der SMS Group in Mönchengladbach als Ensemble aus fünf U-förmigen Gebäuden. Die überdachte Freiraumgestaltung soll den Gebäudekomplex als eine Einheit markieren. Das Bauwerk, das den neuen Arbeitsplatz von über 1.500 Mitarbeitenden aus einst fünf Standorten bildet, erforderte aufgrund seiner komplexen Geometrie passgenaue Entwässerungslösungen.

Trotz der zentralen Lage im Stadtzentrum von Mönchengladbach grenzt der Campus direkt an das Grün des Vitusparks. Die Architektur sollte daher landschaftliche Elemente integrieren und zugleich Offenheit ausstrahlen: Die U-förmigen Baukörper sind kreisförmig angeordnet, im Zentrum liegt die sogenannte „Plaza“. Dieser Innenhof dient als Treffpunkt und wird von einem 82 Meter weiten, transparenten Membrandach überspannt, das die Gebäude optisch zusammenführt und den Innenhof vor Wind und Regen schützt.

Die polygonale Geometrie der Baukörper stellte hohe Anforderungen an die Bauausführung und das Entwässerungssystem. Über 750 Meter Fassaden- und Dachrinnen des auf Wasserlösungen spezialisierten Herstellers ACO leiten das Regen- und Brunnenwasser ab und wurden exakt auf die Gegebenheiten abgestimmt.

Entwässerungslösungen für Dach, Fassaden und Freifläche

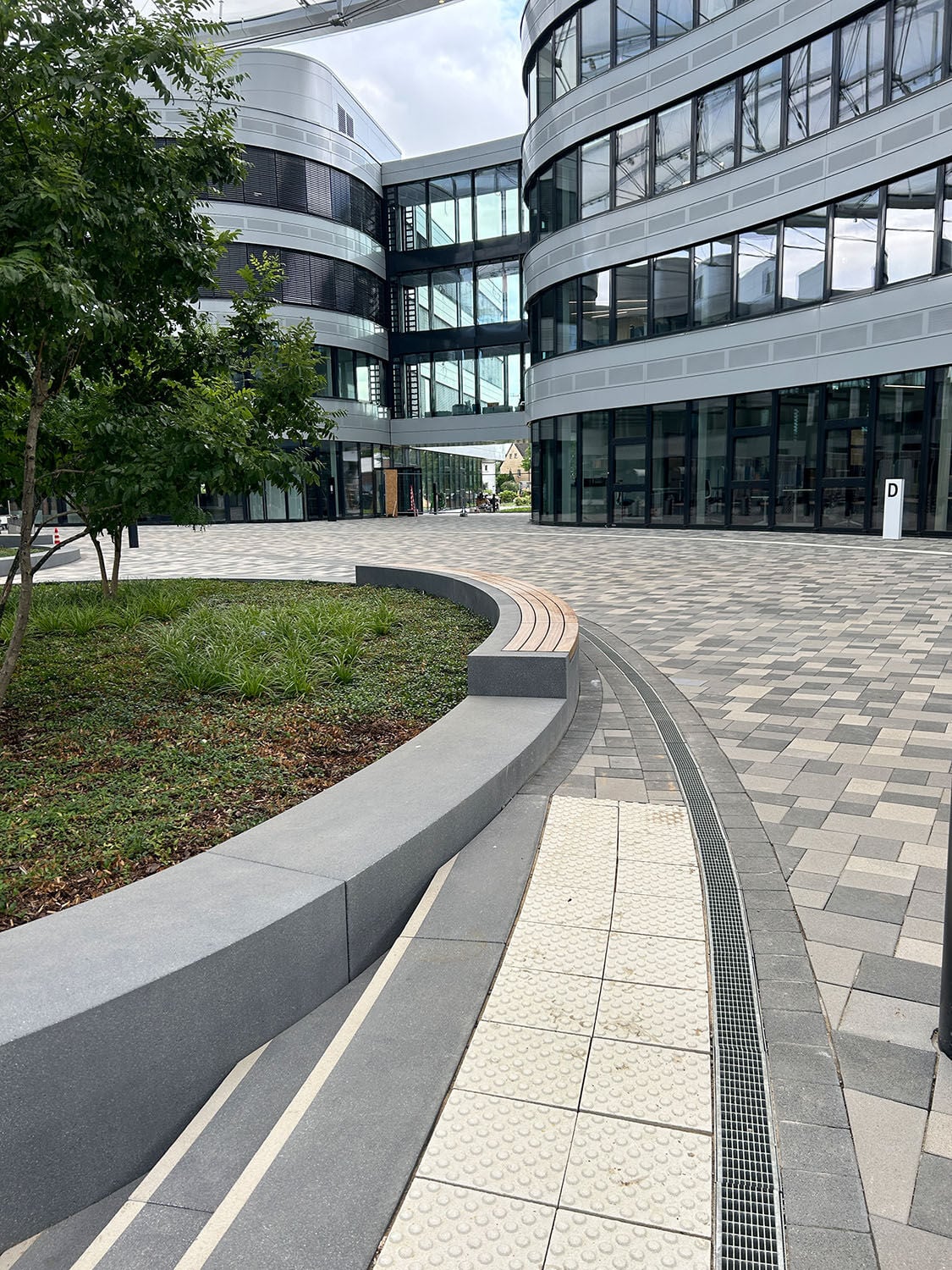

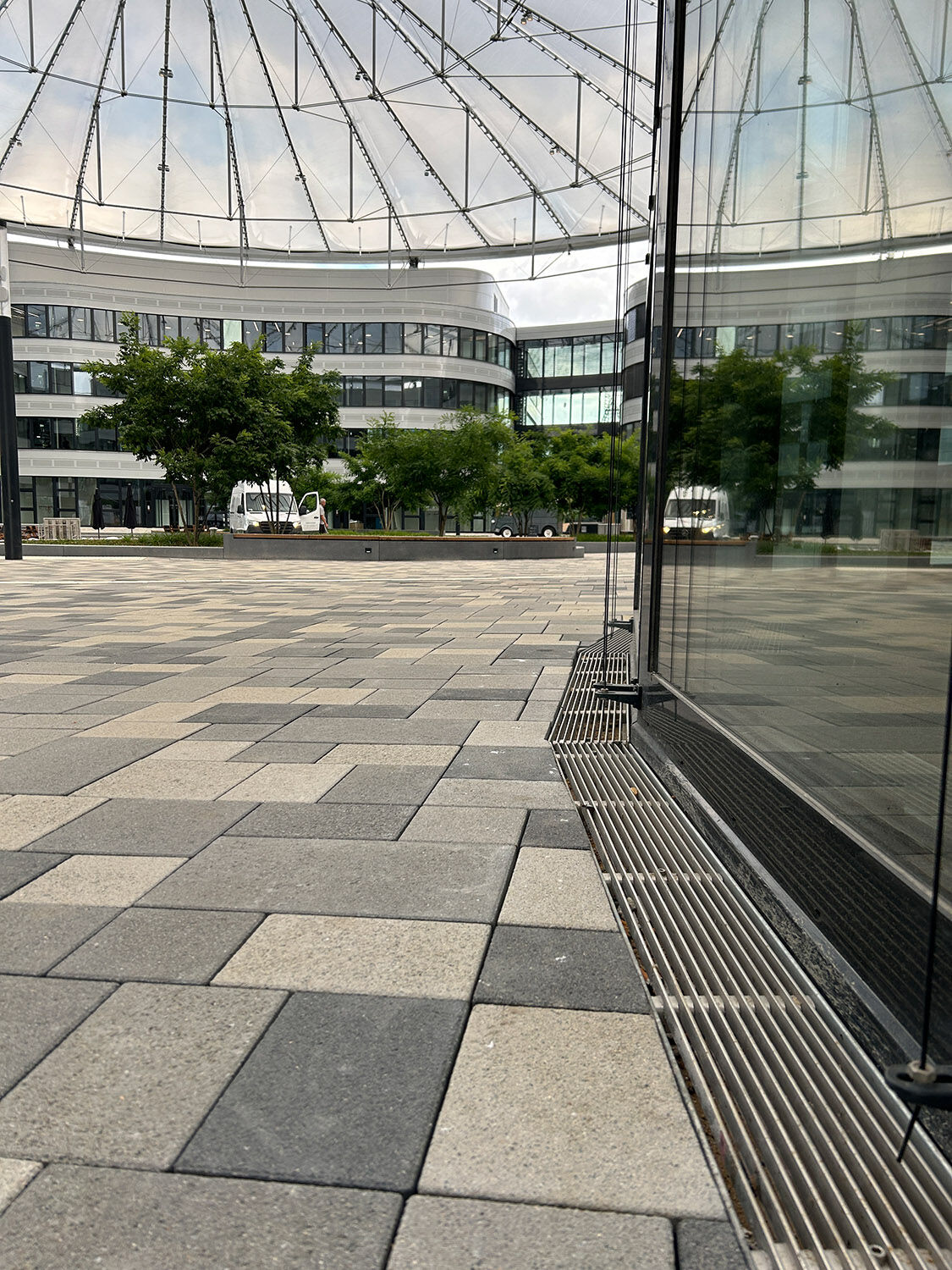

Das Regenwasser des Membrandachs wird über eine speziell angefertigte ACO Inotec Kastenrinne (Typ ino 605 KR) im Druckring abgeleitet. Diese 252 Meter lange, polygonal-radiale Rinne nimmt das gesamte Wasser auf und führt es kontrolliert ab – auch bei Extremwetter. Die Fassadenentwässerung leisten polygonale Kastenrinnen des Typs ACO Inotec 610. Die stückverzinkten Rinnen mit Edelstahl-Längsstabrost sind an die unterschiedlichen Winkel der Fensterflächen angepasst, um den Anforderungen der DIN 18533 zu entsprechen. Die Entwässerung der Außenflächen und des Wasserspiel-Beckens übernimmt die ACO DRAIN Multiline Light mit stahlverzinktem Kantenschutz und Rost.

Wasser als zentrales Gestaltungselement

Die Außenanlagen gestaltete das Team von Raitz von Frentz und Tilosen. Wasser ist das zentrale Gestaltungsprinzip. So ist auf der Plaza eine ein Meter hohe Wasserfall-Wand integriert, die von im Boden eingelassenen Fontänen umgeben ist. Das Wasserspiel folgt der Rundung des Innenhofs über dreißig Meter und dient auf der Rückseite als Sitzbank. Parallel zum Wasserfall verlaufen ACO Inotec 625 Überlauf- und Rücklaufrinnen aus Edelstahl, die das Wasser in den geschlossenen Kreislauf zurückführen. Für Starkregen wurde zusätzlich eine radial geführte ACO Multiline Light Rinne installiert. Ein weiteres rechteckiges Wasserbecken mit Fontänen platzierten die Planenden vor dem Haupteingang. Der Boden besteht aus Edelstahlplatten von ACO, die mit Düsenöffnungen und einer nivellierbaren Aufständerung ausgestattet sind, um die Tiefe zu minimieren.

Die präzise geplanten Entwässerungslösungen entstanden in der engen Zusammenarbeit zwischen dem Bauunternehmen A. Frauenrath Landschaftsbau und dem WaterTech-Spezialisten ACO.
