In der Praxis tritt häufig der Fall auf, dass Trennwände und Decken aus Flächenanteilen unterschiedlicher Schalldämmung zusammengesetzt sind, wie beispielsweise Wände mit Türen oder Fenstern. Bei bekannten Schalldämm-Maßen R_i der einzelnen Wandteile ist das resultierende Schalldämm-Maß Rres der Gesamtwand von Interesse. Das erhält man, indem man die in den Empfangsraum gelangende Schalleistung aus den Teilleistungen zusammensetzt, die durch die einzelnen Wandteile übertragen werden. Die Teilleistungen sind zum jeweiligen Schalltransmissionsgrad und der Teilfläche S_i proportional.

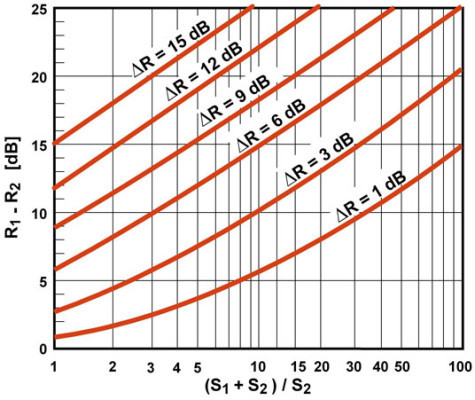

Das hier dargestellte Nomogramm gestattet, die Verminderung des Schalldämm-Maßes in Abhängigkeit von der Differenz der Schalldämm-Maße der Teilflächen und vom Flächenanteil der kleineren Teilfläche abzulesen.
