Santnerpasshütte in Südtirol
Automatischer Druckausgleich der Isolierverglasungen
Bei konventionellen 2-fach und 3-fach Isolierverglasungen ist der Scheibenzwischenraum gegenüber der Atmosphäre über den Randverbund hermetisch abgeschlossen, sodass bei korrekter Funktionsweise der Einheit die eingeschlossene Luftmasse konstant bleibt. Daher führen sogenannte Klimalasten zu einem Über- oder Unterdruck im Scheibenzwischenraum. Sie bestehen aus den folgenden drei Lastanteilen: meteorologische Druckänderung, Temperaturänderung, geodätische Höhenänderung. Damit führen Höhendifferenzen zwischen Herstellwerk der Verglasung und dem endgültigen Einbauort zu einer dauerhaften und ständigen Einwirkung auf die Verglasung. Daher sind besonders bei großen Differenzen spezielle Maßnahmen zum Druckausgleich von Isolierverglasungen erforderlich.
Bild: Finstral
Bild: Finstral
Bild: Finstral
Nurdachhaus in den Dolomiten

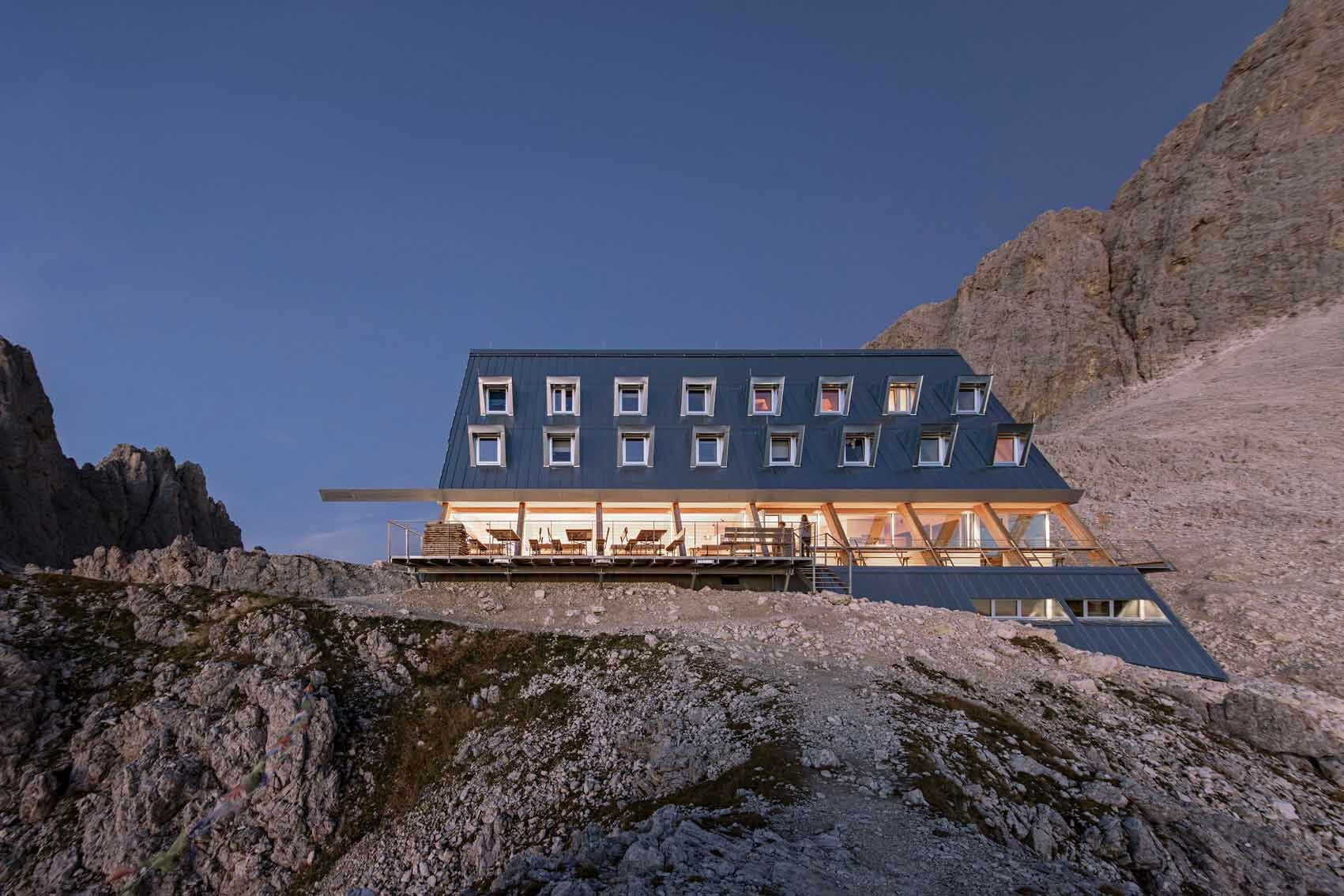

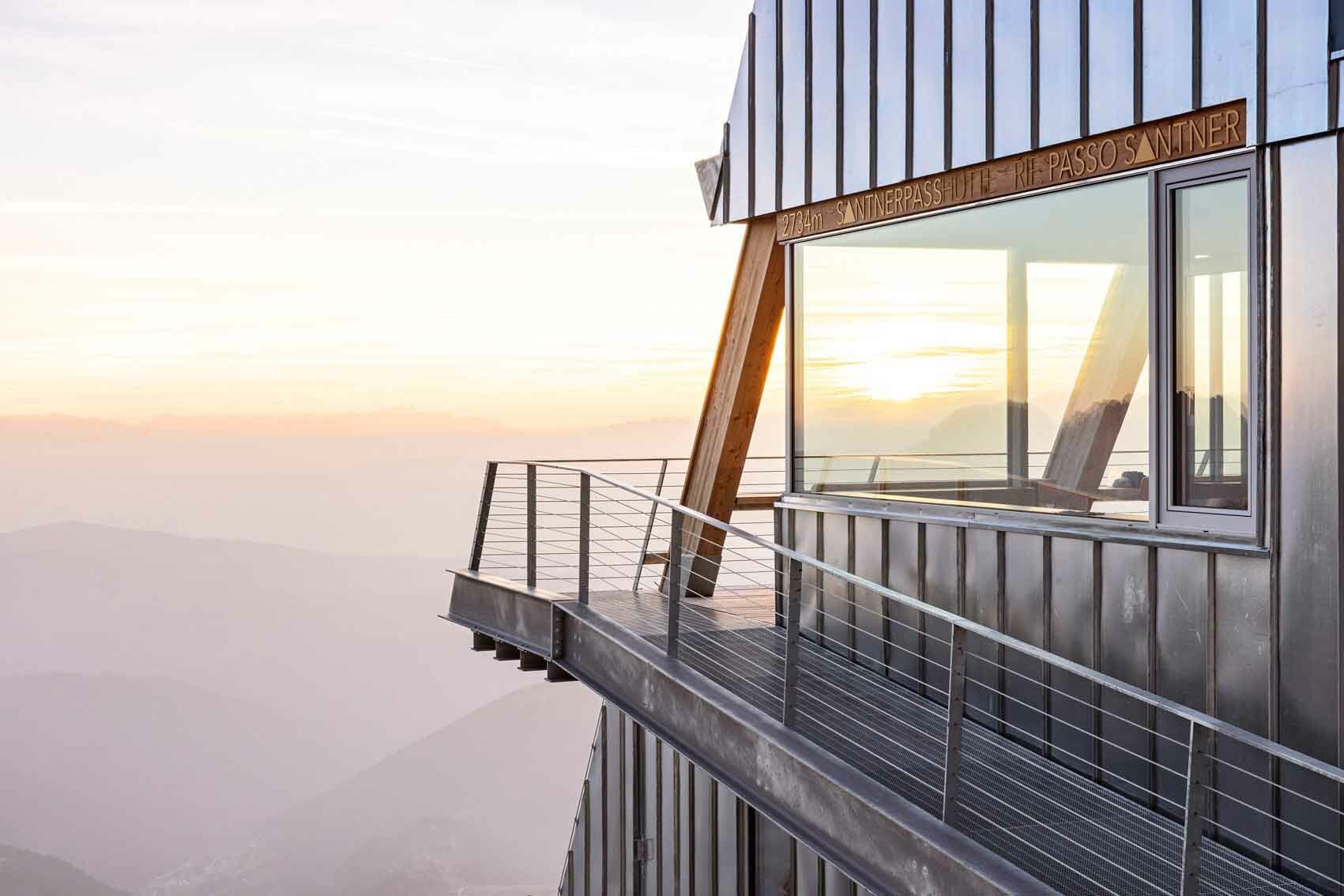

Die zwischen Frühjahr 2021 und Mitte 2023 in den Dolomiten in Südtirol errichtete Santnerpasshütte wurde von Senoner & Tammerle Architekten als Nurdachhaus mit einer reflektierenden Außenhaut aus verzinktem Stahlblech gestaltet. Gaubenfenster auf beiden Dachseiten bringen Tageslicht in die Räume. Das Restaurant im Erdgeschoss bietet durch Panoramaverglasung und eine eingeschnittene Terrasse eindrucksvolle Ausblicke auf die alpine Landschaft. Innen dominiert schlichtes, modernes Holzdesign mit klaren Linien. Insgesamt stehen 36 Schlafplätze zur Verfügung.
Automatischer und dauerhafter Druckausgleich
Die Produktion der großformatigen Isolierverglasungen für die
Santnerpasshütte erfolgte bei Trient auf 375 Meter Höhe; der

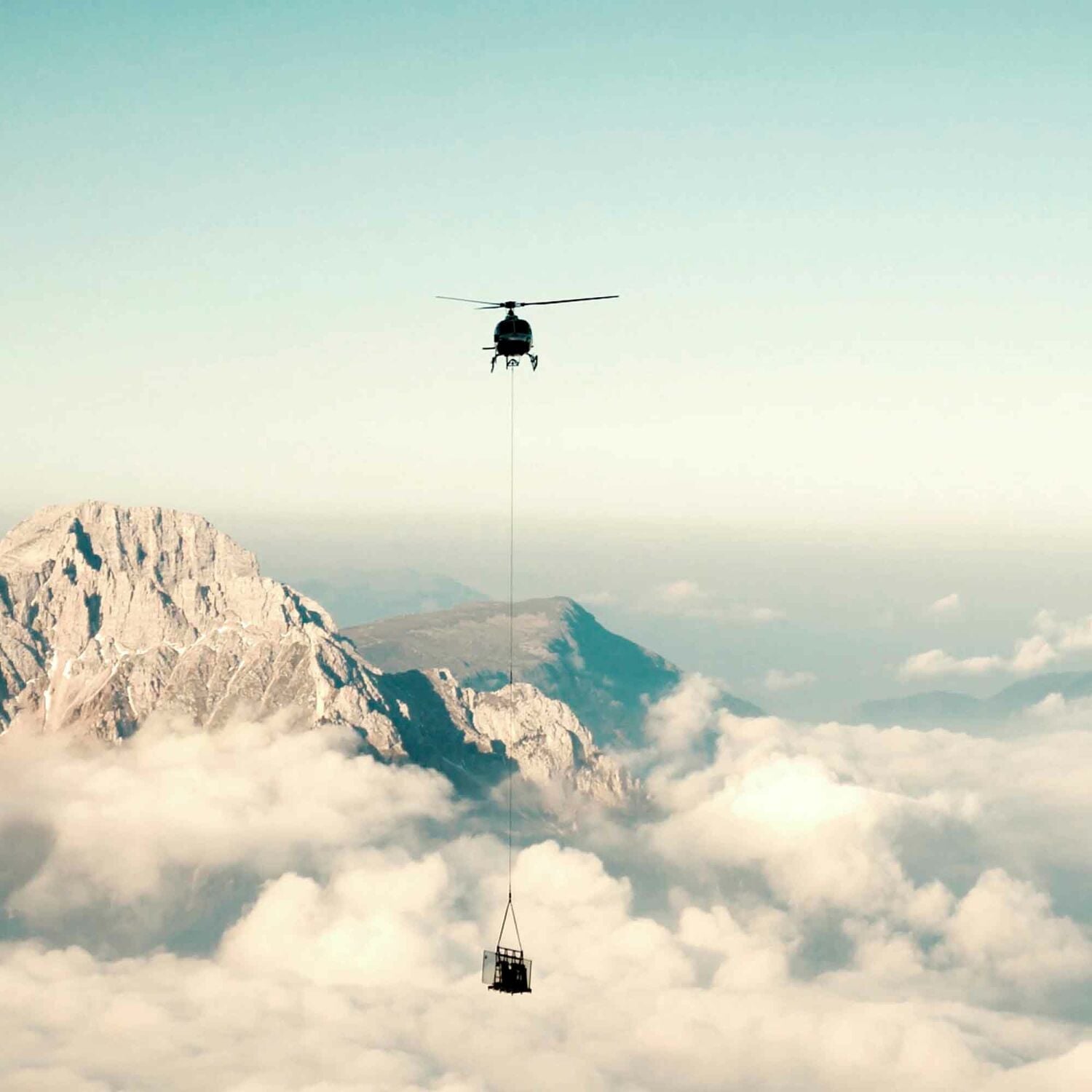

Standort der Hütte befindet sich auf rund 2.734 Metern höhe. Da der
Höhentransport mittels Hubschrauber erfolgte, war ein manueller
Druckausgleich, wie er etwa bei einem Transport mittels LKW und
speziellen Druckausgleichventilen durchgeführt wird, nicht möglich.
Stattdessen kam das automatische System von Swisspacer Air
zur Anwendung: Die kleine Metallhülse mit integrierter
Spezialmembran wird in den ausgehärteten Dichtstoff des
Randverbunds eingesetzt - entweder nach Fertigstellung der
Isolierglaseinheit oder bereits während der Produktion. Der
besondere Aufbau der Swisspacer Air-Hülse erlaubt den notwendigen
Druckausgleich, während das Anreichern von Wasserdampf im
Scheibenzwischenraum verhindert wird.
Der Druckausgleich erfolgt dauerhaft im eingebauten Zustand der Isolierverglasungen, sodass typische optische Verzerrungen auf den Glasoberflächen infolge der weiteren Klimalastanteile im Scheibenzwischenraum verhindert werden. Der Randverbund wurde mit dem Warme Kante Abstandhaltersystem Swisspacer Ultimate ausgeführt, sodass die Wärmeverluste entlang der Glaskante auf ein Minimum reduziert werden.
