Bei Bauteilen mit kreisförmigen Grundrissen ist zu unterscheiden, ob die tatsächliche Krümmung herzustellen ist, oder ob eine polygonale Ausführung ausreicht.

Polygonale Schalungen
Wenn im Grundriss gekrümmte Bauteile polygonal hergestellt werden können, dann ist die Ausführung auch mit Rahmenschalungen möglich. Je kleiner die Elementbreiten gewählt werden, desto besser kann die Schalung an die Krümmung angenähert werden. Auf jeden Fall ist vor der polygonalen Ausführung der Arbeiten die Zustimmung des Auftraggebers einzuholen. Zwei Möglichkeiten der polygonalen Ausführung bieten sich an:

•     die Verwendung von zugeschnittenen Kanthölzern
•     die Verwendung von verstellbaren Zwischenelementen

Exakte Krümmung

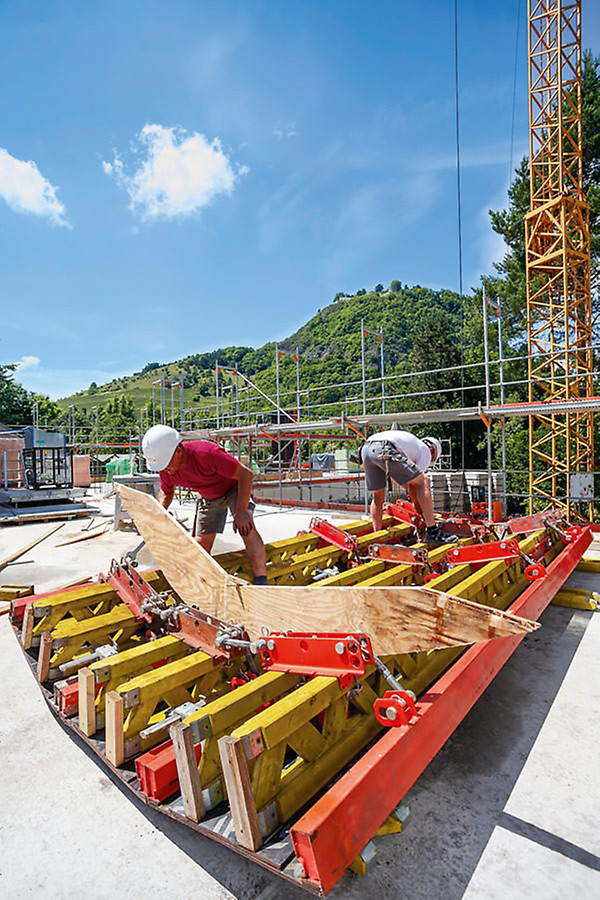

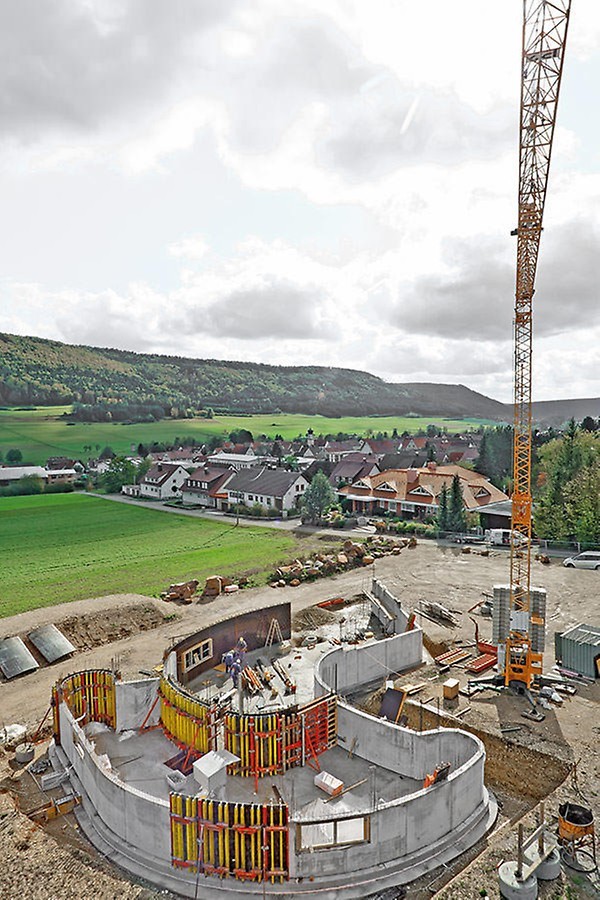

Für die Nachbildung annähernd exakter Krümmungen kommen spindelbare Rundschalungen zum Einsatz, die geankert werden. Radien ab etwa 1 Meter sind damit realisierbar. Die Krümmung wird durch spindelbare Elementverbindungen im Schalungssystem ermöglicht. Das Aufstocken der Elemente ist bis etwa 7 Meter Höhe (vom jeweiligen Produkt abhängig) möglich.

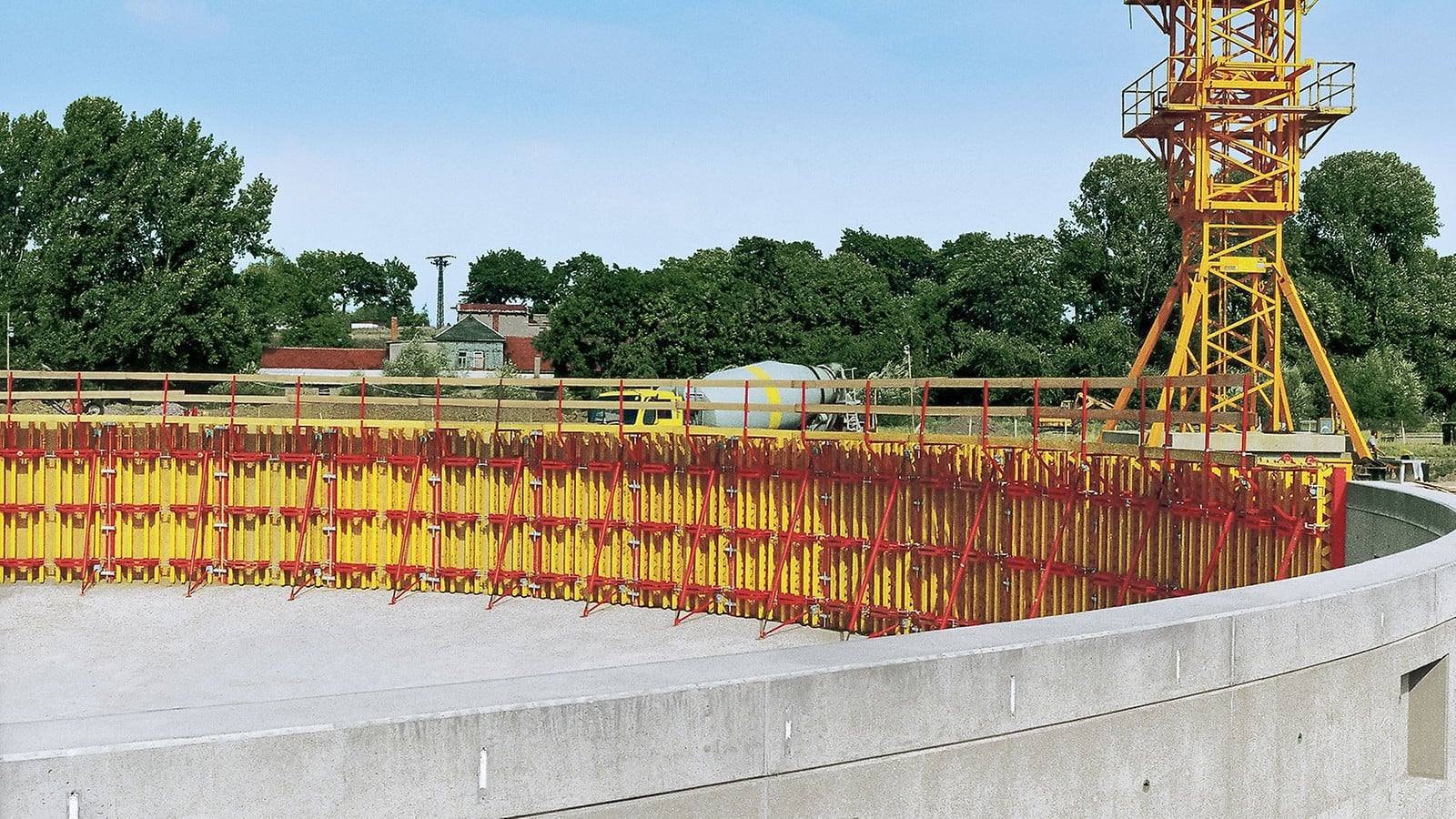

Die Rundschalungen können werkseitig vormontiert eingesetzt werden. Es besteht auch die Möglichkeit, die Schalungen auf der Baustelle nach den Herstellerangaben zusammenzubauen. Die Grundmontage auf der Baustelle erfolgt ähnlich der geraden Großflächenelemente. Anstelle der starren Gurtungen werden spindelbare Systemteile verwendet. Für größere Radien kommen Schalungshäute mit einer Dicke von 21 mm zum Einsatz, bei kleineren Radien reduziert sich die Schalungshautdicke.
