Restaurante Submarino in Valencia

Außergewöhnliche Dachkonstruktion

Auf einem Areal von 350.000 Quadratmetern entstand in València, im trockengelegten Flussbett des Turia im Osten der Stadt, die sogenannte Kunst- und Wissenschaftsstadt Ciudad de las Artes y de las Ciencias. Kühn und futuristisch anmutende Gebäude, die den Aufbruch in das neue Jahrtausend symbolisieren sollen, bilden dabei das Herzstück: ein Wissenschaftsmuseum, ein Opernpalast, ein Astronomiezentrum und ein Riesenaquarium. Das Büro Santiago Calatrava war bei den meisten dieser Projekte federführend. Das Ozeaneum L’Oceanogràfic ist das größte seiner Art in Europa. Es hat eine Fläche von 110.000 Quadratmetern und fasst 42 Millionen Liter Wasser. 45.000 Tiere 500 verschiedener Arten sind in dem Ozeaneum beheimatet. Der Parque Oceanográfico bildet alle wichtigen Klimazonen der Welt wie den Mittelmeerraum, Feuchtgebiete, Antarktis und Arktis, Inseln, das tropische Meer, die gemäßigte Zone sowie das Rote Meer ab.

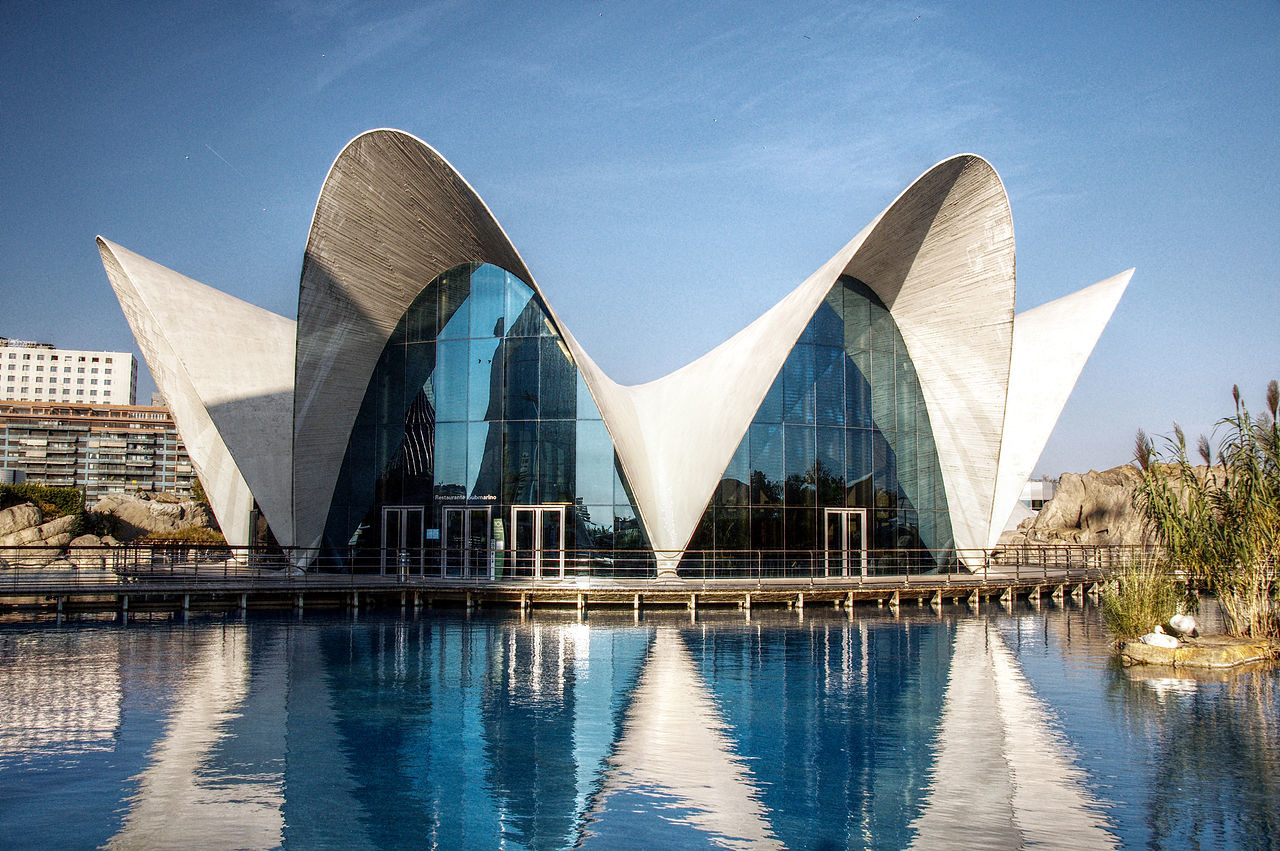

Die Konstruktion aus acht symmetrischen, hyperbelförmigen Paraboloiden ist die markanteste des Areals
Zur Ciudad de las Artes y de las Ciencias gehören ein Ozeaneum, ein Wissenschaftsmuseum, ein Opernpalast und ein Astronomiezentrum

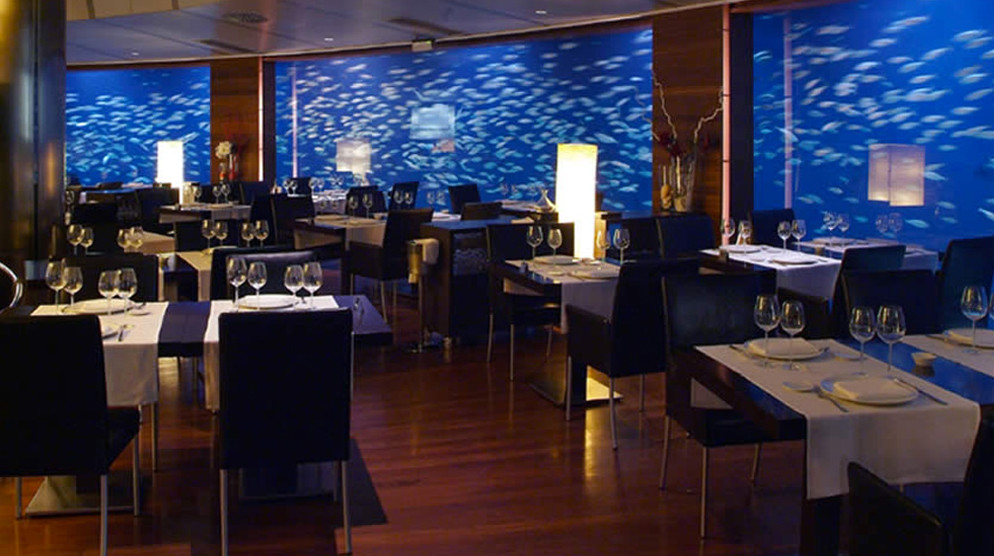

Das Innere des Restaurants mit "Aquarium-Wänden"

Auf dem Areal wurde auch das Unterwasserrestaurant Submarino nach dem Entwurf des spanischen Architekten Felix Candéla erbaut. Rund 500 Sitzplätze werden von einem spektakulären Stahlbeton-Dach in der Form von acht symmetrischen, hyperbelförmigen Paraboloiden überspannt, deren Öffnungen jeweils vollflächig verglast wurden. Als Vorbild der Dachkonstruktion des Submarino diente das Restaurant Los Manantiales Xochimilco in Mexiko – 1958 ebenfalls von Felix Candéla entworfen. Im untersten Stockwerk des Restaurants befindet sich ebenfalls ein riesiges Aquarium. Das bunte Treiben der darin lebenden Wasserbewohner bespielt die Wände des Untergeschosses.

Gerüste und Schalungen
Zu Schalen war eine Dachfläche von 2.100 m², wobei die Deckenstärken von 8 bis 80 cm variieren. Die Form der Stahlbetonschale ist durch die Paraboloiden gekennzeichnet. Die Struktur des Bauwerkes musste als dreidimensionales Raumtragwerk nachgezeichnet werden. Zum Einsatz kam Peri Up Rosett-Material. Vorteilhaft erwies sich hierbei, dass durch die hohe Tragfähigkeit der Riegelanschlüsse lediglich eine minimale Anzahl von Diagonalen benötigt wurde. Anschließend folgte das Verlegen von 3.600 lfm GT 24 Trägern, die in Kreuzkopfspindeln gelagert, die Schalhaut aus Einzelbrettern aufnahmen.

Bautafel

Architekten: Felix Candéla (*27.01.1910 in Madrid, † 07.12.1997 in Durham)
Projektbeteiligte: Peri Spanien, Madrid (Projektbetreuung)
Bauherr: UTE Parque Oceanografico, València
Fertigstellung: September 2001
Standort: Eduardo Primo Yufera, 1B, 46013 València
Bildnachweis: Peri, Weißenhorn; Ciutat des les Arts i les Ciences, València; Wikipedia; www.oceanografic.org; www.google.com
