Rahmenloses Parallelausstellfenster

Flächenbündig in die Fassade integrierbar

Als wirksame Methode zur natürlichen Belüftung von Gebäuden haben sich Parallelausstellfenster (PAF) bewährt. Bei ihnen wird der Fensterflügel parallel zum Rahmen verschoben, sodass sich ringsum ein Luftspalt bildet. Besonders großformatig, noch dazu rahmenlos und damit in geschlossenem Zustand weder von innen noch von außen als Fenster zu erkennen, ist das RLPAF genannte Parallelausstellfenster des jungen Schweizer Unternehmens GPF Innovation. Mit einer Breite von bis zu 1,50 Meter, einer Höhe von bis 4,00 Meter und einem geringen Ausstellwert erzielt es Öffnungsquerschnitte von bis zu 1,30 Quadratmeter. Gleichzeitig erreicht es Wärmedämmwerte von Ucw 0,9 W/m²K und bringt zudem mehr Licht ins Gebäude.

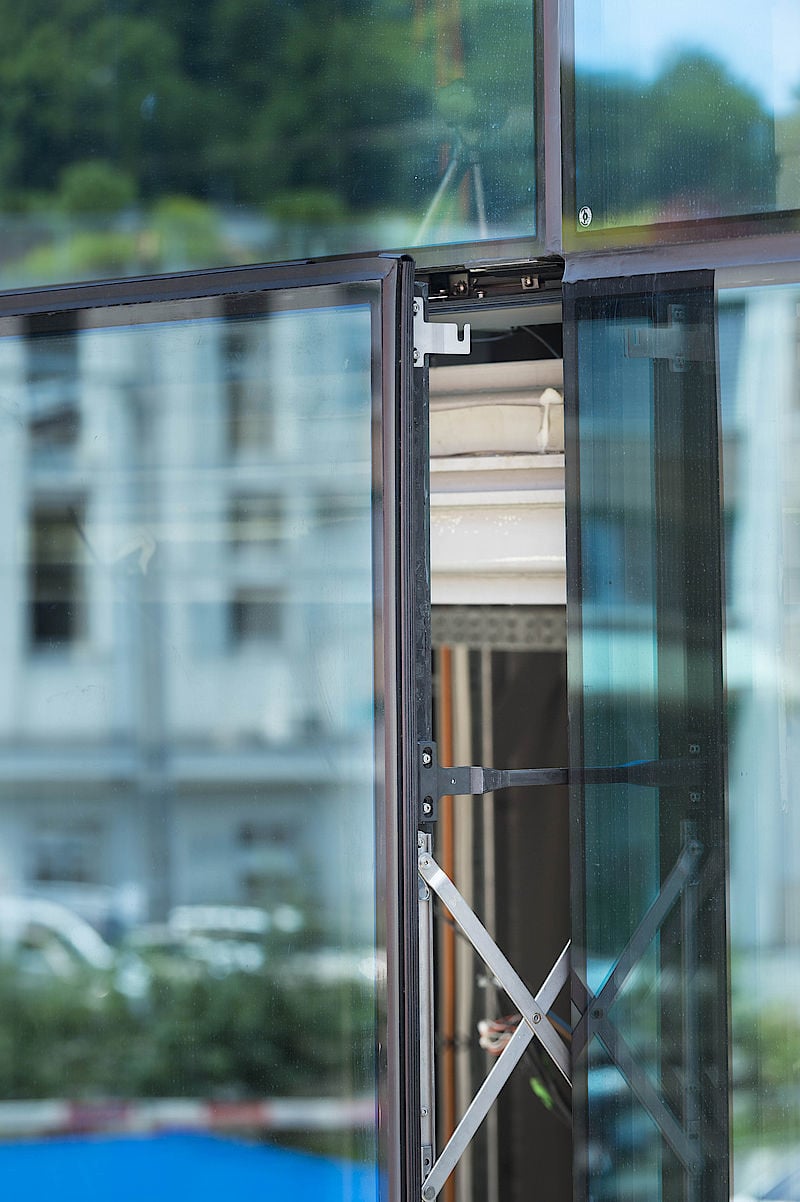

Bei ihnen wird der Fensterflügel parallel zum Rahmen verschoben, so dass sich ringsum ein Luftspalt bildet

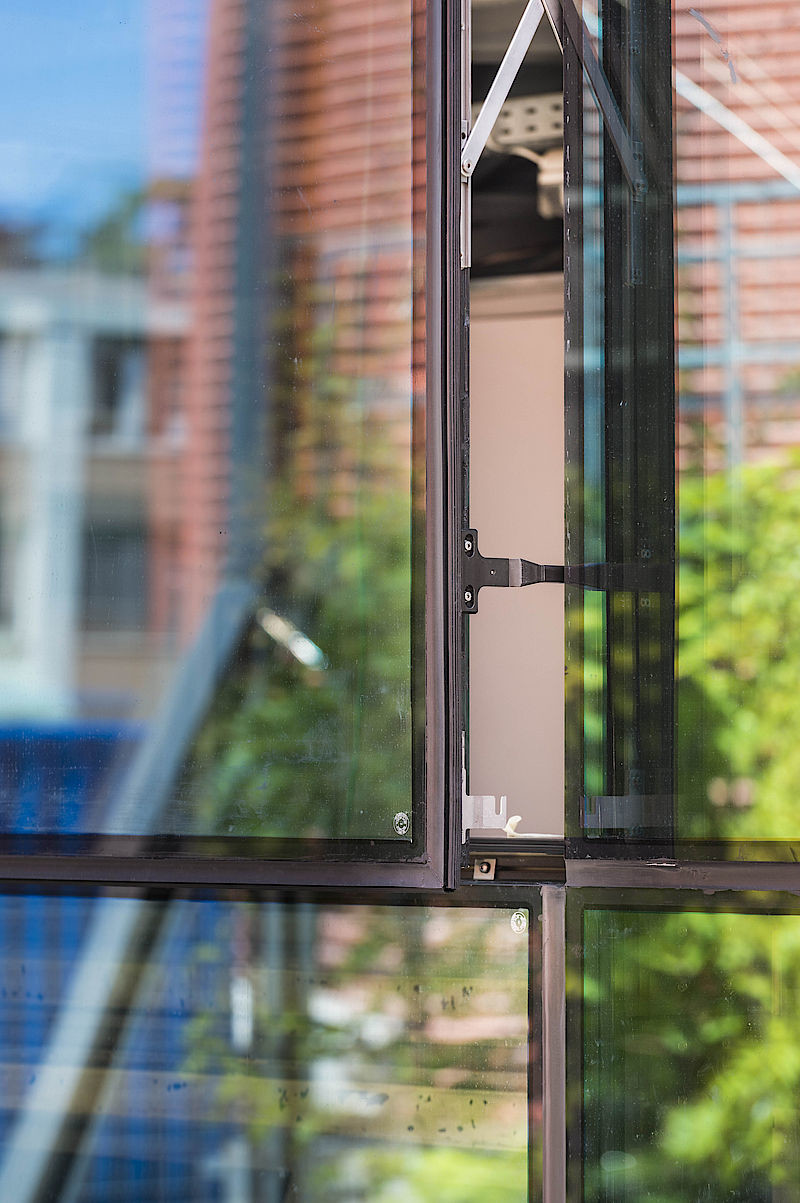

Trotz geringem Ausstellwert erzielt das Fenster Öffnungsquerschnitte bis zu 1,30 Quadratmeter

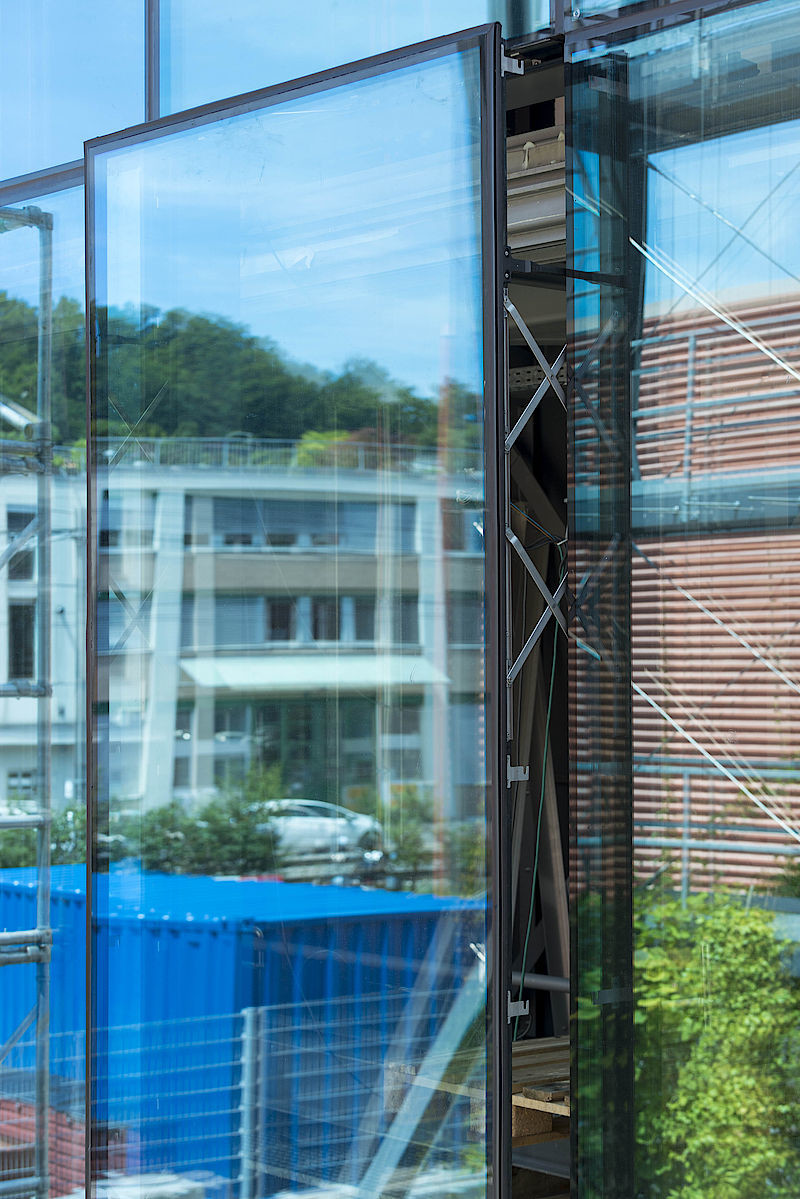

Die maximalen Abmessungen betragen in der Breite 1,50 Meter, in der Höhe 4,00 Meter

Die guten bauphysikalischen Werte basieren auf einer Dreifach-Isolierverglasung, bei der sich alle drei Glaskanten im Bereich der Profilachse befinden und die Fuge durch eine am Glas angebaute Gummidichtung geschlossen ist. Da das Fenster keinen Rahmen besitzt, benötigt es nur wenig Bewegung nach außen, um den gewünschten Lüftungsquerschnitt freizugeben.

Am Fassadenprüfstand der Hochschule Luzern (HSLU) zeigten sich die Fachleute angesichts der Größe und hohen Funktionalität des rahmenlosen Parallelausstellfensters beeindruckt. Hier wurde es unter extremen Bedingungen auf Schlagregendichtheit und Luftdurchlässigkeit geprüft, außerdem wurden Pendelschlagversuche mit einem 50-kg-Pendel auf die Verbundsicherheitsgläser durchgeführt. Alle Tests verliefen erfolgreich.

Hersteller: GPF Innovation, Lausen
