Pfosten-Riegel-System für PV-Fassaden
Mit integrierter, durchlaufender Kabelführung
Um den Wunsch von Architekten und Planern nachzukommen, möglichst unauffällig unterbrochene Glasflächen planen und realisieren zu können, hat der Hersteller RP-Technik mit seiner Produktserie RP-ISO-hermetic Fassadensysteme aus Pfosten-Riegel-Profilen mit schmalen Ansichtsbreiten von 45 bis 60 mm entwickelt.
Bild: RP Technik Profilsysteme, Bönen
Bild: RP Technik Profilsysteme, Bönen
Die stählernen Profile sind in unterschiedlichen Tiefen (von 45 bis 180 mm) verfügbar, können mit systemkonformen Einschüben nochmals verstärkt werden und ermöglichen so große Spannweiten bei gleichzeitig hoher Transparenz. Durch eine ausgeklügelte Schraub-Steck-Technik lässt sich das Fassadensystem komplett im Werk vorfertigen, was Montagezeiten und –aufwand am Ort des Baugeschehens erheblich reduziert. Laut Hersteller erfüllen die Profile die aktuellen Ansprüche an den Brand- und Wärmeschutz. Eine beidseitige Brandverzinkung der Profile stellt einen ausreichenden Korrosionsschutz sicher.

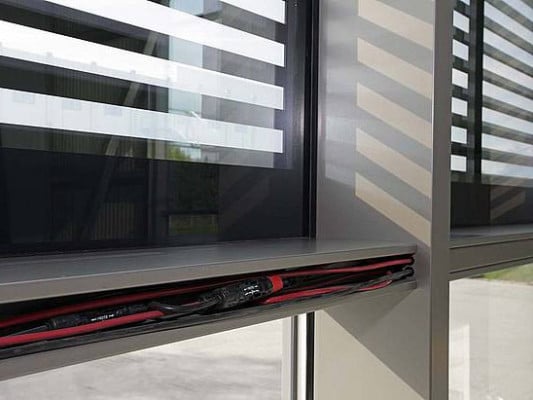

Das System RP-ISO-hermetic 60N BIPV wurde zur Aufnahme von Photovoltaikmodulen in der vertikalen Gebäudehülle konzipiert. Ein spezieller Profilquerschnitt mit einer Einbautiefe von 160 mm ermöglicht die feste Integration von durchgängigen Kabelführungen. Dabei verlaufen die Kabel horizontal, für den Betrachter nicht sichtbar in einem Hohlraum des Riegels und durch kreisrunde, vorgefertigte Bohrlöcher in der Pfostenkonstruktion. Mit fortschreitender Montage werden die Kabel im Riegel gebündelt und zum Wechselrichter geführt. Der Hohlraum lässt sich zur Fassadeninnenseite öffnen, wodurch regelmäßige Wartungen oder das Austauschen von Leitungen durchgeführt werden können. Das Pfosten-Riegel-System kann PV-Module mit maximalen Abmessungen von 2.440 x 5.100 mm aufnehmen.

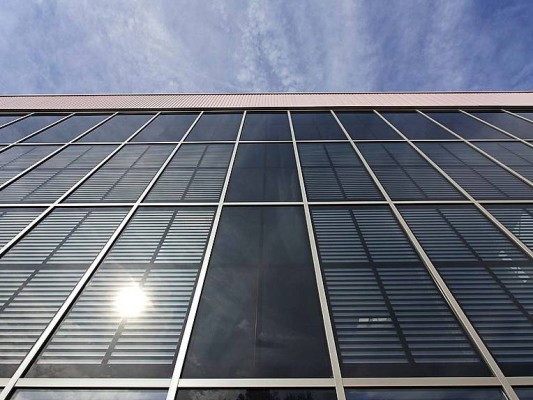

Bei einer Industriehalle des Herstellers im
nordrhein-westfälischen Bönen wurde die nach Osten ausgerichtete
Glas-Stahl-Fassade mit Dünnschichtmodulen verschiedener
Transparenzgrade ausgeführt. Die Abmessungen der einzelnen Elemente
betragen je 1.260 x 2.480 x 38 mm. Auf einer Bezugsfläche von 120
m² werden in Kombination mit einer auf dem Dach installierten
PV-Anlage jährlich 96.100 kWh Strom produziert, bei einer
Nennleistung von 8,4 kWp.
