Früher das wirtschaftliche Zentrum von Marseille, dient er heute als Versammlungsort und Treffpunkt für Touristen: der Vieux Port (alte Hafen) von Marseille. Die französische Metropole am Mittelmeer ist 2013 Europäische Kulturhauptstadt und hat den seit 2002 zum Weltkulturerbe gehörenden Hafen herausgeputzt. Nun gibt es mehr Platz für Fußgänger, alte Bootshäuser und technische Einrichtungen wurden abgerissen, umstrukturiert und an anderer Stelle neu errichtet. Das Hafenareal ist stärker mit der Innenstadt verbunden, der Verkehr soll weiter reduziert werden.

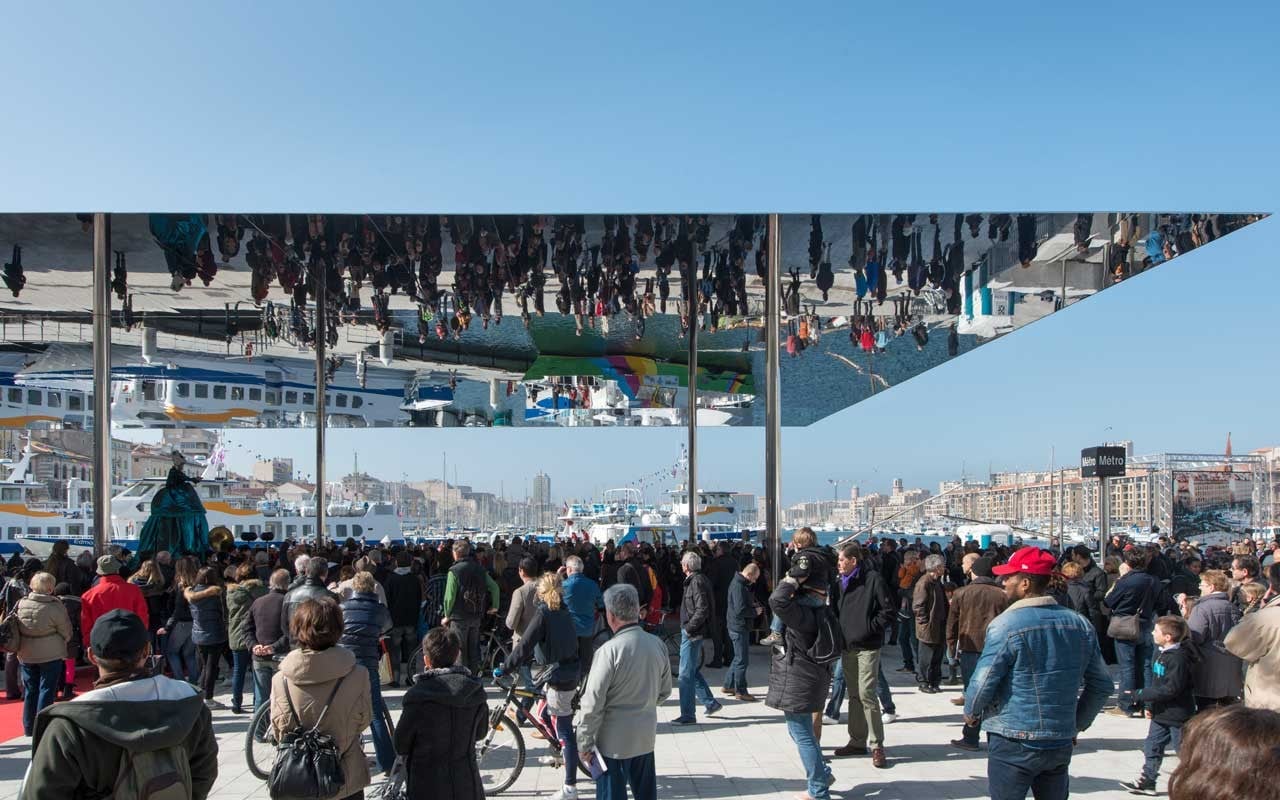

Als Anziehungspunkt am östlichen Rand, dem Quai de la Fraternité, schufen die Londoner Architekten Foster + Partner eine gigantische, aber äußerst schmal wirkende Überdachung als Sonnen- und Regenschutz für Märkte, Feste und andere Veranstaltungen. Ihre Unterseite aus poliertem Edelstahl spiegelt die Geschehnisse des öffentlichen Platzes, erweitert und verdichtet sie zugleich. Den Boden bedecken helle Granitplatten im Farbton des originären Kopfsteinpflasters.

Flachdach
Das Dach mit einer Spannweite von insgesamt 46 x 22 Metern wird auf einer Höhe von sechs Metern von acht schmalen, runden Stahlstützen getragen. Mit einem Durchmesser der tragenden Stützen von 273 mm sind diese doppelt ausgeführt und von einer äußeren, dünnen Röhre aus poliertem Edelstahl umhüllt. Der Achsabstand der Stützen beträgt 12 Meter, an den Außenseiten kragt das Dach jeweils um fünf Meter aus.

Damit die Überdachung noch filigraner und leichter erscheint, läuft sie an den Kanten spitz zu: Ihre Höhe beträgt im äußersten Bereich nur 1,5 cm, im Mittelfeld dagegen rund 20 cm. Die Dachkonstruktion besteht aus Edelstahlpaneelen in Abmessungen von 2,00 x 6,00 bzw. 2,00 x 5,00 Metern in den Randzonen. Die spitz zulaufenden Randbereiche sind aus einer oberen und einer unteren, 1,5 mm starken, witterungs- und salzwasserbeständigen Edelstahlplatte, gefüllt mit XPS-Hartschaum. Deren Querschnitt teilt sich nach einer Länge von etwa 60 cm, bei einer Gesamthöhe von rund 12 cm, in eine obere und eine untere Dachschale (siehe Abb. 10). Im zunächst weiter ansteigenden Zwischenraum dienen Stahlträger der Aussteifung und Befestigung der Paneele. Die oberen Paneele bestehen aus 1,5 mm sandgestrahlten Edelstahlplatten, 20 mm Hartschaum und einer unteren, ebenfalls 1,5 mm starken Edelstahlplatte. Die unteren Paneele sind mit 40 mm Hartschaum gefüllt, die Unterseite der verklebten Stahlplatten ist hochglänzend poliert. Die Entwässerung ist in die oberen Paneele integriert und verläuft parallel zu den Dachrändern im Abstand von etwa 3,50 m.

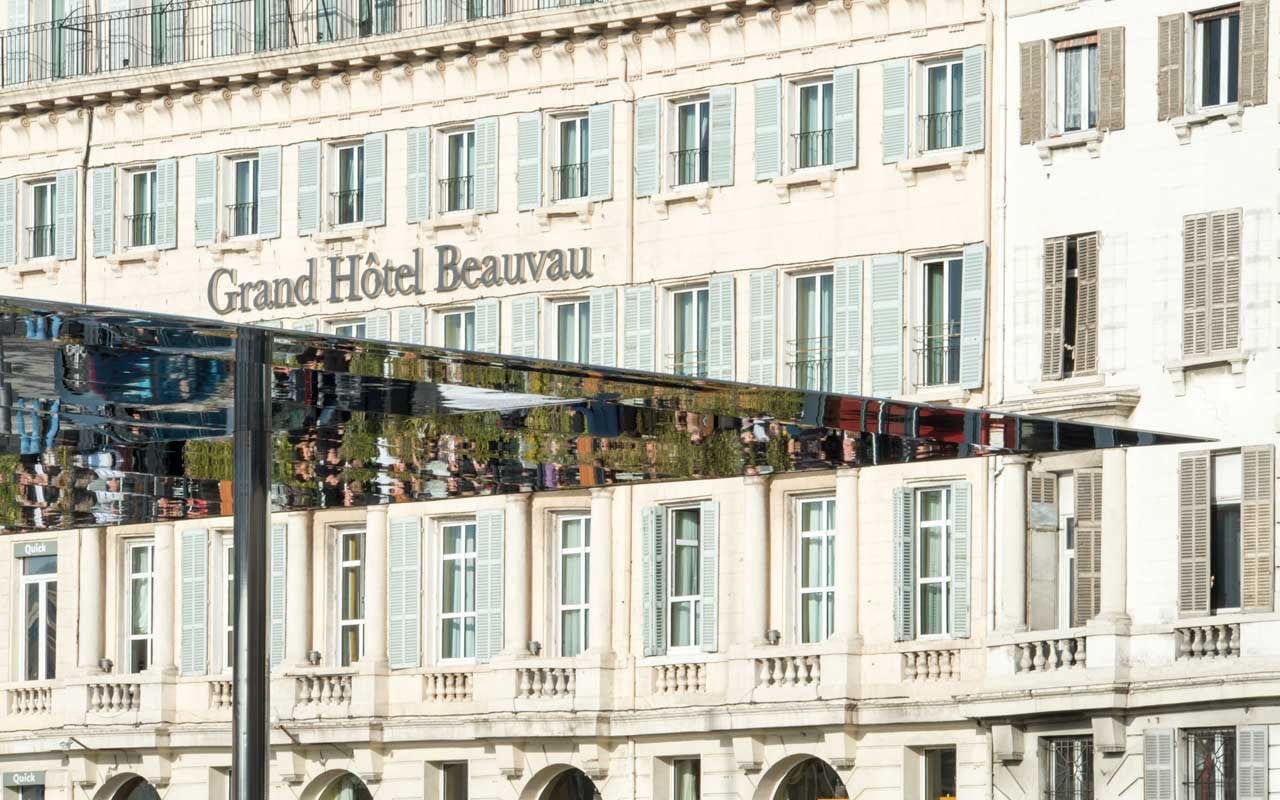

Die Besucher des Pavillons und Teile der Umgebung bilden sich auf der verspiegelten Unterseite des Stahldachs ab, das aus der Ferne als schmale, silberne Linie erscheint. us
